Отгрузочная ведомость:ESP-12EПлата расширения x 1

ESP-12EДвигатель привода Плата расширения

Введение:

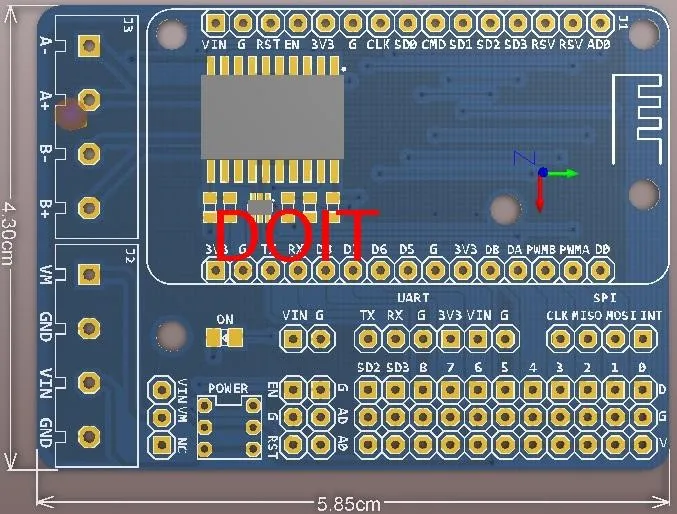

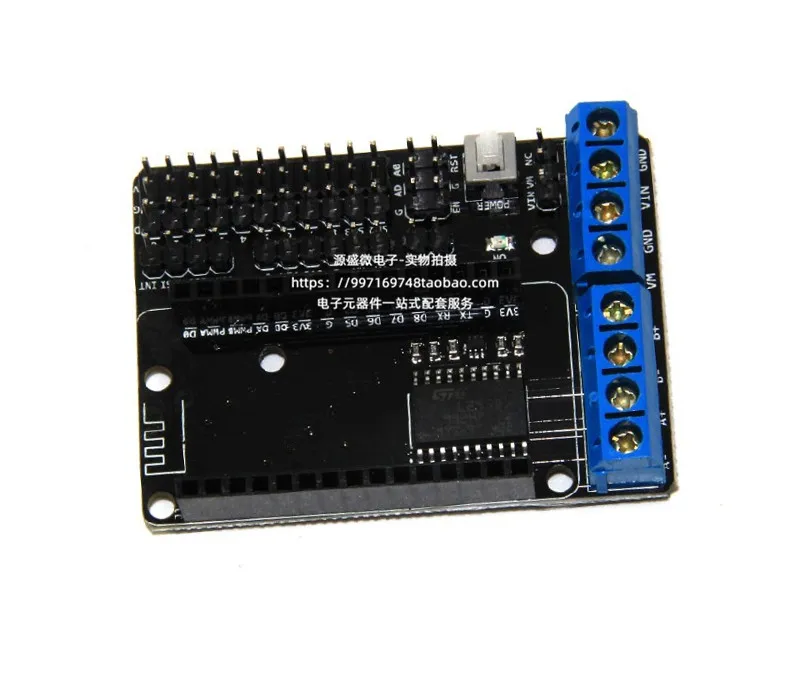

OnESP-12EThe основе разработанной платы расширения первого двигателя

Особый момент:

Модуль расширения ESP12 DEV KITDevelopment Board;

Свинец outESP12 DEV KITAll функциональные Контакты: SPI, UART, GPIO, AIAnd3. 3 VPower интерфейс;

Расширенный двусторонний привод двигателя, может непосредственно управлять двусторонним двигателем;

Встроенный выключатель питания;

Диапазон мощности двигателя: 4,5 V ~ 36 V;

Диапазон управляемой мощности: 4,5 В ~ 9 В;

Блок питания двигателя, управление разделением источника питания; в эксперименте, может быть объединен блоком короткого замыкания, willvinandvmкороткий подключение, в то же время для питания двигателя и платы управления.

Продукт технические характеристики

Мощность Вход:

Электропитание двигателя (VM): 4,5 V ~ 36 V, может питаться отдельно;

Блок питания управления (вин): 4,5 V ~ 9 V (10 VMAX), может питаться отдельно;

Модуль обеспечивает короткий путь (короткая схема), может легко использовать весь путь питания (Must4.5V ~ 9 V) в то же время, привод двигателя и управление завершены.;

Логическая Рабочая частота: ≤60ма (Vi = L), ≤22ма (Vi = H);

Приводной части Рабочая CurrentIo: ≤1. 2А;

Большая сила диссипации:4 Вт (T = 90 ℃)

Контрольный входной уровень сигнала:Высокий уровень: 2.3V ≤VIH≤VIN; низкий уровень:-0.3V ≤VIL≤1. 5 V

Рабочая температура:-25℃ ~ + 125℃

Диск форма:Двухполосный привод высокой мощности

SP12E Dev KitControl порт:D1, D3 (AMotor); D2, D4 (BMotor)

Вес модуля:About20g

Меры предосторожности

lКогда вставляете ESP-12E модуль, обратите внимание, что направление антенны совпадает с направлением платы расширения.

lИспользуя Короткий соединительный модуль, может поставить питание на панель управления и мотор в то же время.
