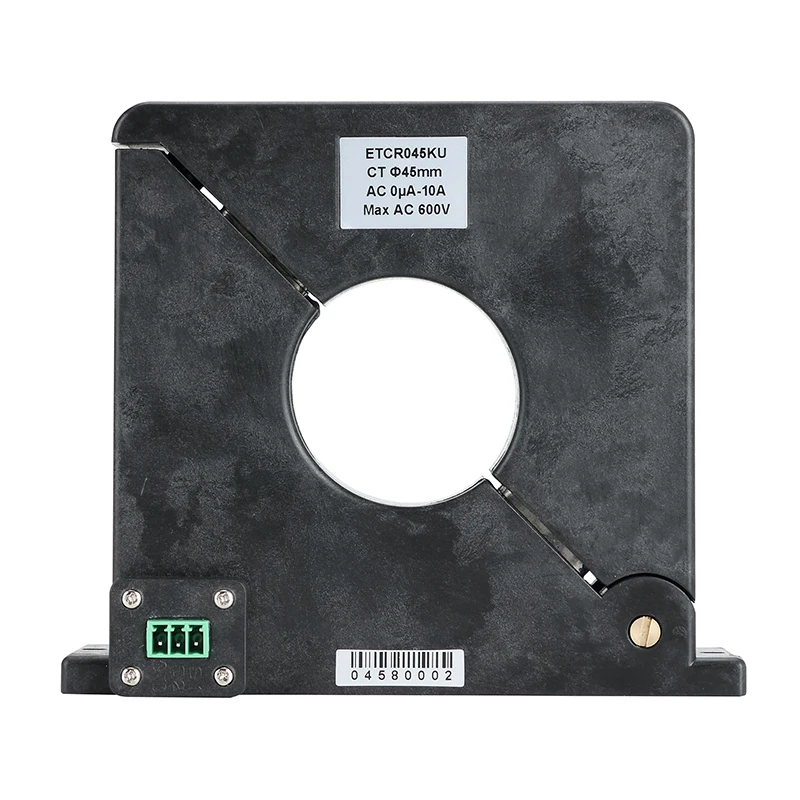

ETCR045KU Сплит Тип CT структура микроампер утечки тока сенсор с 0uA~ 10A диапазон измерения утечки переменного тока детектор тока

Описание

ETCR045KU Сплит Тип CT структура микроампер утечки тока сенсор с 0uA ~ 10A диапазон измерения утечки переменного тока детектор тока

1. Введение:

ETCR045KU микроамперный Датчик тока утечки принимает передовую технологию магнитного экранирования CT, которая имеет превосходную способность анти-помех и бесстрашную сложную среду помех, и может точно проверить слабый ток 1 микроампер. Подходит для высокоточного тока утечки переменного тока, высокого гармонического тока, фазы, мощности, мощности, коэффициента мощности и другого обнаружения. Датчик принимает открытый и закрытый дизайн, не нужно отключать цепь под тестом во время установки. Установка на месте особенно удобна и быстро. Он может быть подключен к фазовому анализатор обнаружения, промышленному контрольному устройству, регистратору данных, осциллографу, Гармонический анализатор, анализатор качества электроэнергии, высокой точности. Цифровые мультиметры и т. Д. Широко используются в электроэнергетике, связи, метеории, железных дорогах, нефтяных областях, строительстве, измерениях, научно-исследовательских и обучающих единицах, промышленных и горнодобывающих предприятий и других областях.

2. КЦНСпецификация:

Модель Точность Разрешение (МКА) Диапазон Размер CT (мм) Щит Витка катушки ETCR045KU ± 1% 1 0uA ~ 10A φ45 Двойная экранировка 1:1000

Функция	Обнаружение тока утечки переменного тока, тока, гармонического тока, фазы, мощности, мощности, коэффициента мощности и т. Д.
Метод обнаружения	Сплит-Тип CT, подходит для онлайн-установки
CT Размер	& Phi; 45 мм
Диапазон	0uA ~ 10A переменного тока
Разрешение	1uA переменного тока
Точность	±1. 0% FS (23±±2℃, ниже 70% RH, провод находится в центре челюсти)
Коэффициент поворота	1000:1 (можно настроить по запросу)
Ошибка фазы	≤2° (50 Гц/60 Гц; 23℃±2℃)
Контрольная нагрузка	RL: 0 ~ 1000mA≤300Ω; 0 ~ 10A≤30Ω
Щит	Двойной щит подходит для сложных условий помех
Выход	Сила тока может быть внешне подключена к RL, чтобы принять напряжение.
Выходной интерфейс	3 P вставной выход терминала (S1, S2 регулятор напряжения, GND щит)
Пространственный проводный	Проверенный провод находится в центре челюсти

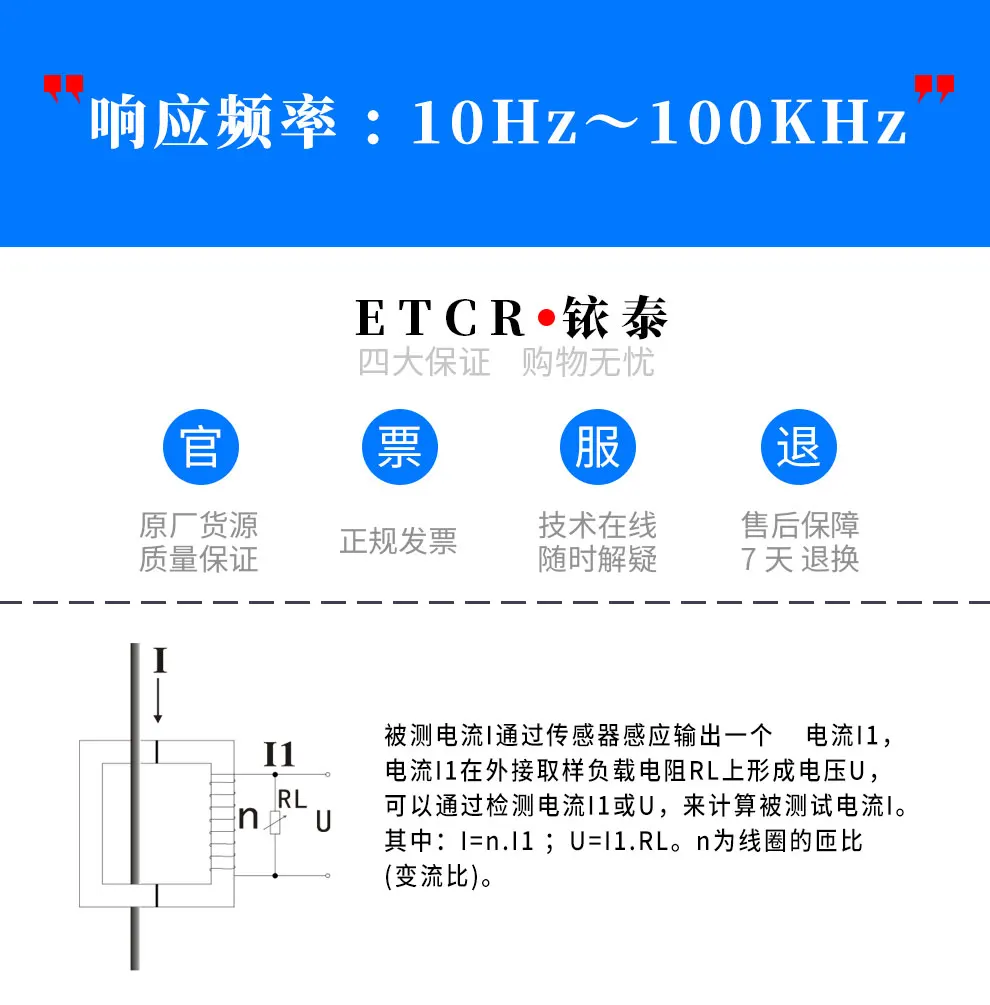

Частота отклика	10 Гц ~ 100 кГц
Линейного напряжения	Ниже AC 600 V
Размеры	136 мм × 118 мм × 34 мм
Вес	Около 830 г
Водонепроницаемый уровня	IP55
Рабочая среда	-20℃ ~ 50℃; ниже 80% Rh
Среде хранения данных	-10℃ ~ 60℃; ниже 70% Rh
Изоляция	AC 2kv/rms (между ядром и оболочкой)
Защита Тип	IEC1010-1, IEC1010-2-032, загрязнение 2, CAT Ⅲ (600 В)
