ETCR9500C трехканальный беспроводной трансформатор высокого напряжения тока тестер соотношения первичного вторичного тока онлайн измерения

Описание

ETCR9500C трехканальный беспроводной трансформатор высокого напряжения тока тестер соотношения первичного вторичного тока онлайн измерения

Ⅰ. Введение

ETCR9500C трехканальный беспроводной HV CT тестер соотношения является основным технологическим продуктом в соответствии с долгосрочной политикой профессиональных методов обнаружения исследования электрических электроинструменты, разработанной ETCR, что является специфическим для измерения и обнаружения on-line для первичного и вторичного тока, коэффициент трансформации, погрешность, разница угла (группы) фазы, полярность, Фаза, и leaker в высоковольтном трансформаторе тока и трансформаторе напряжения в распределительной системе под 70кв (например, 10кВ или 35кВ), и состоит из высоковольтного детектора, трехканальные низковольтные вторичные Токоизмерительные клещи, основная машина, высоковольтные изоляционные стержни, программное обеспечение для мониторинга, связь, И т. Д. Он принимает беспроводной сигнал передачи, который способен проникать в стены препятствия с прямой передачей расстояние около 30 м. ETCR9500C Тестер широко применим к току обнаружения, Абстракции-доказательство электричества и полевых операций трансформаторных подстанций, электростанций, электрических силовых инспекций, промышленных и горнодобывающих предприятий, измерительный прибор, и отделы электрического обслуживания.

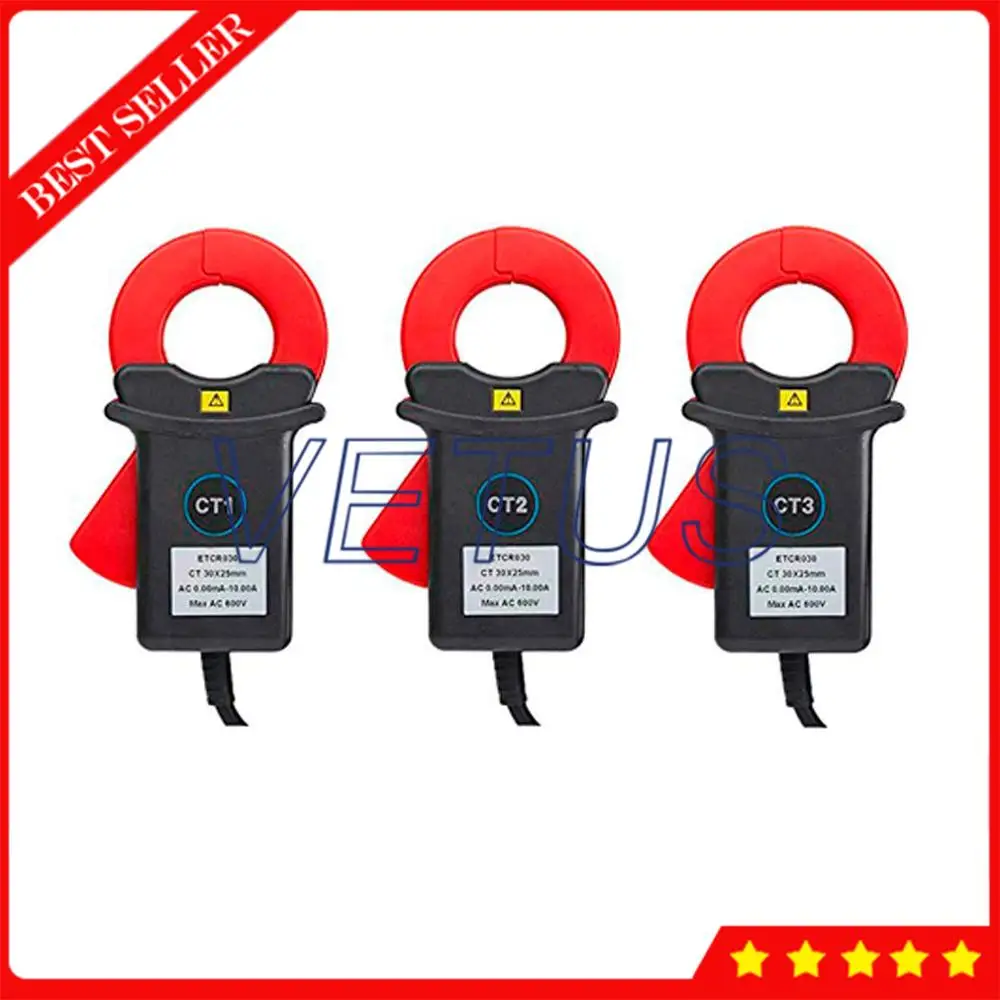

Токовый зажим: он принимает специальный сплав, новейшую технологию CT и технологию двойного экранирования для высокой точности, стабильности и надежности во время непрерывного мониторинга в течение всего года.

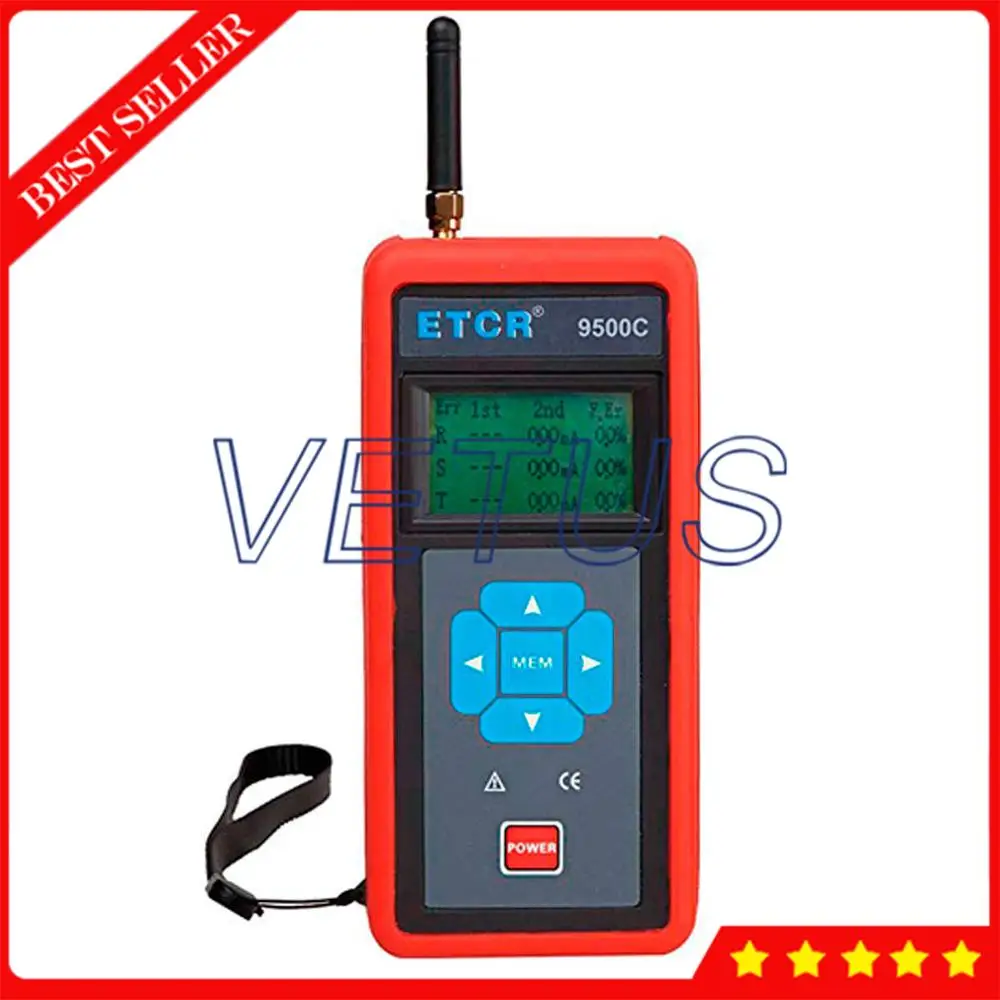

Основная машина: Он отображает четыре набора сигналов тока, коэффициент CT, разница угла фазы и полярность визуально на одном экране одновременно, что память может хранить 1500 наборов данных; доступна установка времени автоматического сохранения Интервала для мониторинга leaker.

HV детектор ломает традиционную структуру с автоматическим открыванием и закрытием функций, легко зажимать или высвобождать измеренный провод путем нажатия или оттягивания назад изолирующих стержней, с преимуществами безопасности и экономии времени. Легкая изолирующая штанга отличается Термоустойчивостью, влагостойкостью, ударопрочная и износостойкая высокая изоляция, высокая гибкость и так далее.

Программное обеспечение для мониторинга: функции, такие как мониторинг в реальном времени, поиск данных в истории, доступ, просмотр, сохранение и печать данных; динамический дисплей;

ETCR9500C тестер коэффициента включает в себя функции одноканальный беспроводной HV CT тестер, HV и LV зажим измеритель величины тока, HA ток дистанционным датчиком, HA leaker тестер, высоко точный зажим протечек метр, фазовый детектор, трехканальный рекордер leaker и т. Д.

Технические характеристики
Функции	Измерение и обнаружение on-line для первичного и вторичного тока, коэффициент трансформации, погрешность, разница в фазе (группа), полярность, фаза, и leaker в трехканальном высоковольтном трансформаторе тока и трансформаторе напряжения
Мощность питания	HV детектор: DC6V щелочные батареи (1,5 V AAA × 4)
Мощность питания	Основная машина: DC6V щелочные батареи (1,5 V AAA × 4) 30 часов непрерывной работы доступны
Тесты режим	Зажим CT, HV 1CT, LV 3 CT двойной щит
Режим передачи	Проверенные данные высокого давления, передаваемые через беспроводную сеть, с линейным расстоянием передачи 20 м;
Диапазон	HV детектор 1: 0.1mA ~ 1000A
Диапазон	LV зажим тока 2nd: 0.01mA ~ 10A
Разрешение	HV детектор: 0.1ма; LV токовый зажим: 0.01ма
Первичная Проверка цепи точность	0.0mA ~ 9.99A: ± 1% ± 5dgt
(23 ℃ ± 3 ℃, below70 % RH)	0.0mA ~ 9.99A: ± 1% ± 5dgt
10.0A ~ 49.9A: ± 2% ± 5dgt
50.0A ~ 199.9A: ± 3% ± 5dgt
200A ~ 600A: ± 4% ± 5dgt
601A ~ 1000A: ± 5% ± 5dgt
Вторичная Проверка цепи точность	0.00mA ~ 10A: ± 1% ± 5dgt (три канала отображается на одном экране) (23±±3℃, менее 70% RH)
Коэффициент CT	Три вида указателей коэффициента трансформации:
	(1) Преобразует коэффициент трансформации, основанный на регулируемом базовом значении 5А для вторичного тока цепи; (2) Преобразует коэффициент трансформации, основанный на 10kV-YY 10 кВ/380 В, это означает, что 1 означает ток линии под 380 В, 2 означает вторичный контурный ток CT под 380 В, И затем рассчитать соотношение между линией 10 кВ и вторичной схемой;
	(3) измеренное соотношение тока можно рассчитать измеренным соотношением CT между первичной и вторичной схемой.
Диапазон ссылки	Исходный диапазон трансформации: 0.00A ~ 99.99A, по умолчанию вторичный контурный ток трансформируется в 5A;
Ассортимент погрешностью передачи	0.0% ~ 9.9%, погрешность между измеренным соотношением CT и предустановленным соотношением CT
(F. Er)
Диапазон коэффициента КТ	0000 ~ 9999/0. 0A ~ 9.9A
Ассортимент погрешностью передачи	0.0% ~ 9.9%, основная машина может звучать сигнал тревоги «Звуковой сигнал-звуковой сигнал», если измеренное значение больше, чем Предустановленная ошибка.
Фазы полярности	Символ
