ETCR9600 Low Voltage Current Transformation Ratio Tester

Описание

ETCR9600 тестер низкого напряжения тока

ETCR9600 низковольтный измеритель коэффициента трансформации тока может широко использоваться в электрической электросистеме 380 В/220 В для удобного и быстрого онлайн измерения тока трансформатора в измерительных устройствах, и Измерение тока и тока утечки в 380 В/220 В электрической электросистеме. Без отключения питания, он также может точно измерить коэффициент трансформации тока, разницу в соотношении, разницу угла, фазу, Полярную. Обеспечьте операторам безопасный, точный и удобный тестер. Его применение принесет замечательные экономические и социальные преимущества в управлении электропитанием для электроэнергетического предприятия

Спецификация

Инструмент Структура

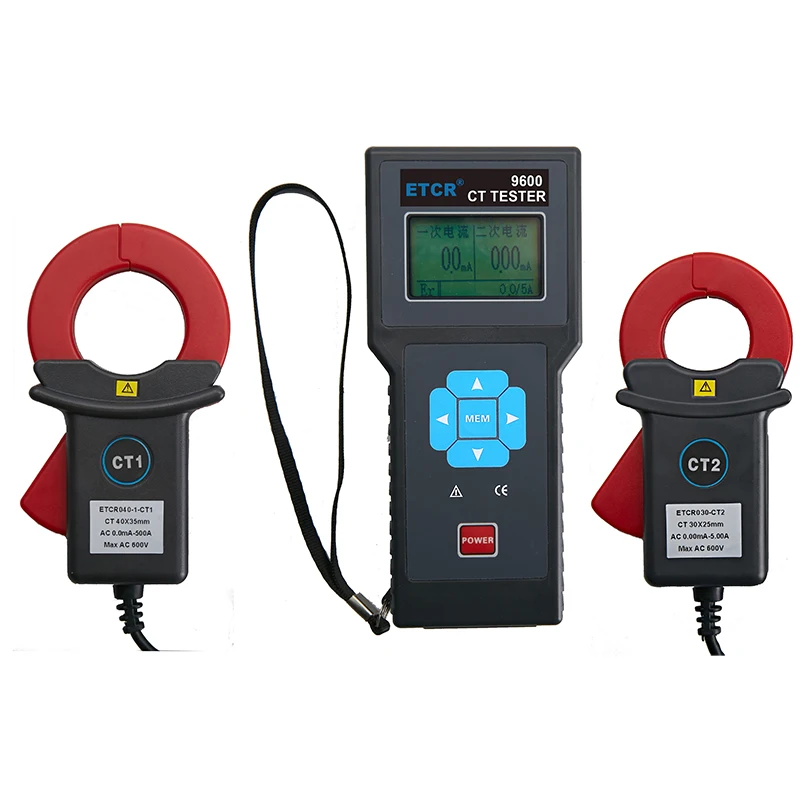

Он состоит из основного тестера, первичного токового зажима CT1 и вторичного токового зажима CT2. Интерфейсы CT1 и CT2 находятся в верхней части основного тестера. (Различный внешний вид CT1 для различных моделей)

Принцип работы

Схема рабочего принципа показана как

В порядке.

В 380 В/220 В электроэнергетическая система,

Без отключения питания, с помощью CT1 и CT2

Образец первичного и вторичного тока

Соответственно, затем обрабатывать, усиливать, фильтровать

И A/D преобразует этот образец сигнала, после

Сигнал будет отправлен на ЦП для

Процесс, в то же время, ток

Соотношение трансформации и разница в соотношении

Будет отображаться (на основе 5 в вторичного

В настоящее время). Таким образом, чтобы обеспечить удобное и быстрое онлайн Измерение коэффициента тока трансформатора и разницы в соотношении и т. Д.

Рабочая Защита окружающей среды

1. Температура окружающей среды:-25 ℃-45 ℃

2. Относительная влажность: ниже 80% RH

3. Номинальная мощность: 50HZ±2HZ

4. Номинальное напряжение: 3 × 220 В/380 В

5. Внешние помехи: Отсутствие сильных электрических и магнитных помех

Технические характеристики

1. Разрешение: 0.01ма

2. CT1 Точность: ± 2% rdg±3dgt (20±±5℃, ниже 70% RH)

3. Точность CT2: ± 1% rdg±3dgt (20±±5℃, ниже 70% RH)

4. Хранение данных: около 3000 наборов

5. Батарея: DC6V сухая щелочная батарея (1.5В × 4) поддерживает непрерывную работу в течение 30 часов (не входит в комплект)

6. Автоматическое отключение питания: около 15 минут спустя

7. Размер зажима:

Основной токовый зажим: 35 мм × 40 мм или 80 мм × 80 мм (опционально)

Вторичный зажим тока: 25 мм × 30 мм

8. Размер:

Основной тестер: 75 мм × 170 мм × 30 мм

Основной токовый зажим: 145 мм × 194 мм × 40 мм (опционально)

Или: 122 мм × 70 мм × 33 мм (опционально)

Зажим вторичного тока: 115 мм × 70 мм × 33 мм

9. Длина свинцового провода: около 1,5 м

10. Частота дискретизации: 3 раза/секунду

11. Общий вес: около 1 кг

12. Хранение температуры и влажности:-10 ℃-60 ℃, ниже 70% RH

13. Прочность изоляции: AC 3700 V/rms (между ядром и оболочкой)
