Описание

Основные характеристики:

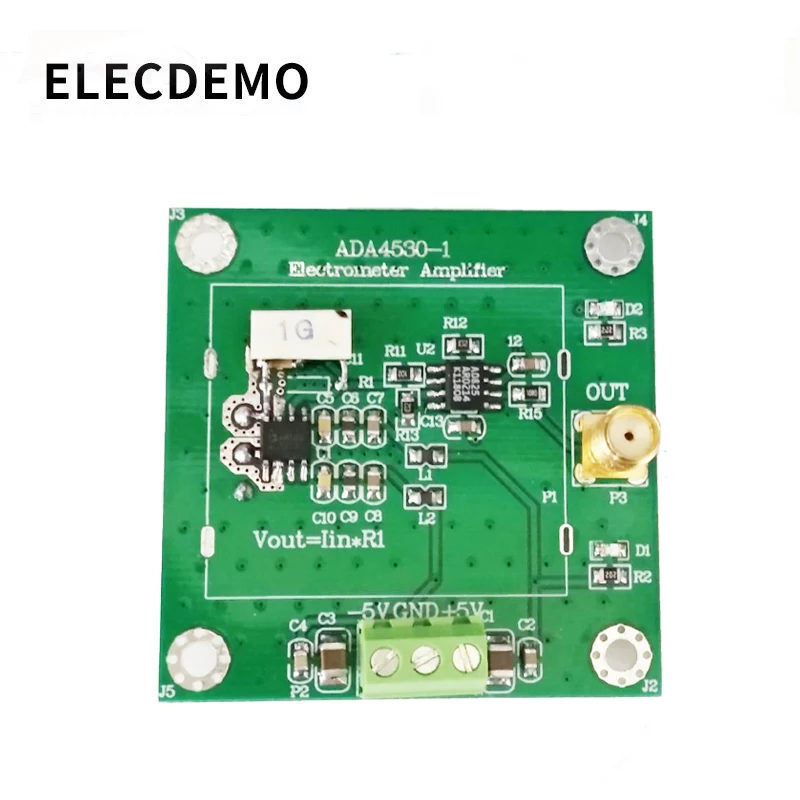

Основной чип этого модуля принимает (ada4530-1), который является входным смещением тока операционного усилителя уровня f1015a, и может использоваться в качестве электрометра со встроенным защитным буфером. Он также имеет характеристики низкого напряжения смещения, низкого смещения, низкого напряжения и тока шума, требуемого для низких приложений утечки.
Он может быть широко использован в спектрофотометре, хроматографе, масс-спектрометре, постоянном потенциале и постоянном токе, библиотечном методе чтения, пикоамперметре, кулонометре, фототрубке, ионизации камеры и измерении рабочего электрода перекрестного усиления сопротивления, химический датчик и емкостной датчик буфера с высоким сопротивлением.
Параметры:
Мощность питания: + 5 V
Диапазон входного тока: 1pato3. 4na (R1 = 1692)
Диапазон выходного напряжения: ± 3,4 в
Основной чип-трек для отслеживания операционного усилителя, ток смещения уровня FA, высокая точность
Соотношение между выходным напряжением Vout и входным током I: Vout = I * R1 (r по умолчанию 1GΩ, вход и выход находятся в том же направлении)
С помощью типичного метода соединения цепи V с поперечным сопротивлением Измерение тока с наивысшей точностью в основном может быть осуществлено на современном техническое уровне.
Линейка модуля: 50 мм * 50 мм
Расположение отверстия: M3
Отверстие от центра до края 4 мм

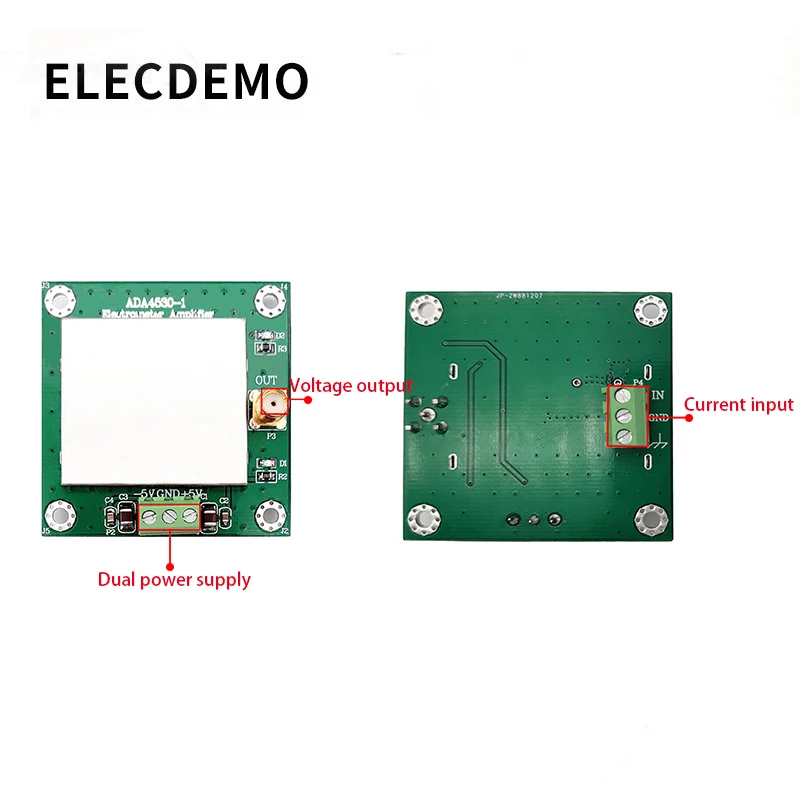

1. Почему входной интерфейс на задней панели платы?
Чтобы минимизировать расстояние между входным интерфейсом и чипом, более короткий режим проводки может уменьшить ток утечки на поверхности цепи.
2. Почему есть три разъема для ввода?
Три клеммы являются сигнальным, сигнальным заземлением и защитным заземлением соответственно; три оси лучше всего используются для измерения низкого тока, что может эффективно уменьшить ток утечки.
3. Краткое описание небольшой погрешности для измерения высокого сопротивления и низкого тока
Используйте защитную крышку, чтобы уменьшить движение вокруг тестовой платформы, держать тишину (особенно движение людей), использовать защитный слой и высококачественные зеленые материалы для создания тестовой платформы, используйте трехосевой кабель с низкой утечкой, устраняет чрезмерное давление вибрации изгиба кабеля, И тест в стабильной температуре и влажности окружающей среды.
Посылка включает в себя:
Модуль * 1
PDF схема:Пожалуйста, свяжитесь со службой поддержки после покупки, мы вышлем информацию на ваш почтовый ящик
Усилитель транс-сопротивления питается от нашего сверхточного положительного и отрицательного источника питания (± 5 В). Рис. 1 Входное напряжение 0,502 в ограничено сопротивлением 1 гом, эквивалентным входному току 502 па,
Точно так же входной ток на фиг. 2 равен 503 па. Выходное напряжение составляет 0,491 в и 0,492 в соответственно, входной ток изменяется 1 ПА, а выходное напряжение изменяется 0,001 в соответственно, что показывает, что разрешение этого модуля может достигать 1 па.
То же самое относится и к рис. 3 и рис. 4.
