USB2.0 концентратор данных набор линейного контроллера 1 drag 7 самостоятельное питание/шина питания

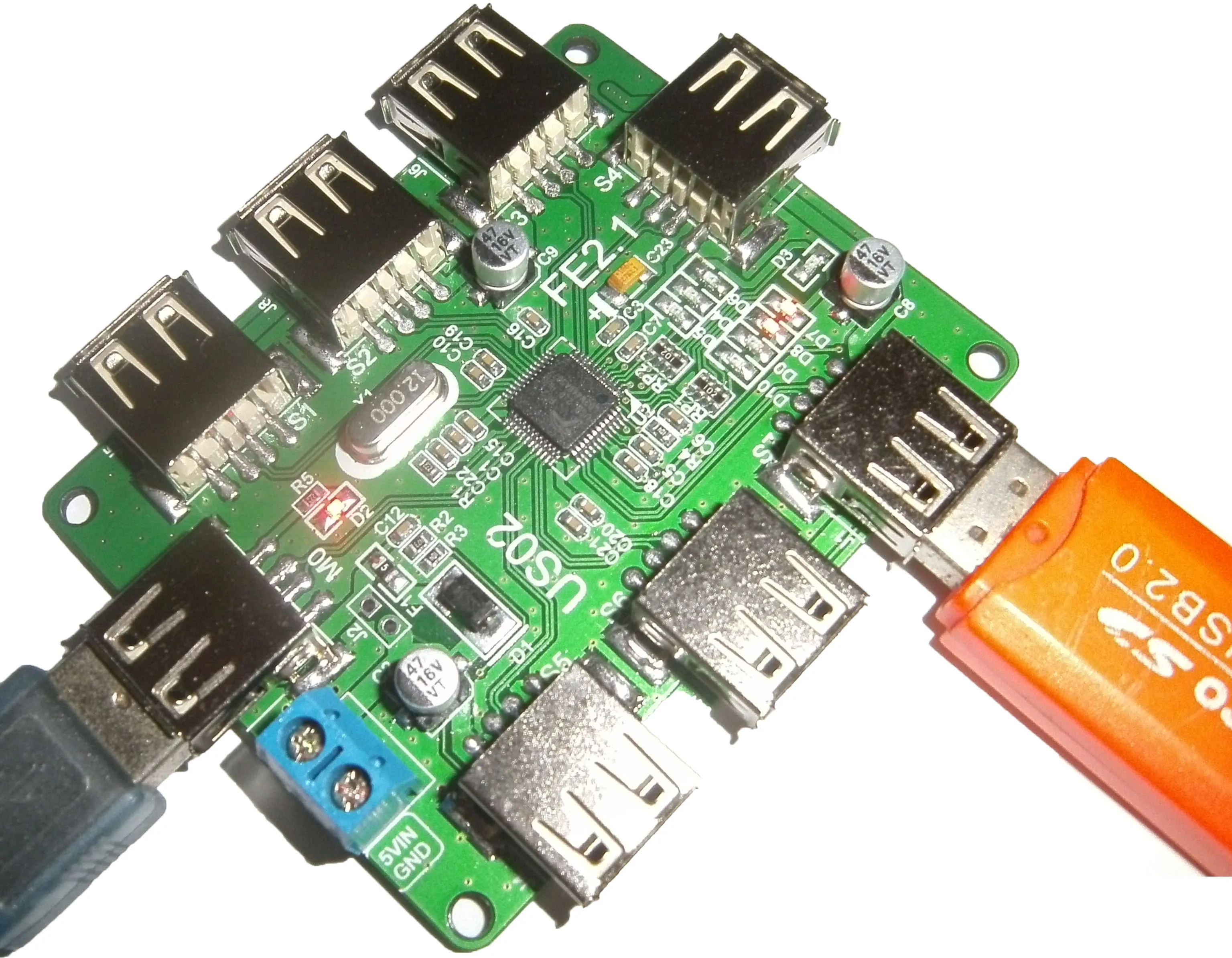

Модуль FE2.1 (обновленная версия US02)
Концентратор данных USB2.0 на основе FE2.1 имеет следующие основные характеристики:
(1) всего восемь горизонтальных полос USB-F-port A (USB A female), среди них интерфейс M0 для порта uplink (восходящий порт), может размещать хост-компьютер ПК, другие S1-S7 вниз для рта (нисходящий порт), может использовать usb-устройство (оборудование), Например, клавиатура, мышь, u-диск, принтер, мобильный жесткий диск и т. Д.
(2) Поддержка модуля от источника питания (автономное питание) и шины (питание от шины), два вида режима, нет ручного переключателя, режим питания в основном используется для подключения большого тока устройства, например, мобильный жесткий диск, Поскольку номинальное значение usb-интерфейса для источника питания составляет 500 мА (номинальное значение, то есть, может быть больше 500 мА), и некоторые из мобильных жестких дисков больше, чем это значение (особенно, когда просто на электричества), то только внешний + 5 В блок питания для питания достаточно мощности; Источник питания шины используется для подключения клавиатуры, мыши, u-диска, принтера и других небольших устройств тока, может быть вставлен в u-диск после ручной проверки
(3) в модуле есть светодиодный светильник, чтобы включить светильник, когда устройство вставлено в любой скважину, но не выключается, когда устройство вставлено; индикатор питания Uplink; кроме того, каждый нисходящий канал имеет соответствующий индикатор состояния подключения светодиодный, всего 7
(4) полные материалы, несколько 0,1 мкФ и танталовые конденсаторы, для обеспечения стабильности модуля
(5) после макета и оптимизации маршрутизации модуля старшими инженерами, дифференциальная маршрутизация не имеет отверстий и высокой стабильности; схема конструкции является разумной, чип не имеет нагревательного феномена, и надежность высокая
Размер: 69,8*54,6 мм
Примечание:
(1) питание от шины, описанное в данной бумаге, означает, что питание может питаться только от напряжения кабеля USB на uplingport. Автономное питание означает, что на основе питания от шины подключается внешний источник питания + 5 В, который подходит для высокотоковых устройств, таких как мобильные жесткие диски. Примечание: внешний источник питания не должен быть ниже 5 В, и типичное значение должно быть 5,1-5,2 В, не выше этого диапазона
(2) только M0 (бит J9) является портом uplink, который может подключаться к хосту, например к ПК, в то время как остальные четыре порта могут подключаться только к устройствам, таким как usb флэш-диск, клавиатура и мышь
(3) по умолчанию режим отгрузки готовой продукции является режимом с питанием от шины, то есть устройство, подключенное к порту нисходящего канала, съедает источник питания на линии USB порта uplink. После получения продукта подключите порт uplink к компьютеру и подключите usb-накопитель в порт нисходящего канала для проверки
(4) зимой или в сухой среде рекомендуется использовать электростатическое кольцо
(5) USB интерфейс для патч-типа, режущая вилка
(6) Если режим с питанием от шины работает неправильно с подключением высокотоковых устройств, таких как мобильный жесткий диск, Пожалуйста, подключите блок питания + 5 В, потому что режим с питанием от шины подходит только для устройств с относительно низким током
(7) Этот модуль спроектирован в usb-кабель и блок питания в то же время, мы добавляем диод для предотвращения коллизии напряжения, поэтому относительный КОНТАКТНЫЙ модуль, используйте только USB Линейный источник питания, диодное прямое падение напряжения делает понижающее напряжение рта будет меньше, Тогда может быть недостаточное напряжение передачи нестабильное явление, если вам не нужен блок питания (Используйте только USB кабель питания) в то же время, до тех пор, пока J2 sub может (эквивалент для коротких диодов, полностью Используйте напряжение порта uplink)
