FellTech SGP3002S DDS синхронный генератор функция генератор сигналов PWM тест пульт дистанционного управления с адаптером для лаборатории США

Описание

Особенности:

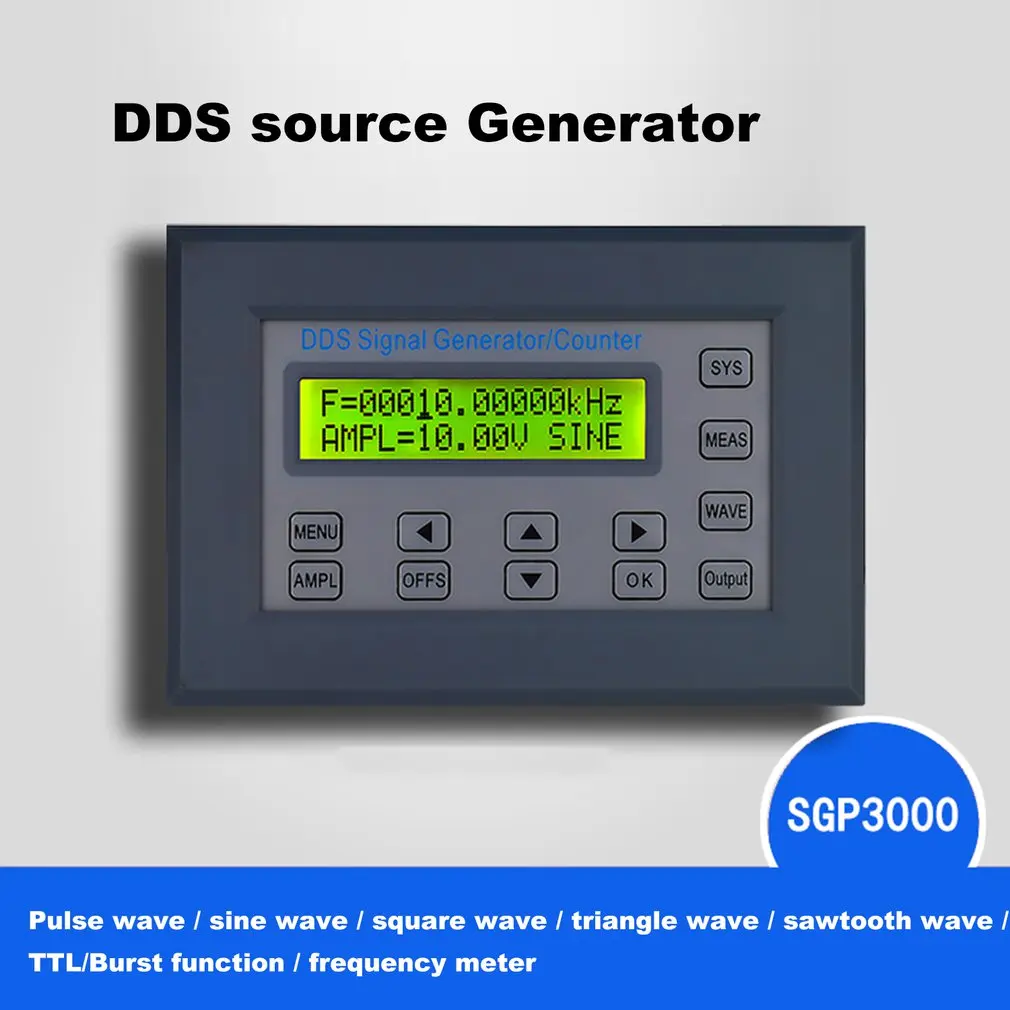

1. различные формы сигнала: он может выводить общие сигналы формы, такие как Синусоидальная волна, квадратная волна (рабочий цикл регулируется), треугольная волна, импульсная волна (ширина импульса может быть точно установлена), повышающая Форма волны пила, падающая Форма волны пила, четырехимпульсная квадратная колонна, восьмиимпульсная квадратная колонна. Стоит отметить, что инструмент в пределах тысячи юаней на рынке не имеет функции импульсной волны. Ширина импульса импульсной волны прибора может быть точно установлена между 10nS-1S, а ширина и частота импульса можно самостоятельно отрегулировать. При любой частоте ширина импульса может храниться в фиксированном значении, установленном пользователем. Эта функция очень практична в области контроля и измерения.

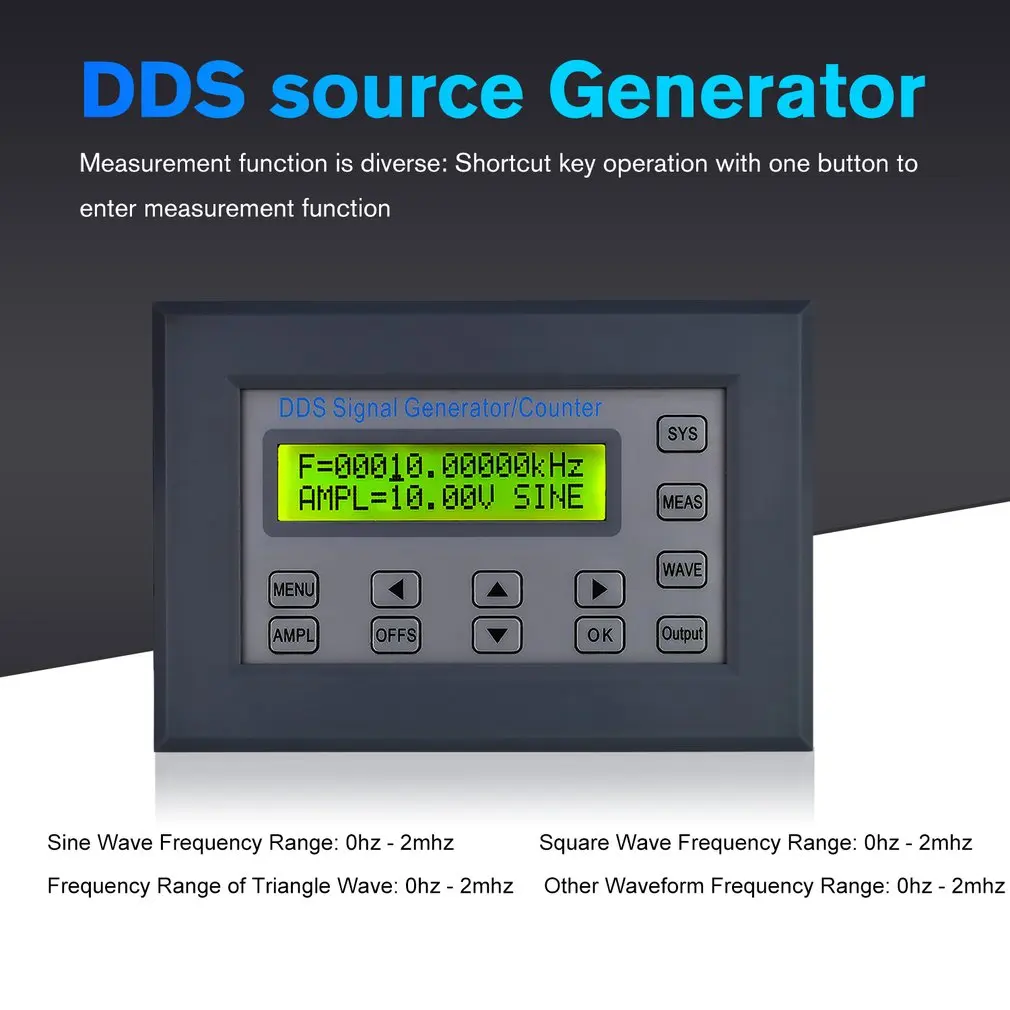

2. Функция измерения разнообразна: клавиша быстрого вызова с одной кнопкой для ввода функции измерения. Прибор не только поставляется с 60 МГц Частотомер функция, но также имеет 10 цифр десятичный счетчик.
3. Точность регулировки уровня смещения: уровень смещения прибора можно точно и непрерывно регулировать между-10 В и + 10 В. Эта функция является одним из основных условий в экспериментах с датчиками, симуляторах сигнала, обучающих экспериментах и других областях. (Пример: Введите небольшой сигнал с амплитудой 1 в и смещением 2,5 в до схемы компаратора)
4. Мощная функция подметания: эта машина может осуществить два режима сканирования: Линейная развертка и логарифмическая развертка. Максимальное время сдвига может достигать 999 секунд. Частота запуска развертки и частота остановки могут быть настроены произвольно.
5. Точная функция burst: функция Burst может точно контролировать выход прибора 1-65536 разрывов.
6. мощная связь: инструмент можно использовать самостоятельно, и все функциональные параметры можно контролировать через последовательный порт, и протокол связи раскрывается, что удобно для вторичного развития пользователя.
7. макет панели: инструмент небольшого размера, мощный в функции, все ключевые функции всех параметров функции, большое количество клавиш функции быстрого доступа, как можно больше для уменьшения повторного использования ключей, гибкий и удобный для установки параметров ваших желаемых функций, Так что ваша работа всегда на один шаг быстрее!
8. гибкая система хранения ботинок: инструмент поддерживает один щелчок доступа к функции загрузки хранения, которая может хранить 30 наборов параметров состояния инструмента, заданных пользователем, которые можно отозвать в любое время, что очень удобно для работы пользователя.
9. Гибкий и удобный способ установки: инструмент принимает вставная панель-тип монтажной конструкции для облегчения интеграции пользовательского оборудования.
10. Дополнительный модуль питания: максимальное выходное напряжение машины составляет 20 в пиковое значение, а выходной ток находится в пределах 80 мА, что может удовлетворить применение в большинстве случаев! Если этот сигнал по-прежнему не отвечает вашим потребностям, для решения некоторых приложений, которые требуют большего объема и тока, наш продукт также может быть использован с модулем усилителя мощности.

Описание:
1. Инструмент использует активный кварцевый генератор в качестве справки, и точность частоты может достигать порядка 10-6.
2. SGP3000 серии DDS генератор сигналов является продуктом генератора сигналов, который Feiyi технологии, введенные в 2015 году, что является экономически эффективным и удобным для интеграционной сборки клиентской системы.

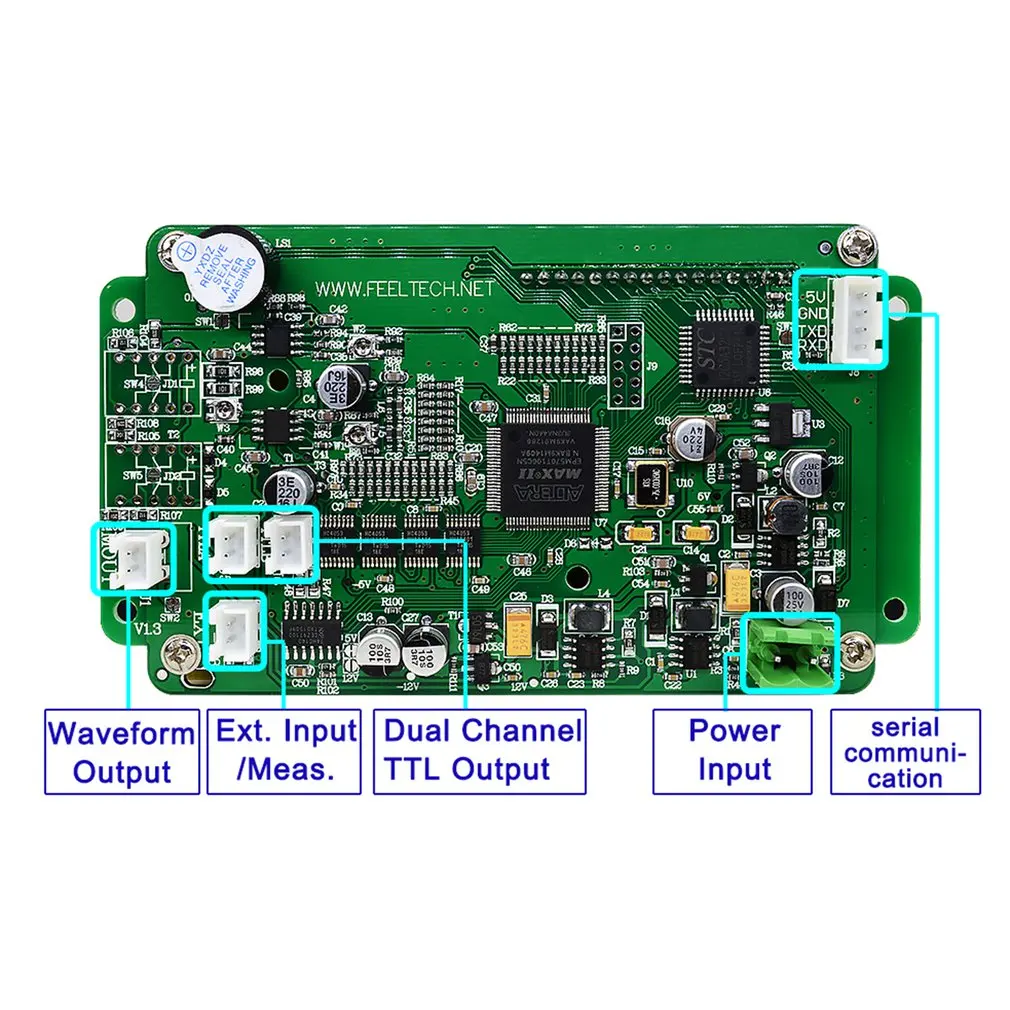

3. В приборе используются масштабные интегральные схемы FPGA и высокоскоростной микропроцессор MCU, и Внутренняя схема активна. Кристалл используется в качестве справки и стабильность сигнала высока.
4. Технология поверхностного монтажа значительно улучшает анти-помехи и срок службы инструмента. Интерфейс дисплея принимает жидкокристаллический дисплей LCD1602, который делится на верхние и нижние линии.
5. Верхняя линия показывает частоту тока, а нижняя линия показывает другие параметры или функции, которые являются переменными. Прибор имеет большие преимущества в генерации сигнала, сканировании сигналов, измерении параметров и использовании.
6. Это идеальное испытательное и измерительное оборудование для электронных инженеров, электронных лабораторий, производственных линий, обучения и исследований.

Технические характеристики:
Производитель: FellTech
Название продукта: генератор DDS
Тип: свяжитесь с нами
Материал: пластик и металл
Цвет: черный
Размер: 120x70x30 мм/4.72x2.76x1.18in
Партномер: SGP3002S
Синусоидальный Диапазон частот: 0 Гц-2 МГц
Диапазон квадратных волн: 0 Гц-2 МГц
Частотный диапазон треугольной волны: 0 Гц-2 МГц
Другой диапазон частот сигнала: 0 Гц-2 МГц
Выходная Амплитуда: 0 ~ 20vp-p (без нагрузки)
Выходное сопротивление: 50Ω±10%
Dc Смещение: ± 10 v
Частота: 0,01 Гц (10 МГц)
Точность частоты: ± 5 × 10-6
Стабильность частоты: ± 2 × 10-6/3 часов
Синусоидальное Искажение: ≤0. 8% (Контрольная частота 1 кГц)
Треугольная волна линейность: ≥98% (0,01 Гц ~ 10 кГц)
Квадратное волнистое время подъема и падения: ≤30ns
Площадь волны рабочий цикл диапазон: 1% ~ 99%

Посылка информации:
Размер упаковки: 160x100x60 мм/6.3x3.94x2.36in
Вес упаковки: 350 г/12,35 унций
Цветная коробка посылка

Посылка включает в себя:
1 x генератор DDS

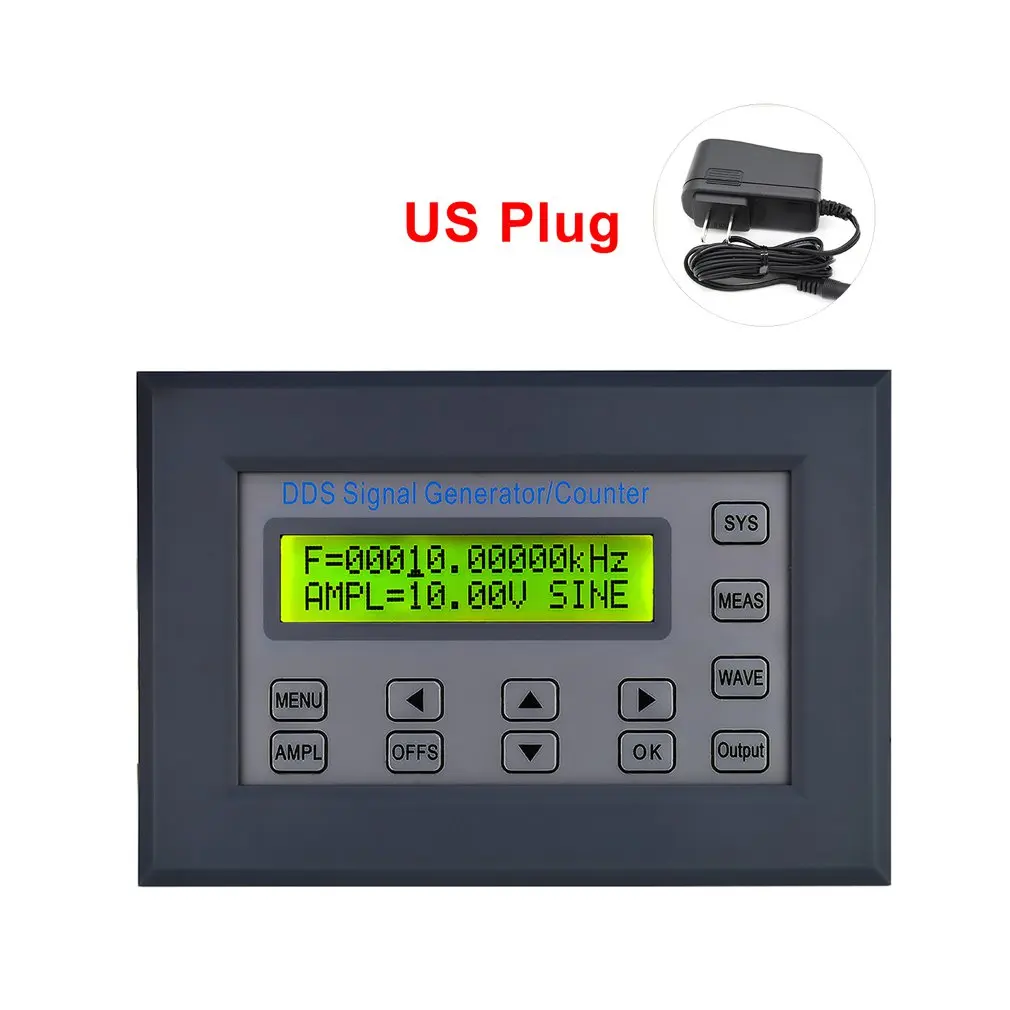

Адаптер-1 шт.
