Описание
Фильтр высоких частот, фильтр высоких частот

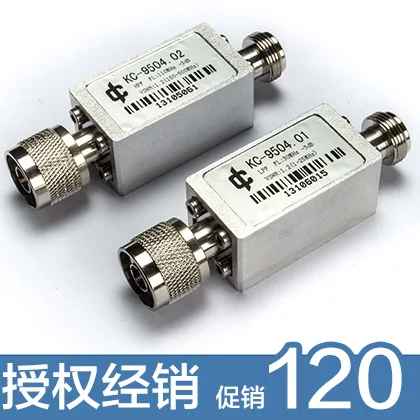

KC9504.02 HPF
Этот фильтр установлен inkc901hс переднего конца (обычно вход), он используется для устранения сжатия интермодуляционного сигнала второго порядка в динамический диапазон при отладке большого фильтра амплитудной насечки 。
При отладке duplexer в этом приложении используется d. не используйте это приложение, на некоторых частотах, визуальный диапазон изоляции about70dB; Используйте это приложение, визуальный диапазон изоляции обычно до 110 дБ (типичное значение) 。
Частота отсечения: 110±5мгц
Потеря частоты Отключения: 3 дБ
Пропуск частиц
150 ~ 500 МГц не более than1dB
Обратные потери
150 ~ 500 МГц будет лучше than20dB
Застревание в полосе потери
40 ~ 50 МГц будет лучше than50dB
Stay110 ~ 150 MHz, 500 ~ 3000 mhzтипичные значения потери вставки в диапазоне are1dB 。
Примечания:
1. Этот фильтр не подходит forKC901E.
2. Продукты, соответствующие этой цене 1 только.
3. И низко проходной преселектор LPF http://item.taobao.com/item.htm?spm=0.0.0.0.B3HOrW&id=40761008472
