FLIPSKY двойной привод ESC6.6 коллекция издание 200A с огненным цветком переключатель теплоотвод VESC

Технические характеристики: V6.6
Печатная плата: 6 слоев 18 унций
Прошивка: последняя версия прошивки
Ток: непрерывный 100A одиночный, общий 200A, мгновенный 400A одиночный, общий 800A
Напряжение: 8 V-60 V
Вес: 120 г

Поддерживаемые датчики: ABI, HALL, AS5047
Режим управления: DC, BLDC, FOC
Защита от низкого напряжения: Программируемая защита диапазона напряжения для предотвращения переразряда и защиты аккумулятора

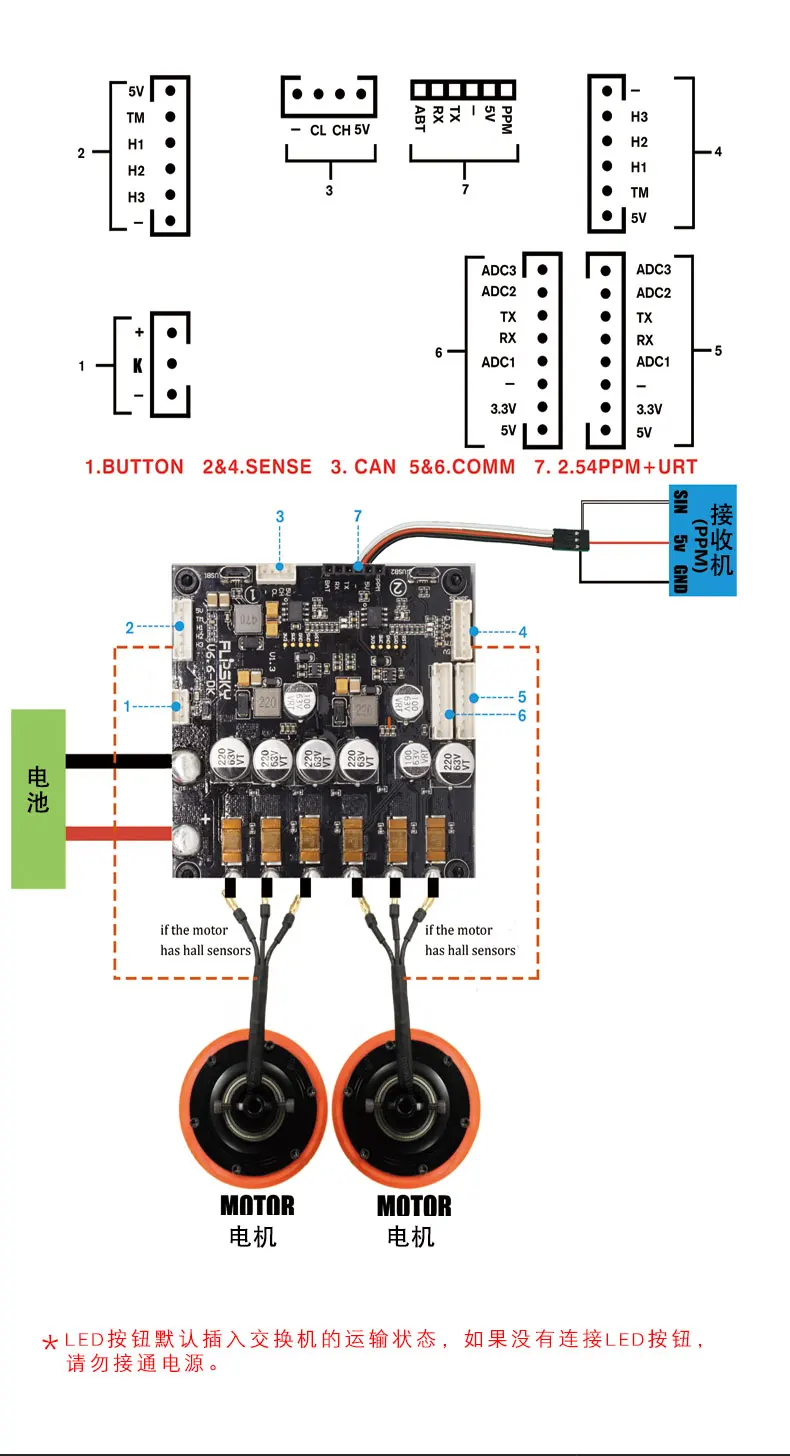

Интерфейс управления двигателем: PPM сигнал (RC тот же сервер), аналоговый сигнал (ADC) UART, iec, USB или CAN шина

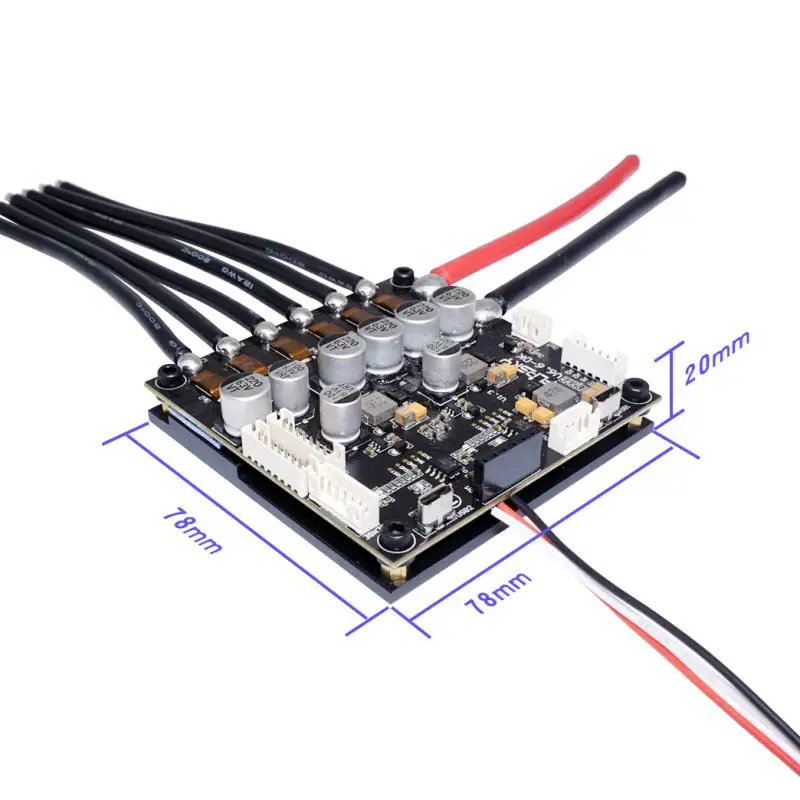

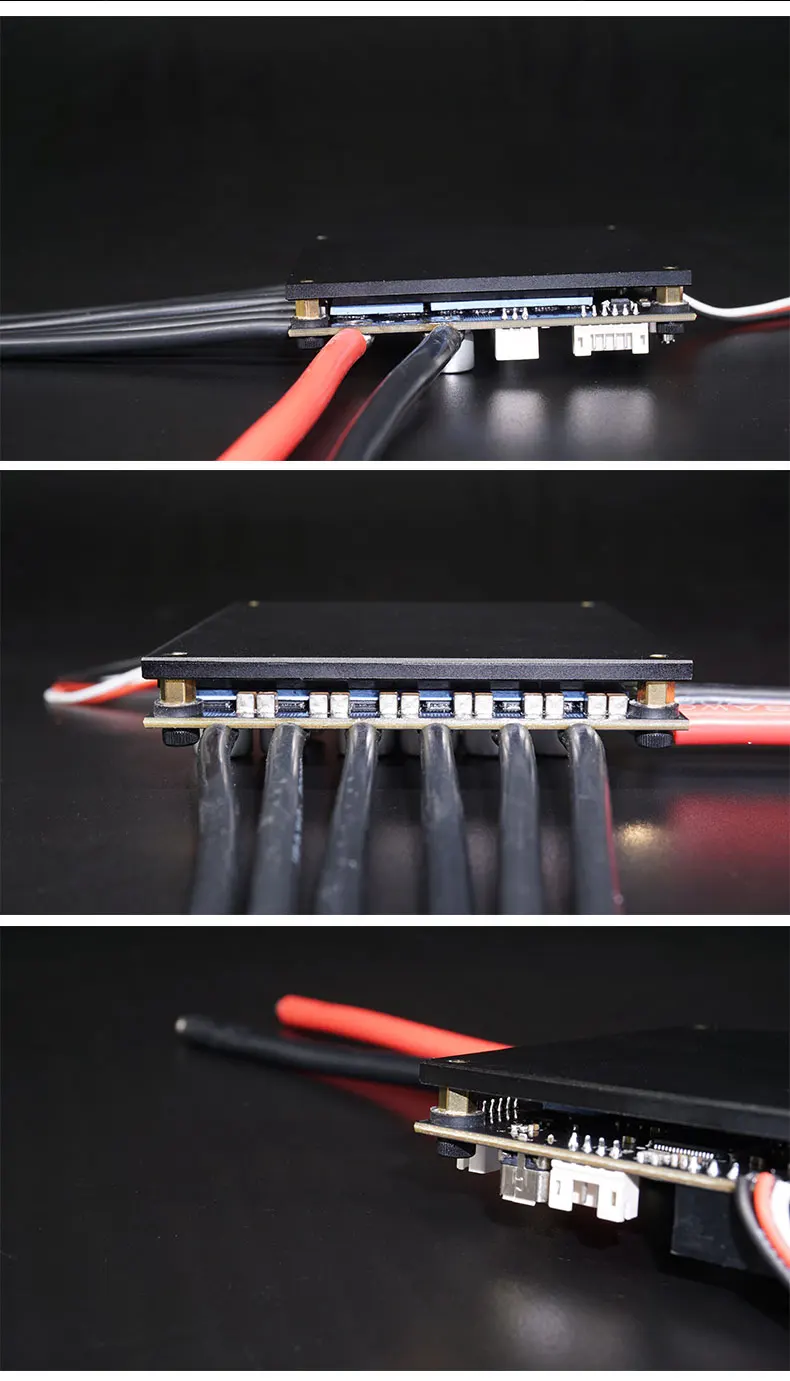

Размер ECS: 78x78x20 мм
Сигнал: PWM вход
Применение: скутеры, Роботы и т. Д.

ESC совместим с инструментом VESC Бенджамина и может быть использован в моделях, многоосных летательных аппаратах, электромобилях, электрических скейтбордах, водяных электрических досках, тележках для гольфа, умных автомобилях, роботах, и простой Промышленный контроль положения.

Технические данные

-Оборудование: V 6,6

-Прошивка: V3.38

-Напряжение: 8-60 в (от 3 S до 12 S).

-Пиковое напряжение не должно превышать 60 в

-Ток: каждый канал длится 100А, самый высокий мгновенный Пульс 400А.

-Выход 5 В 1,5 А

-Выход 3,3 В 1 А

-Режим: DC, BLDC, FOC (синус)

-Поддерживаемые датчики: ABI, HALL, AS5047

-С функцией защиты от огня и функцией переключения

Характеристика

-Измерение тока и напряжения всех фаз

-Рекуперативного торможения

-Контроль тяги (одиночные и двойные настройки)

-Сенсор или датчик меньше работы + гибридный режим

-Настраиваемые ограничения оборотов, тока, напряжения и мощности

-Входной источник: PPM, аналоговый сигнал напряжения, NRF Nyko Kama Nunchuck

-Коммуникационные порты: USB, CAN, UART, NRF, Bluetooth

-Кривые дроссельной заслонки и уклоны для всех входных источников

-Отдельные кривые ускорения и тормозной дроссельной заслонки

-Бесшовная работа с четырьмя квадрантами

-Скорость двигателя, ампер-час, ватт-час

-Анализ и индикация данных в реальном времени через порт связи

-Регулируемая Защита:

-Низкое напряжение входного напряжения

-Высокая входное напряжение

-Высокая тока двигателя

-Ток на входе

-Высокий ток регенеративного торможения (двигатель и вход индивидуально ограничены)

-Высокая скорость (Индивидуальные ограничения в каждом направлении).

-Перегрев (МОП-транзистор и двигатель)

Изменить описание:

1. Преимущества мощности:

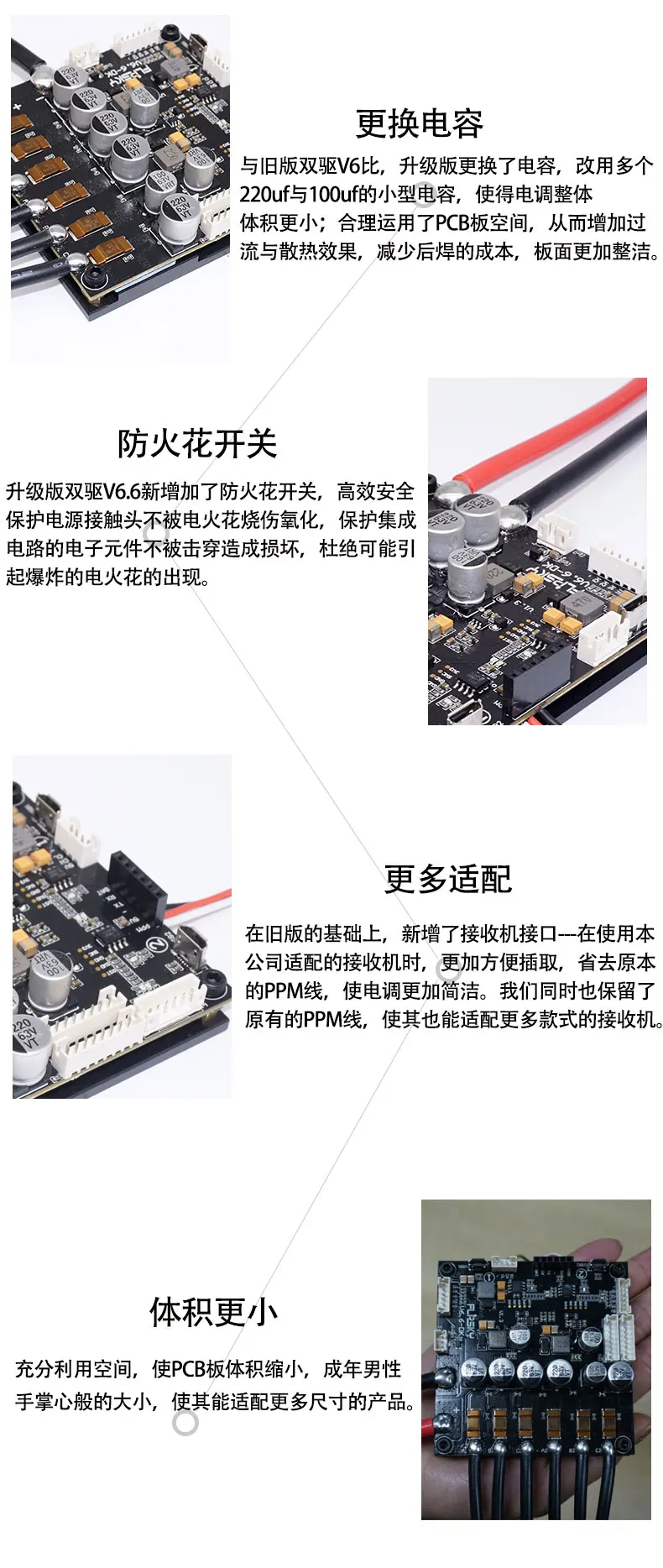

I. для того, чтобы эффективно и безопасно защитить силовой контакт от окисления электрическими искровыми ожогами, и эффективно защитить электронные компоненты интегральной схемы от повреждения в результате поломки и избежать искры, которые могут привести к взрывам, мы добавили функцию защиты от огня на передней части блока питания, Допуск максимального тока проходит до 300А. Это более удобно использовать в одно и то же время.

Во-вторых, для того, чтобы сделать фильтр питания лучше и напряжение более стабильное, в оригинале C46 и C47 Мы заменили большие электролитические конденсаторы с большей емкостью и лучшим хранением энергии. В то же время, C37, C39, C41, C40, C43, C44 все изменены в высоковольтный конденсатор 47 мкФ 100 в, таким образом, изменение напряжения MOS является более стабильным и эффективность лучше.

2. Преимущества обработки GND на цепи:

1. для того, чтобы лучше работать с помехами GND с большим током, GND цепи MCU и GND цепи NRF, мы добавили три о ом резисторов для лучшего достижения эффекта фильтрации.

3. Проблема оптимальной выходной мощности 3,3 В:

Заменен чип LM3671 на два MIC5219-3.3YM5, обновленный от оригинального 3,3 В, 600 мА до 500 мА * 2 = 1A выход, лучший источник питания для периферийных устройств, и добавлены два IN5819 диода выпрямления для достижения 3,3 В для защиты от короткого замыкания, конденсатор C9 2,2 мкФ заменен на 10 мкФ и дополнительный 4,7 мкФ фильтрующий конденсатор.

4. Оптимизация выходной мощности 5 в:

Заменить C31 2,2 мкФ с 22 мкФ

5. Оптимизация в другом месте:

Конденсатор с алюминиевой крышкой, C15 2,2 мкФ заменить 22 мкФ

6. Оптимизация MOSFET:

Принять 44 мощности MOSFET NTMFS5C628NL для специальной обработки на тепловыделении и перегрузки по току, которые могут достичь непрерывного выхода в 90А, более стабильная производительность

7. Макет печатной платы и оптимизация процесса:

Во-первых, PCB принимает толстый процесс золотого покрытия, и разработан с 6 слоями TG170 листа. Толщина каждого слоя медной фольги составляет 3 унции, а общая толщина медной фольги-3 унции * 6 = 18 унций. В то же время, PCB увеличит тепловыделение и увеличит толщину люка в основных частях. Технология обработки потока делает общий эффект лучше и выгоднее!

Во-вторых, размер печатной платы и расположение более удобны в использовании, и пространство для обновления, такое как модуль Bluetooth и функция NRF2.4G также защищены, чтобы выглядеть более красиво в целом.
