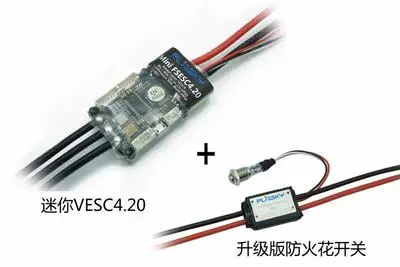

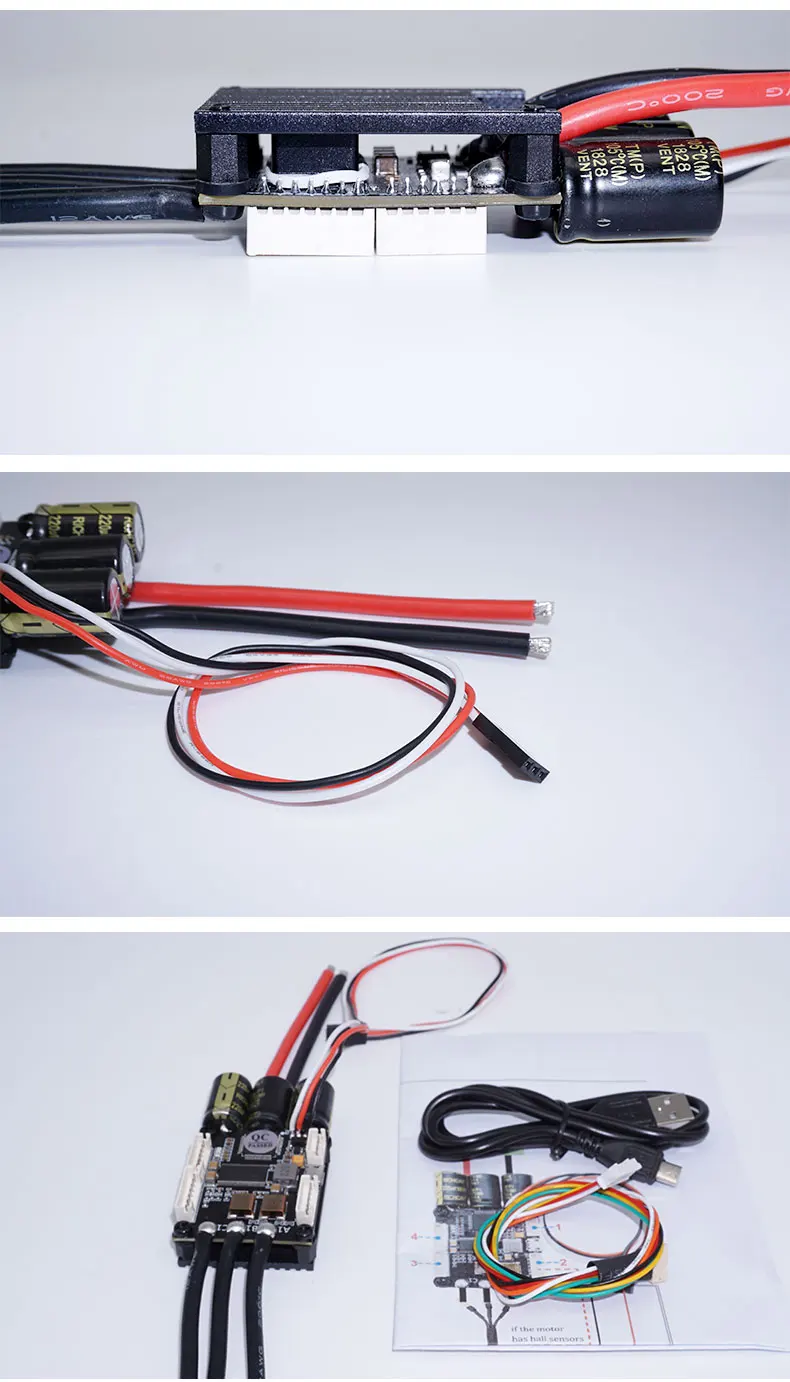

FLIPSKY Mini VESC4.20 модифицированный Электрический скейтборд высокопроизводительная радиоуправляемая модель аэромотора

Параметры продукта

Оборудование: V4

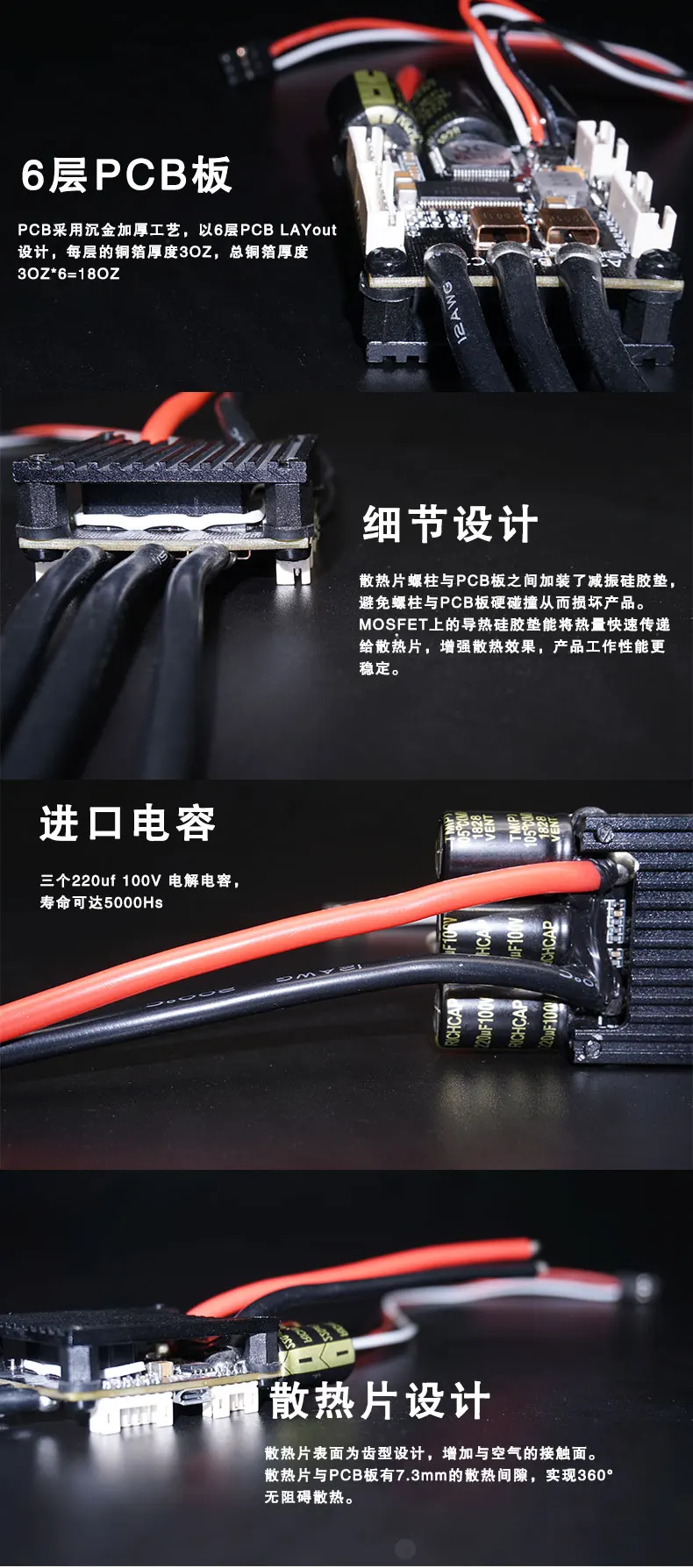

Р С В: шесть этажей, общая толщина 18 унций

Прошивка: последняя версия прошивки

Ток: 50 A непрерывный/240 A Пиковый

Напряжение: 8 v-60 v

Вес: 76 г

Датчики поддержки: ABI, HALL, AS5047

Режим управления: DC, BLDC, FOC

Защита от низкого напряжения: Программируемая защита диапазона напряжения, Предотвращение перегрузки, защита аккумулятора

Интерфейс управления двигателем: PPM сигнал (RC servo), аналоговый сигнал (ADC) UART, 12C, USB или CAN шина

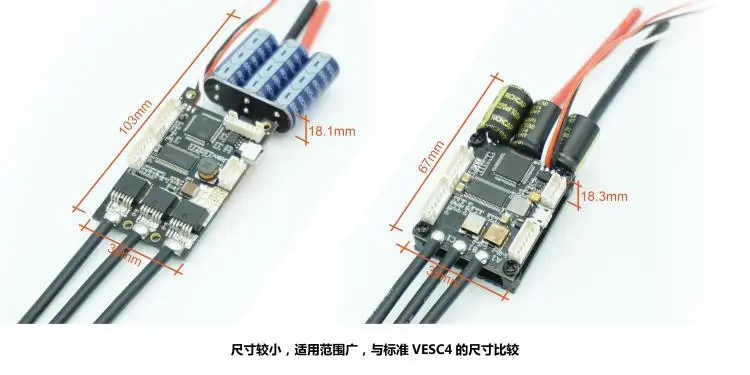

ECS4.12 Размер: 39*67*18,3 мм

Сигнал: PWM вход

Применимо: скутеры, Роботы и другие товары

Аппаратное и программное обеспечение с открытым исходным кодом. Из-за большого количества процессора возможности настройки почти бесконечны.

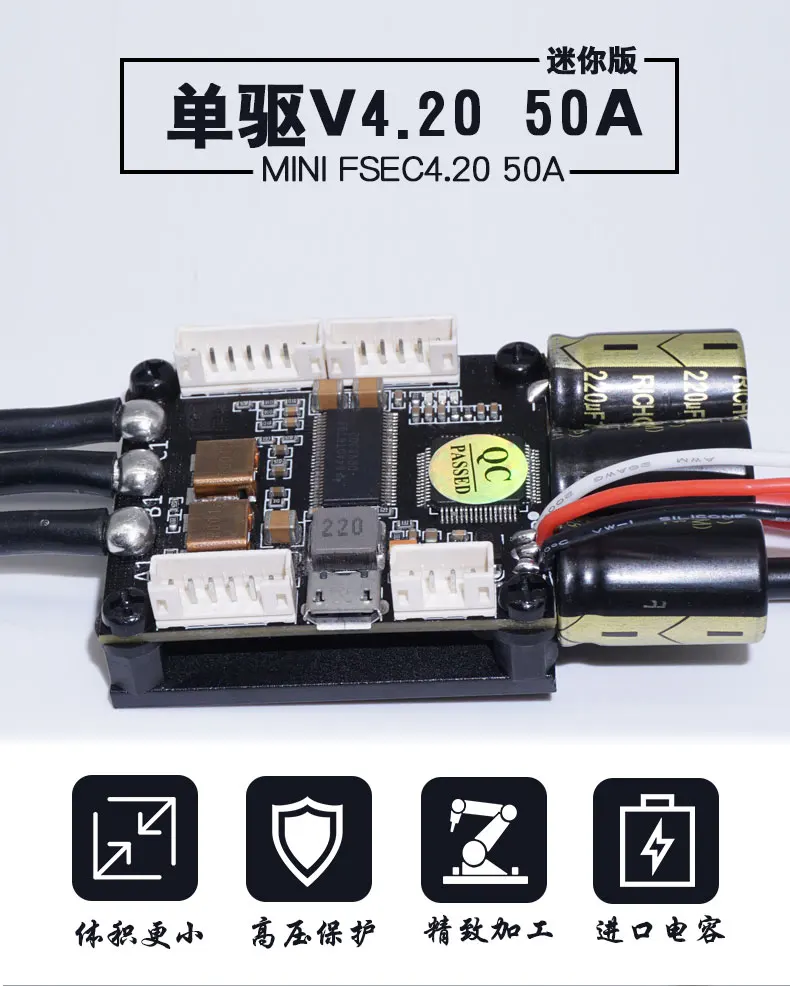

STM32F4 микроконтроллера.

DRV8302 MOSFET драйвер/понижающий преобразователь/токовый шунтирующий усилитель.

NVMFS5C628NL MOEFETs.

Выходной понижающий преобразователь 5 в 1,5 А интегрирован в внешнюю электронику DRV8302.

Напряжение: 8 v-60 v (3 s-13 s).

Ток: Максимальный ток достигает 150А в течение нескольких секунд или 50А непрерывно в зависимости от температуры и циркуляции воздуха.

Векторное управление с датчиком положения и датчиком скорости, автоматическое обнаружение всех параметров двигателя, осуществлено в FW 2,3.

На основе чибиоса/RT прошивки

Размер печатной платы: 39 мм × 46 мм.

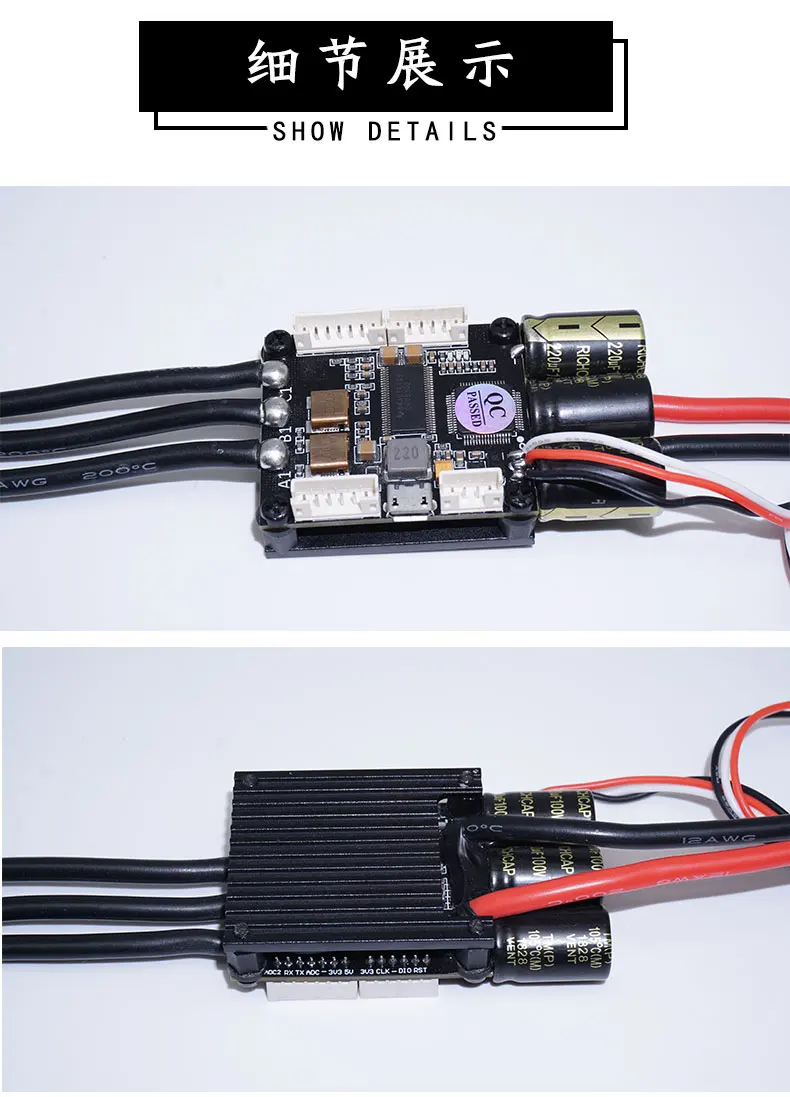

Вес изделия: 80 г (включая теплоотвод)

Измерение тока и напряжения на каждом этапе.

Рекуперативного торможения.

Двигатель постоянного тока также поддерживает.

Датчик положения или работа без датчика.

Графический пользовательский интерфейс с большим количеством параметров конфигурации

Фазовое продвижение (или уменьшение времени/магнитного поля) на основе скорости вращения.

Хороший пусковой крутящий момент в режиме без сенсора (также режим явной индукции).

Мотор, как тахометр, играет хорошую роль в улучшенном дистанционном пробеге.

Контроль рабочего цикла, контроль скорости или контроль тока.

Бесшовная работа с четырьмя квадрантами.

Интерфейс управления двигателем: PPM сигнал, аналоговый, UART, iec, USB и CAN шина.

Беспроводная wii Nunchuk управляется интерфейсом iec. Электрический скейтборд удобен.

Потребляемая и Регенерированная ампер-часы и количество энергии.

Дополнительный выход сигнала PPM.
Usb-порт настроен с помощью модема, поэтому устройство Android может подключаться к контроллеру двигателя. Благодаря сервовыходу, одометру и дополнительным ADC входу (доступен для датчиков), регулируемое анти-низкое входное напряжение, высокое входное напряжение, высокий входной ток, высокий ток регенеративного торможения (отдельный лимит для двигателя и входа), быстрое регулярное изменение (Увеличение), высокая скорость (отдельный лимит для каждого направления).

При ударе по токовому ограничению используется Плавная отката, в то время как двигатель продолжает работать. Если ток становится слишком высоким, двигатель полностью отключается.

Лимит оборотов также имеет мягкую тактику снижения.

Коммутатор работает идеально, даже если скорость двигателя быстро меняется. Это происходит из-за того, что Магнитный поток интегрирован после нулевого скрещивания, а не из-за увеличения задержки на основе прежней скорости.
