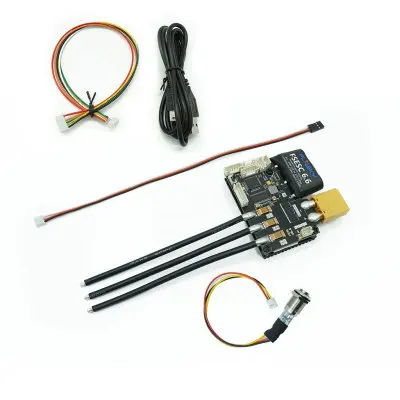

FLIPSKYFSESC6.6 алюминиевый сплав теплоотвод интегрированный огонь цветок переключатель VESC6

FSESC6.6 ESC совместим с инструментом Benjamin VESC, прошивкой версии 3,38, и используется для моделей, многоосевых самолетов, электромобилей, электрических скейтбордов, тележек для гольфа, умных автомобилей, роботов, и простой Промышленный контроль положения.

FLIPSKY FSESC 6,6 и marketv6 разные места:
1. Превосходство силы:
Один. Для защиты контактной головки блока питания от электрического искрового ожога и окисления. Защищает электронные компоненты интегральной схемы от поломки. мы добавили функцию огнеупорного цветочного переключателя в передней части блока питания, максимальный ток позволяет пройти до to300A. более удобно использовать одновременно.
Два. Для того, чтобы сделать сетевой фильтр лучше, более стабильное напряжение, в оригинале c46andc47мы заменили его на дополнительный большой электролитический конденсатор с большей емкостью и лучшим энергопотреблением, meanwhileC37, C39, C41, c40, C43, C44All изменен на Высокое напряжение ёмкости 47 мкФ 100 в, таким образом, изменение напряжения является более стабильным, эффективность лучше.

2. Преимущества обработки:
Один. Для того, чтобы лучше обрабатывать высокие currentGND, MCUCircuitGNDas хорошо asNRFCircuitGNDMutual помехи, мы добавили тройное сопротивление, лучший эффект фильтрации.
3. Источник питания 3. 3 в проблема оптимизации выходного сигнала:
Два пути. MIC5219-3.3YM5ReplacedLM3671chip, от оригинала 3. 3 в, 600 MAUpgrade to500MA * 2 = 1 Aoutput, лучший источник питания для периферийных устройств, еще два в то же время диодный выпрямитель, Realization3.3VShort защита цепи, capacitec9 2.2uFReplace10uFAnd добавить один capacitor конденсатор 。
4. Мощность Supply5V оптимизация вывода:
CapacitanceC31 2.2uFReplace22uF
5. Оптимизация в других местах:
CapacitanceC15 2.2uFReplace22uF

6. MOSFETOptimization:
Use12individualPower MOSFET ntmfs5c628nlспециальная обработка на тепловыделение и перегрузку по току, сделать выполнение непрерывной 60aвыше выход, более стабильная производительность

7. PCBLayout и оптимизация процесса на плате:
Один. Pcb принимает процесс золотого осаждения и утолщения, с 6 layerpcb Макет дизайна, толщина каждого слоя медного foil3OZ, общая толщина медной фольги 3 OZ * 6 = 18 OZ, meanwhilepcbувеличение тепловыделения и перегрузки по току процесса обработки в основных частях затонувшего люка, сделать общий эффект лучше, больше преимущества!

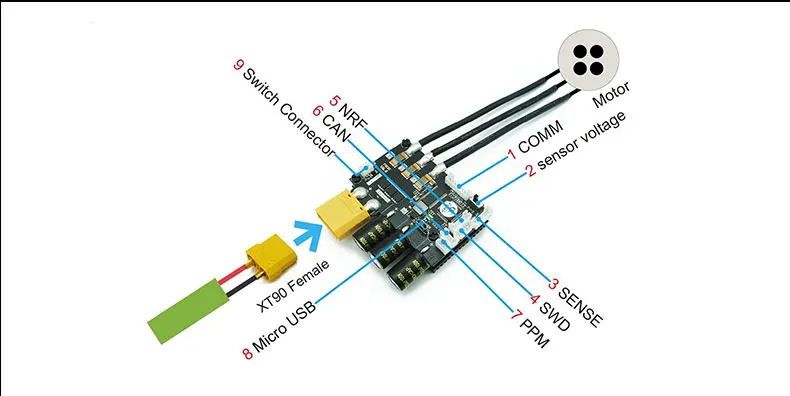

Два, PCBMore удобно использовать в разметке размера, мы putXT60, XT90Of, Banana head4.0Integration и так далее, и Bluetooth модуль, NRF2. 4g функции и другие места для обновления также защищены, чтобы выглядеть более красиво в целом.

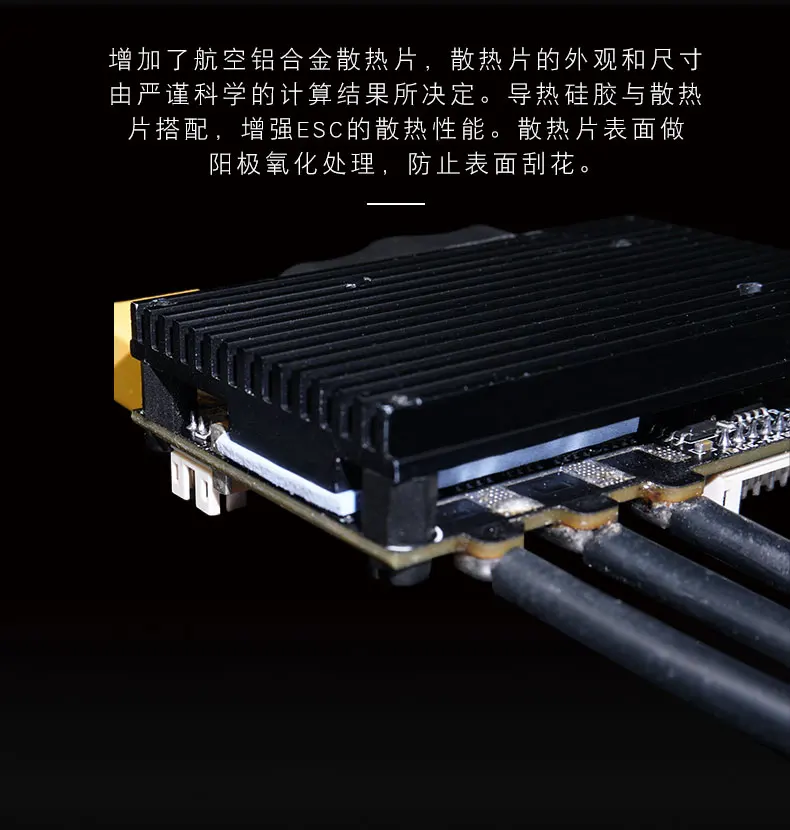

8. Алюминиевый сплав материала авиационного класса для алюминиевой оболочки, кислородный электрод окисления был осуществлен, ensureFSESC6.6Better охлаждающий эффект электрического регулирования, одновременно achieip65водонепроницаемый класс!

Технические данные
-Оборудование: V 6,6
-Прошивка: V3.38
-Напряжение: 8 V-60 V (3Sto12S LiPosecurity) 。
-Спайк напряжения не должен превышать 60 в!
-Электрический ток: Непрерывность 60А, максимальная мгновенная пульса 150А. Значение зависит от тепловыделения и циркуляции воздуха вокруг оборудования!
-5 V 1,5 Aoutput
-3,3 В 1 А выход
-Узор: DC, BLDC, FOC (синус)
-Поддерживаемые датчики: ABI, HALL, AS5047
-С функцией огненного цветка и функцией переключения
Особенности
-Измерение тока и напряжения всех фаз
-Рекуперативного торможения

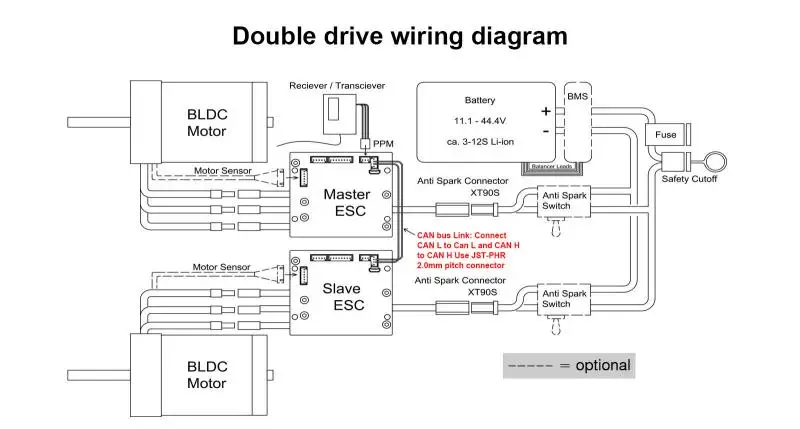

-Контроль тяги (одиночные и двойные настройки)
-Сенсор или датчик меньше работы + смешанный режим
-Configablerpm, электрический ток, напряжение и ограничения мощности
-Источник ввода: PPM, моделирование, NRF Nyko Kama Nunchuck

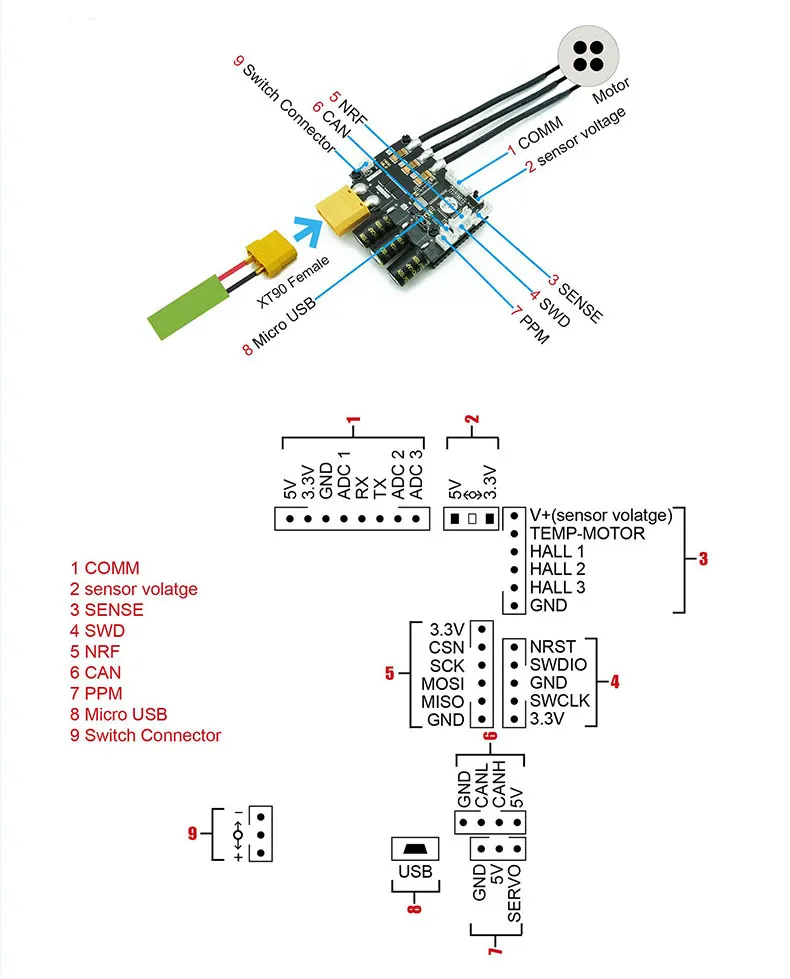

-Коммуникационный порт: USB, CAN, UART, NRF, Bluetooth
-Кривая дроссельной заслонки и пандус для всех входных источников
-Отдельные кривые ускорения и тормозной дроссельной заслонки
-Бесшовные четыре квадранта операции
-Скорость двигателя, ампер-час, ватт-час
-Анализ данных в реальном времени и чтение через порт связи
-Регулируемая Защита:
-Низкое напряжение входного напряжения
-Высокая входное напряжение
-Высокая тока двигателя
-Ток на входе
-Высокий рекуперативный тормозной ток (Индивидуальные ограничения двигателя и входного сигнала)
-Высокая скорость (Индивидуальные ограничения в каждом направлении).
-Превышение температуры (двигатель MOSFETAnd)
