FMD2440A Драйвер шагового двигателя 40 В/4A/16microstep шаговый двигатель для ЧПУ Routrer машины

Описание

Посылка включает:

1 x FMD2440A Драйвер шагового двигателя

FMD2440A Драйвер шагового двигателя 40 В/4A/16microstep шаговый двигатель для ЧПУ Routrer машины

FMD2440A Драйвер шагового двигателя

1. краткое введение
FMD2440A использует TB6600 Чип производится Японии Toshiba, несколько оптимизации R &
D и производства высокого подразделения 2 фазы шаговый двигатель привода, подходит для вождения
Малых и средних фазы ток меньше чем 4A 2 фазы или 4 фазы hybrid
Шаговый двигатель. Из-за принятия нового двухполюсного привода измельчителя постоянного тока
Технология, используя тот же двигатель, может выводить больше скорости и мощности, чем другие
Драйверы. Функция сегментации делает точность шагового двигателя улучшенной,
Уменьшает вибрации и снижение шума.

2. Особенности

1. Высокая эффективность, низкая цена

2. биполярный режим прерывания постоянного тока
3. Напряжение питания от 12 до 40 В постоянного тока

4. Высокая скорость оптопара изоляции сигнала
5,20 кГц измельчения частоты

6. точность разделения 1 \ 2 \ 4 \ 8 \ 16 опционально
7. Электрический входной сигнал совместим с ttl

8. Постоянный ток автоматически снижается наполовину
9. дизайн формы удобен для установки

10. Максимальный ток привода 4А
11. Диск любой 4A Ток фазы 2 фазы или 4 Гибридных шаговый двигатель.

3. аппликации
Подходит для различных малых и средних средств автоматизации оборудования и
Инструменты, например: небольшая гравировальная машина, машина SMT и т. д.

4.Проводки определяется

Слабый сигнал интерфейс

Сигнала	Функция
SP +	Импульсный сигнал + конец
SP-	Импульсный сигнал класса
DIR +	Направление сигнала + end
DIR-	Направление сигнала класса
EN +	Включить сигнал + конец
EN	Включить сигнал конец

Сильные порт подключения

Сигнала	Функция
VIN +	Вход источника питания постоянного тока от 12 В 40 в + конец,Рекомендуется использовать 24V3A
GND	Источник питания постоянного тока
+	Шаговый двигатель A + фазовый терминал
-	Шаговый двигатель A-Phase terminal
B +	Шаговый двигатель B + фазовый терминал
B-	Шаговый двигатель B-Phase terminal

Примечание:Этот привод не содержит анти-интерполяцию цепи, так что невход положительный и отрицательный источник питания вверх ногами! В противном случае это повредит диск!

5. электрические характеристики

Электрические характеристики (T = 25 °C)

Введения	FMD2440
Введения	Мин	Тип	Макс	Блок
Выход Ток фазы	0,5	-	4	A
Вход напряжение питания	12	36	50	V
Logic входного напряжения	3	5	7	V
Логика входной ток	5	10	15	MA
Шаговый двигатель частота импульсов	-	150	КГц
Минимальная длительность импульса	5	-	-	Нам

6.Использование среды и параметров

Способ охлаждения		Естественное охлаждение или принудительное воздушное охлаждение
Применение окружающей среды	Случаев	Избегайте пыли, масляного тумана и коррозионных газов
	Температура	°C-+ 50°C
	Влажность	40-90% RH
	Вибрации	6 м/s2 MAX
Температура хранения		-20°C-+ 65°C
Вес		250 г

7. Мощность питания
Напряжение питания может работать нормально в период между DC12V-40V, FMD2440A водитель может
Используйте обычный переключатель питания постоянного тока, также можно использовать для трансформатора и моста
Выпрямитель и фильтр конденсатора, емкость желательно 2000U до 5000U. Примечание выпрямленным
Гребень напряжения не превышает 40В. рекомендуется использовать 24 В 32 В
Источник постоянного тока, избегайте колебаний сетки над рабочим диапазоном напряжения привода.

Примечание:

1, проводка должна обратить внимание на мощность положительного и отрицательного не будет обращена вспять;
2 заказ, чтобы снизить затраты, несколько дисков могут совместно использовать источник питания. Но это должно улучшить номинальную мощность и Номинальный выходной ток мощности и внимание к охлаждению.

8. Сброс режима настройки переключателя DIP

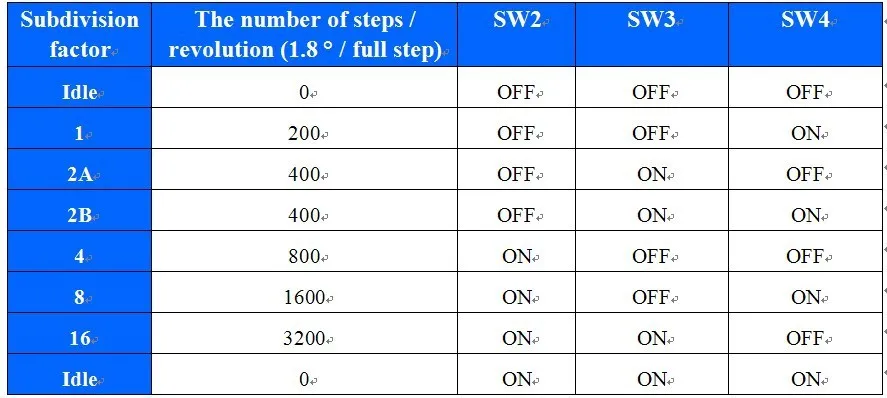

Режиме Reset: SW1: на = Автоматическая; выключено = замок; 9.Подразделение dip-переключателей FMD2440A Драйвер шагового двигателя 40 В/4A/16microstep шаговый двигатель для ЧПУ Routrer машины

FMD2440A Драйвер шагового двигателя 40 В/4A/16microstep шаговый двигатель для ЧПУ Routrer машины

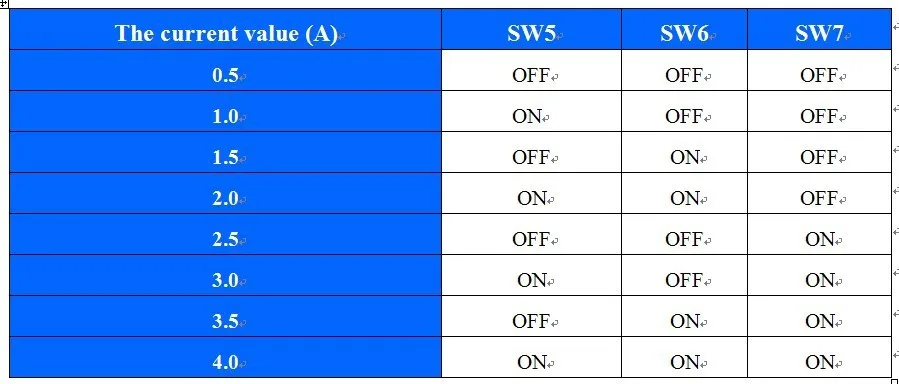

10.Текущие настройки переключателя DIP11,Мотор, водитель ont

11. Электропроводки
В FMD2440A водитель может управлять все текущие 4A 4-провод, 6-провода или 8-wire 2-фазы/4 фазы двигатели, подробно описаны ниже 4-провод, 6-провода, соединение шагового двигателя с 8 проводами:

FMD2440A Драйвер шагового двигателя 40 В/4A/16microstep шаговый двигатель для ЧПУ Routrer машины

12. Соответствие привода и двигателя
FMD2440A водитель может управлять отечественных и зарубежных производителей 2 фазы или
4-фазный мотор, в заказ для получения наиболее удовлетворительный вождения, вам нужно выбрать
Разумное напряжение питания и текущая Настройка. Напряжение питания определяет уровень
Высокая скорость работы двигателя, а значение текущего набора определяет
Выходной крутящий момент двигателя.
Напряжение питания selected
Как правило, чем выше напряжение питания, тем выше крутящий момент двигателя на высокой скорости, тем больше он может избежать высокой скорости. Но другой момент, напряжение слишком высокое приведет к перенапряжению защиты, и может даже повредить привод, но также в работе высокого давления, низких скоростных вибраций.
Выходной ток установлен
Для того же двигателя, чем больше текущая Настройка, тем выше скорость, текущий двигатель и привод больше тепла. Таким образом, при нормальных обстоятельствах текущая установка в питание машины теплая, но не слишком горячая долгосрочная стоимость.
Примечание:Текущие настройки после запуска двигателя в течение 15-30 минут, если температура двигателя слишком высокая, вы должны уменьшить текущие настройки. При настройке тока двигателя выходной крутящий момент двигателя не достаточно для улучшения условий рассеивания тепла, чтобы обеспечить, чтобы двигатель и привод не были горячими.
