For Altera development board FPGA core board FPGA development board FPGA DDR2 cyclone IV E115

9 626 руб.

Описание

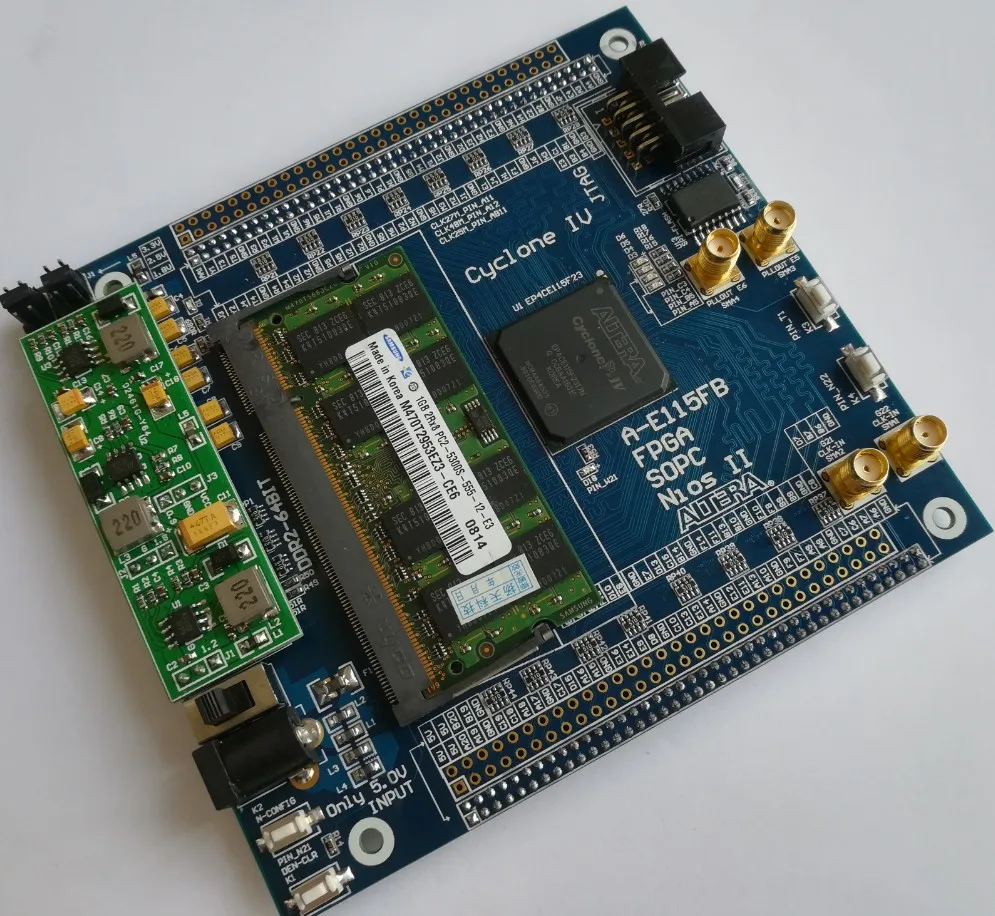

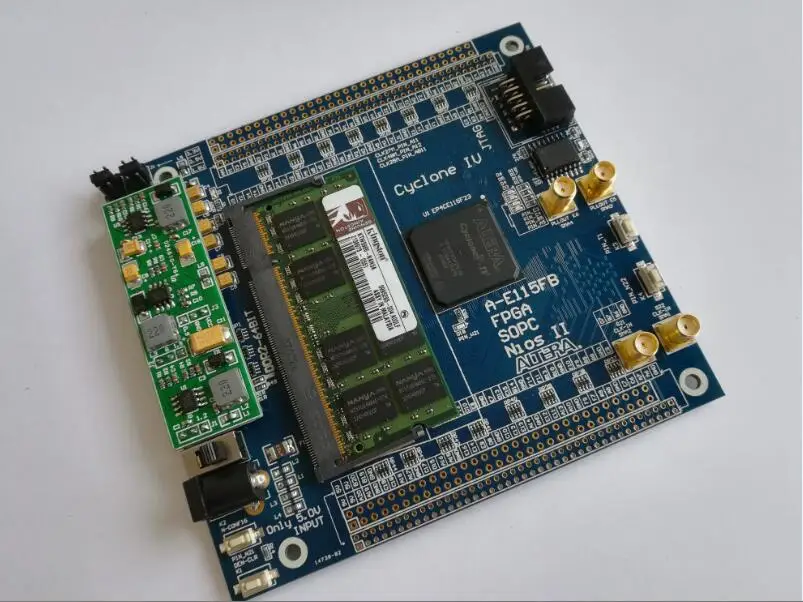

Altera макетная плата FPGA основная плата FPGA макетная плата FPGA DDR2 cyclone IV E115

Очень важно, чтобы его повторили три раза.

Начиная с 2019 года, плата a-e115fb будет настроена с M25P64, который также используется в сочетании с EPCS64.Больше не использовать M25P128

Начиная с 2019 года, плата a-e115fb будет настроена с M25P64, который также используется в сочетании с EPCS64.Больше не использовать M25P128

Начиная с 2019 года, плата a-e115fb будет настроена с M25P64, который также используется в сочетании с EPCS64.Больше не использовать M25P128

Основная плата изготовлен из 6-слойной металла. Два полных самолета.

ЦП: с помощью hurricane EP4CE115F23C8N iv, чип полностью большой, поэтому мы разработали и применили к 115 kiloliters

Чип последовательной конфигурации: SPI FLASH/128 M BI Емкость

DDR2 memory stick: ноутбук DDR2 64-bit флеш-накопитель, поддержка 1g/2g/4g/ddr533/667/800 64-битной памяти, пользователь может использовать гибко, 16 бит/32 бит или 64 бит PCSEH.

Интерфейс загрузки: Теперь мы используем только JTAG, JTAG также можно загрузить на saveEPCSEE-h ..

Часы Входное напряжение:· Нагрузка основной платы 25 м, 27 м, 48 м активные часы. Исключением является кристаллическая подкладка, удобная для пользователей. 2 SMA интерфейс часы вход, поддержка различия сигнала.Поддержка дифференциального сигнала

Ключ 4: на основной плате есть 3 самостоятельных ключа и ключ перенастройки.

Светодиодный: имеется 4 независимых светодиодный на основной плате для пользователя отладке.

Вторичное развитие доступного ввода/вывода:Пользователи беспокоятся о своем доступном порту ввода/вывода. Основная плата за исключением 1/0 уже использованных портов. Это также приводит к 124 полностью независимо от J/O портов100 Ом дифференциальное сопротивление. Это то, что ни одна другая Плата развития не может сравнить. Конечно, если вы не используете дифференциальный сигнал, он также может использоваться как обычный порт 1/0,Поддержка 3,3 v, 2,5 v и 1,8 v уровней.

Примечание для пользователей:

Все исходящие контакты ввода/вывода имеют одинаковую длину,Чтобы облегчить пользователей в разработке высокоскоростных модулей связи. Каждый из четырех 1/O штифтов имеет два цоколя. Есть 4 2X40 2,0-разделенные двухрядные интерфейсы на основной плате для удобства использования

3. 2,0-дистанционная извлечение штифта принимается для облегчения вторичного развития пользователей. Линия Dupont может использоваться для подключения других периферийных модулей или других модулей разработки DSP и ARM.

Отгрузочная ведомость>

1, основная плата a-e115

2. Одна карта памяти ddr2/1g/667 M

Три пять вольт

4. USB загрузчик

5, DVUm (не CD)

6. Четыре бронзовых столба

Основной материал

Размер платы 12x12 см

Для того, чтобы быть совместимым со старыми клиентами, новая версия сохраняет 2,0 интервалов в кодах. В то же время,Селективной очистки. В 2,54 рядах меньше 18 отверстий, чем 1/0 отверстий в 2,0 ряд. Есть 124 y0 pinholes в 2,54 ряд и 106 pinholes в 2,54 ряд.

Линия данных на этой основной плате только что выпустила ее сбор данных.

Характеристики

Brand Name
OllyMurs
Compatible With
FPGA
Accessory Type
Extension Board
