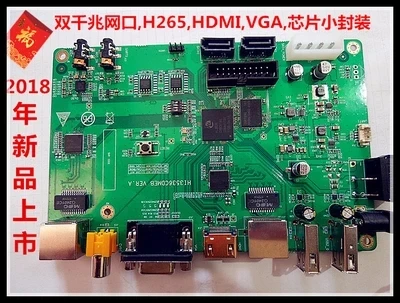

For HI3536CV100 development board transmission schematic PCB support 1080p H265 HDMI

Описание

Hi3536C, оригинальная плата, разработанная hsi, отправляет схему и PCB

Отгрузочная ведомость:

1. один набор HI3536C DEMO макетных карт, размер: 100x153

2, 12 В блок питания

3, ttl к RS232 последовательный порт линии

4. SDK по упаковке (включая все схемы платы разработки карты + PCB)

Процессор core

-ARM Cortex A7 двухъядерный 1,3 ГГц

-Мультипротокол видео кодек

-H.265 Основной профиль, код уровня 4,0

-H.265 Основной профиль, уровень 5,0 декодирование

-H.264 Базовый/основной/высокий уровень профиля 4,1

-H.264 Базовый/основной/высокий уровень профиля 5,1 декодирование

-MPEG-4 SP, L0 ~ L3/ASP L0 ~ L5 декодирование

-MJPEG/JPEG Базовая кодировка и декодирование

Видео кодек обработки

& Минус; 4x1080p30fps h. 265/h. 264 декодированный

& Минус; 8x720p30fps h. 265/h. 264 декодированный

& Минус; 16xd130fps h. 265/h. 264 декодированный

& Минус; 1x1080p30fps h. 265/h. 264

& Минус; декодирование JPEG 4x1080p30fps

-Поддержка CBR/VBR/AVBR/FIXQP/QPMAP пять код контроль скорости режимов

-Скорость выходного кода до 40 Мбит/с

-Область поддержки (ROI) кодирование

-Поддержка цвета к серому кодированию

Интеллигентая (ый) Видео анализа

-Интегрированный Интеллектуальный двигатель ускорения анализа, поддерживающий Интеллектуальное обнаружение движения, предотвращение периметра, видео-диагностика и другие интеллектуальные приложения анализа

Видео и обработки графики

-Поддерживает de-interlace, заточки, 3D денозирование, динамическое Увеличение контрастности, обработка мозаики и так далее

-Поддержка видео, графического выхода анти-мерцания обработки

-Поддержка масштабирования видео 1/15 ~ 16x

-Поддержка графического масштабирования от 1/2 До 2x

-Поддержка 4 окклюзионных зон

-Поддержка 8 региона OSD укладки

Аудио кодек

-Аппаратное применение мультипротокол аудио кодирования, поддержка ADPCM, g. 711, g. 726

-Применение программного обеспечения мультипротокол аудио кодека

Механизм безопасности

-Аппаратное применение AES/DES/3DES шифрования и дешифрования алгоритм

Интерфейс видеовыхода

& Минус; поддерживает 1 HDMI 1.4b hd выходной интерфейс с максимальным выходом 3840x216030fps

& Минус; поддерживает 1 VGA hd выходной интерфейс с максимальным выходом 1080p60fps

& Минус; поддерживает 2 самостоятельных hd выходных канала (DHD0, DHD1), которые могут выводиться через любой интерфейс hd (HDMI, VGA)

& Минус; DHD0 поддерживает 36 выходов кадра с максимальным выходом 3840x216030fps

& Минус; DHD1 поддерживает 16 выходов кадра с максимальным выходом 1080P60fps

& Минус; поддерживает 1 CVBS маркированный выходной интерфейс

& Минус; Поддержка 3 полноэкранных графических слоев GUI ARGB1555 или ARGB8888, которые соответственно используются для road 2 clear и road 1 clear

& Минус; поддерживает 2 слоя аппаратной мыши с ARGB1555 форматом, ARGB8888 настраиваемый формат и максимальное разрешение 256x256

Аудио-интерфейс

2 однонаправленный интерфейсов I2S/PCM

И минус; 1 вход переменного тока, поддерживает 16-путь соединения вход

& Минус; 1 выход, поддерживает двухканальный выход

& Минус; 16 бит голосовой вход и выход Поддержка

Сетевой интерфейс

2 порт gigabit Ethernet интерфейсов

& Минус; поддерживает три режима интерфейса: RGMII, RMII и MII

& Минус; поддерживает 10/100 Мбит/с полудуплексный или полный дуплекс

& Минус; поддерживает 1000 Мбит/с Полный дуплексный

& Минус; поддерживает TSO, чтобы уменьшить накладные расходы ЦП

Периферийный интерфейс

2 SATA3.0 интерфейсов

-Поддерживает PM функциональность

-Поддержка подвод

2 USB 2,0 хост-интерфейса Поддержка функции концентратора

Есть 3 интерфейса UART, один из которых поддерживает 4 линии

1 интерфейс SPI, поддерживает 2 ломтика

Поддержка 1 ИК-интерфейс

Поддержка 1 I2C интерфейс

Поддержка нескольких интерфейсов GPIO

Интерфейс памяти

1 16bit DDR3 SDRAM (синхронное динамическое ОЗУ) контроллер интерфейс
