Описание

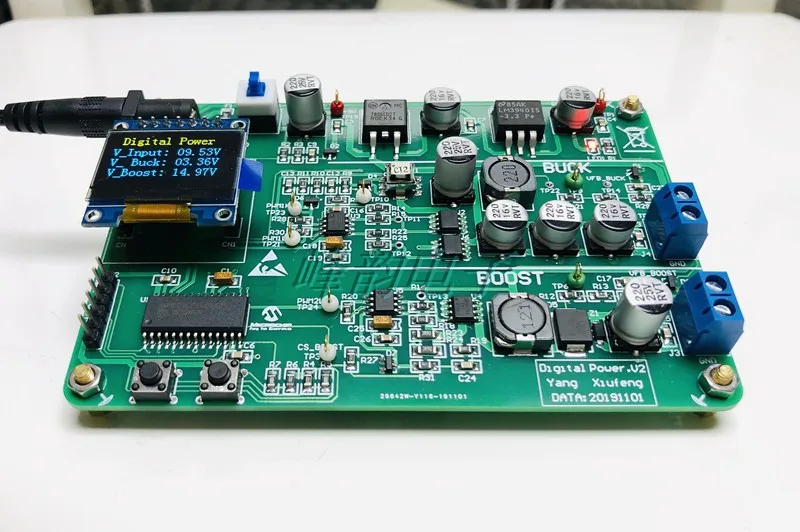

Цифровой стартовый комплект питания-это плата импульсного источника питания (SMPS), состоящая из отдельно синхронного понижающего преобразователя dc/dc и отдельно повышающего преобразователя dc/dc. На рис. 1-1 показана Схема блока высокого уровня цифрового набора для запуска электропитания. · Цифровой стартовый набор обеспечивает замкнутый цикл, управление режимом тока, контроль выходного напряжения, необходимого для поддержания пикового режима тока (PkCM) управления с помощью программного обеспечения, компенсатор с двойным нулем (2P22). Устройства dspic @ dsc обеспечивают необходимую память и периферийные устройства для преобразования АЦП, генерации ШИМ, аналогового сравнения и общего VO, поэтому для выполнения этих функций не требуется никаких внешних схем.

Управление блок-схема

Кольцо управления режимом пикового тока

Применение экземпляр

См. Схему цепи

Макетная плата вспомогательные материалы

OLED0.96 ЖК-дисплей данных

Программа

Схема пик рассеивания электронный

Макетная плата руководство пользователя программное обеспечение

Чип для передачи данных
