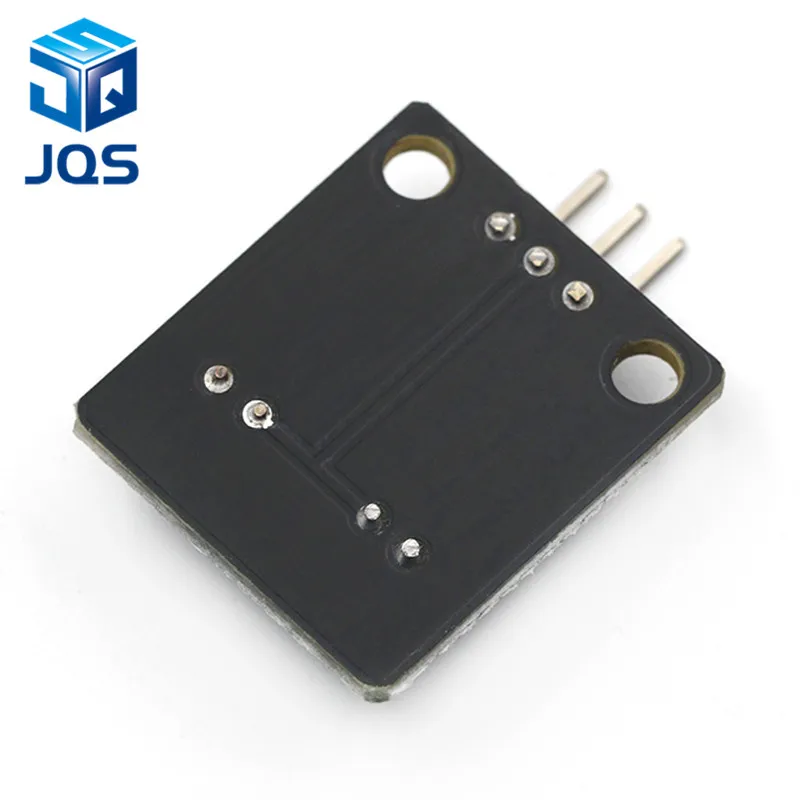

Фоточувствительный резистор датчик света аналоговый датчик яркости электронный провода finder модуль отслеживания для Arduino DIY Kit

Описание

Описание продукта:

Датчик яркости-аналоговый датчик. Его можно использовать в сочетании с Arduino сенсорной платой расширения 5,0, чтобы почувствовать различные цвета земли или рабочего стола и генерировать соответствующие сигналы. Он может осуществить интерактивные работы, связанные с цветом, а также может быть использован как тур патрульной машины. Распознавание в градациях серого или робот-футболист. Блок питания должен быть таким же, как контроллер, обычно 3,3 В или 5 В.

Технические характеристики

Рабочее напряжение: 3,3 В или 5 В

Рабочий ток: <20мА

Диапазон рабочих температур:-10 °C ~ + 70 °C

Обнаружения Разрешение: 10%

Тип интерфейса: аналоговый выход сигнала

Размер: 24 мм x 21 мм

Вес: 3 г

Интерфейс высокой четкости

S: выходной сигнал

+: Источник питания (VCC)

-: Грунт (GND)

Инструкции

Принцип работы

Датчик градации содержит белый светодиод высокой яркости и фоторезистор. Так как свет, возвращенный светоизлучающим диодом на различных градационных бумагах, отличается, фоторезистор получает возвращенный свет, и фоторезистор отличается в зависимости от интенсивности света. Значения сопротивления также отличаются, тем самым обеспечивая испытание серого значения.

Программирование принцип

Уровень серого датчика имеет трехштыревой, которая является положительным источником питания Vcc, наземным источником питания GND и концом сигнала S. при фактическом использовании датчик может быть непосредственно подключен к аналоговому интерфейсу контроллера Arduino, например, аналоговый порт A0, После включения Arduino, светодиодный индикатор подсветки датчика белого цвета, кнопка датчика размещается на другой серая бумага, данные считываются с помощью AD преобразования контроллера Arduino, И затем измеренная аналоговая величина печатается через последовательный порт.

Схема подключения

Порт S подключен к аналоговому входному контакту контроллера. Подключите 5 В и GND к + 5 В и GND блока питания, соответственно.

Образец программы

Подключите датчик яркости к контроллеру Arduino UNO в соответствии с программой и Проверьте значение выхода последовательного порта под различными серыми значениями.

Вакуум установка ()

{

Serial. begin (9600);/Откройте последовательный порт и установите скорость передачи данных последовательного порта до 9600bps.

}

Силы петли ()

{

Int вал;

Вал = аналог (0);/Подключите датчик яркости к аналоговому интерфейсу 0

Серийный. Печать ("шкала серого");/печать аналогового значения, считываемого через последовательный порт

Серийный. println (val, DEC);/печать аналогового значения, считываемого через последовательный порт

Задержка (100);

}

Эффект программы

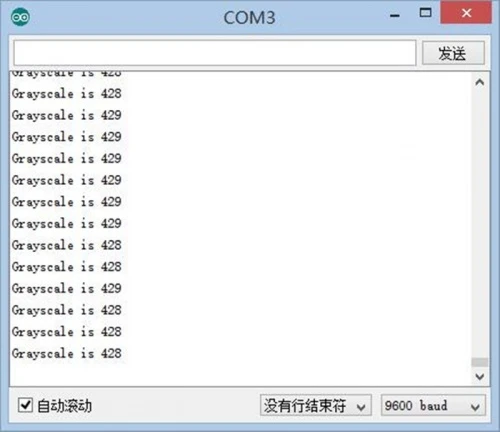

При обнаружении различных значений серого цвета отзывы возвращаются к измеренному значению в это время. Как показано на рисунке ниже, эта цифра является схемой данных, возвращенных последовательным портом, когда уровень серого датчика обнаруживает 85% серого значения.
