Описание

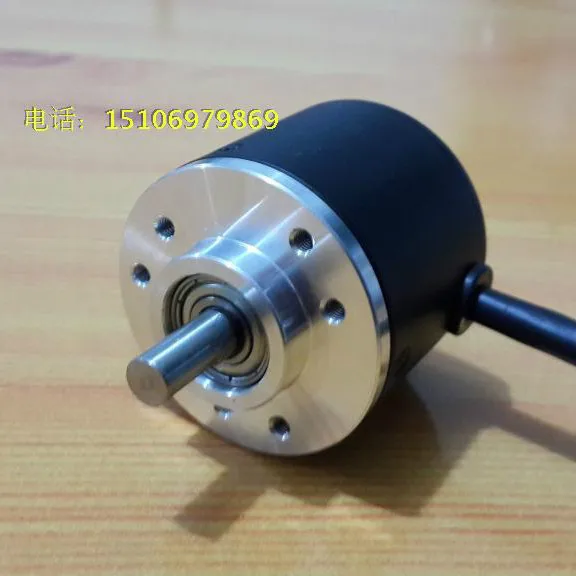

Модель: инкрементный Поворотный энкодер, AB двухфазный. Путем вращения решетчатого диска и оптрона, подсчет импульсного сигнала может быть определен.
Производительность: 400 P/R-400 импульсов на один оборот. Питание DC5-24 В. Максимальная Механическая скорость: 6000 об/мин, частота отклика: 0-20 кГц;
Размер: кодер размер основного корпуса: 39 × 35,5 мм; ось phi 6x13 мм; внеосевая Стопорная Платформа: 5 мм в высоту, 20 мм; фиксированная заготовка: три 3 мм винтовых отверстия в 120 градусов распределения или шесть 3 мм винтовых отверстий в 60 градусов распределения, расстояние до центра круга 14 мм;
Выход: AB двухфазный прямоугольный Ортогональный импульсный выход, Выходная цепь тип NPN открытый коллектор выход, тип выхода, чтобы принять внутренний подтягивающий резистор и MCU или PLC непосредственно подключен, например, 51 одночиповый микрокомпьютер или mitsubishi PLC (режим ввода ПЛК должен быть переключен с 0 В работы), Примечание: Если кодировщик не принимает устройства, не может непосредственно осциллограф (открытый коллектор выход, когда нет импульсных резисторов, нет выхода напряжения) к осциллографу добавьте два на АБ Двухфазное выходное сопротивление подтягивания;
Назначение: используется для измерения скорости вращения, угла, ускорения и длины объектов.
Сфера применения: Он применим к различным интеллектуальным контрольным измерениям изменения смещения, автоматическому отрезному станку длины, регулятору длины арматуры, измерению высоты человеческого масштаба для civil use, роботу для соревнований студентов колледжа и т. Д.
Особенности: маленький размер, светильник вес, легко устанавливается, высокая эффективность затрат значительные преимущества.
Выход проводки: фаза, фаза B, положительный источник питания Vcc, Заземление V0, экранированный провод.
Примечание: AB двухфазный выход не должен быть непосредственно подключен к VCC, в противном случае, он будет сжигать выходной транзистор.
