Масштабируемая втулка ретранслятора CC-Link FS-CCL-RPT

1. Основные характеристики сети CC-Link

Физический слой fieldbus CC-Link и MODBUS основан на технологии интерфейса RS485, которая в настоящее время широко используется. Стандарт CC-Link требует сети RS485 для поддержания высокой надежности и стабильности при скорости передачи данных до 10 Мбит/с. Поэтому в стандарте CC-Link технология RS485 была дополнительно определена и дополнена, включая топологию сети, сегмент, терминал, реле, ветку и другие идеи, и кабели, разъемы и средние используемые. Детальные технические характеристики также сделаны для таких компонентов сети, как реле и концентраторы.1,1. Когда стандарт CC-Link определяет передачу сигнала RS485, топология сети типа шины принимается, и сетевые компоненты и идеи, такие как сегменты сети, терминалы, ветви, ретрансляторы, и предложены разъемы, как показано на рисунке 1-1. Когда длина кабеля превышает расстояние, указанное по стандарту CC-Link или количество станций в сети превышает указанный номер, ретранслятор используется для разделения шины на два сегмента сети, сегмент 1 и сегмент 2, и головка и хвост каждого сетевого сегмента вызваны для терминала.

1,2. Две терминальные станции сетевого сегмента CC-Link RS485 должны быть оснащены конечными резисторами для подавления отражения сигнала. В соответствии с характерным сопротивлением кабеля, сопротивление оконечного резистора обычно составляет 110 Ом до 130 Ом, в то время как другие компоненты в сетевом сегменте станций не могут иметь Оконечные резисторы, поэтому важно определить, какая станция является терминалом сегмента.1,3. В соответствии со стандартом CC-Link общее количество устройств на месте может составлять 64. Когда количество узлов в сегменте большое, Сетевая связь может быть аномальной и надежность может быть уменьшена. В этом случае устройства, такие как ретрансляторы или концентраторы, должны использоваться для разделения на несколько сегментов.1,4. Расстояние от определенной станции до ствола RS485 называется веточной линией. Сигнал будет генерировать эхо в прямой линии, чтобы сделать сигнал искаженным. Обычно длина линии ветки не должна превышать 1 метр. Это самое идеальное соединение для устранения линии ветки путем подключения багажника к терминалу.

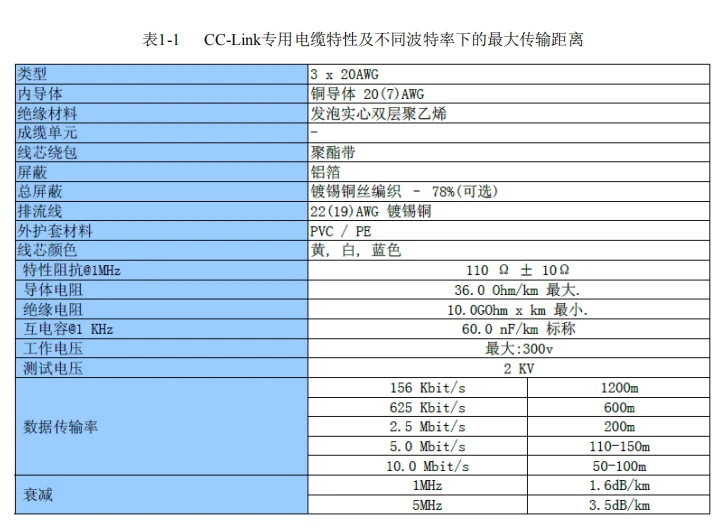

1,5. Средства связи CC-Link должны использовать специальный кабель, соответствующий стандарту CC-Link. Максимальная длина кабеля связи в сетевом сегменте CC-Link близка к скорости передачи данных. Максимальная скорость передачи данных, которую можно достичь по всей сети CC-Link, зависит от максимальной скорости передачи. Сегмент сети с самой большой длиной кабеля. Общие характеристики кабеля CC-Link и максимальное расстояние передачи при различных скоростях передачи приведены в таблице 1-1 ниже:

2. Основная цель и характеристики четырехзвездочного электронного втулка ретранслятора CC-Link

Четырехзвездочная электронная втулка ретранслятора CC-Link имеет следующие основные виды применения:2-1 функция филиала шины (Функция концентратора): CC-Link RS485 является топологией типа сетевого автобуса, которая не допускает разветвления, что увеличивает проблемы с проводкой. Комбинирование нескольких FS-CCL-RPTs в концентратор может изменить топологию сети CC-Link для достижения звездной и гибридной структуры сети для легкой проводки.2-2 функция ретранслятора: два интерфейса CC-Link Repeater могут самостоятельно управлять одним сетевым сегментом CC-Link, то есть максимальное расстояние передачи на соответствующей скорости передачи может быть увеличено. Также возможно осуществить каскадные. Таким образом, через гибридную сетевую структуру CC-Link, состоящую из ретрансляторов, расстояние передачи может достигать нескольких км в зависимости от количества каскадов (в зависимости от используемой скорости передачи).2-3 функции изолятора: каждый интерфейс CC-Link ретранслятора или концентратора может быть расширен в «сетевом сегменте» (который можно назвать «сегментным интерфейсом»), И каждый сегмент интерфейса электрически изолирован, то есть сегмент он электрически изолирован от сегмента. Это необходимо для защиты интерфейса, подавления помех и улучшения стабильности сетевой системы.2-4 диагностическая функция мониторинга: светодиодный индикатор на CC-Link repeater может контролировать рабочий статус каждого сегмента в сети CC-Link, чтобы предоставить справочную информацию для диагностики сети и устранения проблем.Четырехзвездный электронный повторитель CC-Link имеет следующие основные характеристики:FS-CCL-RPT используется в качестве ретранслятора в одной операции, и комбинации N могут быть расширены в 2N портовые концентраторы. Например, 2 пульта ДУ можно создать 4-портовый концентратор, и 3 пульта ДУ можно создать 6-портовый хаб..., который является очень гибкие и удобные в использовании.Физический слой прозрачной передачи: четырехзвездный электронный CC-Link повторитель прозрачно передается физическим слоем бит, и не имеет ничего общего с верхним слоем протокола. Таким образом, он применим ко всем верхним планам, основанным на RS485, таким как MODBUS и другие RS485.Нет различия между интерфейсом master/slave, нет входного/выходного интерфейса, нет терминала/нетерминального узла: для каждого интерфейса RS485 мастер/раб может быть подключен к любому интерфейсу.Скорость передачи данных 0 ~ 10 Мбит/с Адаптивная: Нет настроек переключателя или любой конфигурации программного обеспечения не требуется.Изоляция сегментов: каждый сегмент интерфейса изолирован друг от друга.Каскад: любой сегмент интерфейса можно каскадировать через повторитель CC-Link для расширения количества сегментов интерфейса.

3. Характеристики продукта и Основные технические параметры

4, Внешняя структура и определение сигнала терминала

5, Внутренняя схема блока

6. Топология применения четырехзвездочного электронного CC-Link втулка ретранслятора

Четырехзвездочная электронная FS-CCL-RPT втулка ретранслятора очень гибкая и может использоваться в качестве ретранслятора. Несколько могут быть объединены в концентратор. Например, N FS-CCL-RPT может быть расширен для формирования 2N портового концентратора. Сеть, звездная сеть, дерево сеть и гибридная сетевая топология. Пользователь должен правильно установить оконечный резистор, как показано на рисунке, в противном случае связь будет невозможна. ВКЛ и ВЫКЛ на рисунке показывают, что выключатель оконечного резистора на FS-CCL-RPT поворачивается в соответствующее положение. Небольшой красный квадрат означает, что пользователь должен установить 120 Ом оконечный резистор в этом положении. Согласно спецификации RS485, каждая станция должна быть непосредственно подключена к автобусу CC-Link, и ни одна ветка не должна быть создана. В противном случае сигнал будет генерировать эхо в линии ветви, чтобы вызвать искажение сигнала.6,1. Топология приложения как повторитель:FS-CCL-RPT является CC-Link RS485 повторитель, когда используется отдельно. Он только должен быть правильно проводным и правильно установить оконечный резистор. Он может работать нормально, когда питание включено, другие настройки не нужны. Ниже приведены различные топологии сети, используемые в качестве Ретрансляторов.Когда Длина шины превышает указанную длину или количество станций при соответствующей скорости передачи данных, шина делится на сегмент шины 1 и сегмент шины 2 повторителем, каждый сегмент поддерживает указанную длину и количество станций. Репитер на рисунке ниже является терминалом в сегменте шины 1, терминалом в сегменте шины 2 и терминалом в сегменте автобуса 3.

Сегмент шины 1 разветвлен ретранслятором и соединен с другим сегментом шины 2. спецификация шины RS485-это принцип доставки автобуса до конца, и повторитель должен быть установлен в месте ветки.Репитер на рисунке ниже является узлом в сегменте шины 1 и терминалом в сегменте шины 2.

Шина сегмент 1 и шина сегмент 2 соединены с повторителем. Двухсегментная шина может быть соединена в любом положении с повторителем. Повторитель на следующем рисунке является узлом как в сегменте шины 1, так и в сегменте шины 2.

6,2. Топология приложения как концентратор:При использовании FS-CCL-RPT для формирования ступицы необходимо открыть корпус и вытянуть Удлинительный кабель изнутри, а затем подключить Удлинительный кабель к гнездо расширения предыдущего модуля. N FS-CCL-RPT можно использовать для расширения 2N портовых концентраторов, таких как 2 могут образовать 4 порта, 3 могут образовать 6 портов, 4 могут образовать 8 портов..., можно использовать на расстоянии до 10 FS-CCL-RPT расширяется в 20-портовый концентратор. Если вам необходимо увеличить количество интерфейсов, вы можете использовать каскадные.

При использовании нескольких FS-CCL-RPTs для формирования концентратора требуется только один источник питания. Также возможно поставить два или более источника питания. В это время это резервный источник питания. Когда любой источник питания теряет мощность, он автоматически переключается на другой источник питания, и время переключения равное нулю.

Четырехзвездный FS-CCL-RPT электроники очень гибкий при использовании в качестве ступицы, что позволяет автобусным сетям, звездным сетям, деревным сетям и гибридным сетевым топологии. Ниже приводится различное применение топологий.

7: Вопросы и ответы

7,1 почему терминальные резисторы должны быть установлены на обоих концах (терминалах) сетевого сегмента RS485?Когда сигнал RS485 будет передан в кабеле, он будет генерировать отражение сигнала, то есть, передающий конец будет получать отраженный сигнал, генерируемый самостоятельно, что является сигналом ошибки. Это отражение сигнала может быть отменено, когда сопротивление параллельного соединительного резистора в конце кабеля равен характерному импедансу кабеля. Как правило, характерное сопротивление кабеля RS485 составляет 120 Ом, поэтому выходное сопротивление, установленное на обоих концах кабеля, составляет 120 Ом.7,2. Каковы протоколы связи для четырехзвездочного электронного FS-CCL-RPT втулка ретранслятора?Используется для CC-Link, MODBUS и нормальных RS485 бесплатных каналов связи.7,3. Сколько FS-CCL-RPTs можно использовать для расширения в концентратор?Данные, приведенные в нашем инструкции, могут быть расширены до 20 портов с помощью 10 FS-CCL-RPTs. Это консервативные данные. На самом деле, мы протестировали использование 25 единиц для расширения, работа очень Стабильная и надежная, но учитывайте, что рекомендуется, чтобы пользователь расширял до 10 единиц питания и других факторов. Когда существует более 10 единиц, каскад используется для расширения.7,4. Как определить максимальную скорость связи, которую может достичь вся сеть?FS-CCL-RPT втулка ретранслятора может быть использована для формирования сложных гибридных сетей. Длина каждого сетевого сегмента варьируется. Максимальная скорость связи, которую можно достичь по всей сети, зависит от самого длинного сетевого сегмента. Если вы хотите увеличить скорость связи, вы можете использовать его. Реле или концентратор делит более длинный сегмент, чтобы соответствовать вашему требованию скорости.7,5 какой результат потери оконечного резистора в сети?Когда кабель длинный или скорость связи высока, если сетевой сегмент теряет оконечный резистор, это, безусловно, сделает сеть не в состоянии общаться нормально, или он может общаться только при очень низком уровне. Независимо от длины кабеля сетевого сегмента, необходимо правильно установить оконечный резистор. Все сделано в соответствии с спецификациями, чтобы избежать сбоев связи, особенно некоторые раздражающие сбои программного обеспечения.7,6 Что происходит, когда ветка в сети RS485 слишком длинная?Это замедляет скорость передачи данных, а также может привести к ненадежному общению, или к каким-либо доступом к сайту и другим неясным мягким повреждениям. Длина линии ветки обычно контролируется в пределах 1 метра. Идеально подходит для подключения автобуса к терминалу. Длина линии ветки равна нулю, но может возникнуть проблема с подключением автобуса на одном терминале. Интерфейс RS485 продуктов Siemens, таких как PROFIBUS, PPI и MPI, использует две пары терминалов, что устраняет проблему веточных линий.7,7. Как осуществить высокоскоростную дальнюю связь CC-Link?Когда CC-Link общается на высокой скорости, такой как скорость связи 5 Мбит/с или более, максимальный кабель может достигать только 100 метров. Добавление нескольких ретрансляторов или концентраторов увеличит задержку сигнала, увеличит стоимость и troublesome блок питания. В настоящее время Передача Оптического волокна является лучшим экономически эффективным решением. Например, четырехзвездочные электронные адаптеры канала связи CC-Link FO2-CCL-S и FO2-CCL-M.
