FOURSTAR OMRON реле ПЛК серийный к Ethernet адаптеру для подключения OMRON реле ПЛК для оптоволкна вай-или Интернет через RS232 порт

Omron реле ПЛК Серийный порт к Ethernet адаптеру FS-ETH-OMR

Четырехзвездочная электронный FS-ETH-OMR представляет собой промышленный Серийный порт к Ethernet адаптеру для omron реле ПЛК (RS232 интерфейса с помощью PLC). Пользователи могут выполнять следующие функции с помощью конфигурации параметров:Обычный последовательный порт на сервер Ethernet, поддержка TCP или UDP, для обеспечения прозрачной передачи данных последовательного порта и сетевого порта.Стандартный шлюз MODBUS TCP/RTU обеспечивает двунаправленное преобразование между протокол MODBUS TCP и протокол RTU.Мульти-мастер-станция делится сервер последовательного порта и осуществляет мониторинг в реальном времени одного ПЛК или нескольких ПЛК. На одной шины последовательного порта одновременно.Удаленная загрузка ПЛК, загрузка данных программы и мониторинг ПЛК. Через LAN или интернетКак мы все знаем, Последовательная связь принимает режим отклика master-slave (также известный как тип запроса, тип выборки) для общения. Из-за исключительного доступа, характерного для последовательного порта, на одной из автобусов может быть только одна главная станция (также известная как хост-компьютер), и для нескольких основных станций невозможно одновременно управлять станцией PLC slave и данными. Рисунок 1/1-отличительная черта RS485 коммуникационная сеть топологии для одной мастерской станции.

Адаптер FS-ETH-OMR четырехзвездочной электроники использует технологию тайм деления, чтобы определить время работы с последовательным портом как слот времени. Благодаря разумному распределению времени на различные основные станции можно осуществить доступ к последовательному порту нескольких основных станций. После завершения работы слота последовательный порт будет сделан для других основных станций. Гарантируйте, что все основные станции имеют честный доступ к данным. До 96 основных станций можно получить доступ к одному устройству последовательного порта или к различным последовательным портам на автобусах одновременно, и поддержка нескольких основных станций для сбора данных и управления ПЛК, В то же время без изменения оригинальной конфигурации программного обеспечения и системы. Это точно так же при использовании одной основной станции. Рисунок 1/2 представляет собой мульти-мастер станции связи топологии сети с FS-ETH-OMR адаптер. Четыре основные станции на рисунке могут контролировать и контролировать ПЛК в режиме реального времени одновременно.

Особенности преимущества:Благодаря технологии тайм-дивизии до 96 основных станций могут одновременно получать доступ к устройству последовательного порта или к нескольким последовательным устройствам на автобусах, что позволяет множеству хостов одновременно собрать данные и манипулировать ПЛК. В типичной системе запроса, основная станция может быть выполнена для мониторинга на месте.B основная станция используется для центрального мониторинга, а основная станция C собирает данные в базу данных...Подходит для запросов RS485/232/422 систем (также известных как оплетки, системы отклика), как правило, как системы MODBUS. Обеспечить программное обеспечение драйвера виртуального последовательного порта для достижения бесшовного обновления существующих систем и повышения уровня управления и класса.Поддерживает прозрачное TCP/IP прямое подключение и двунаправленное преобразование протокола MODBUS TCP/RTU, полностью поддерживая различные программное обеспечение конфигурации. Мульти-мастер горячей работы в режиме ожидания. Несколько компьютеров могут запускать одно и то же или другое программное обеспечение для контроля за приобретением одновременно, не влияя на манипуляцию по. Если один компьютер парализован, другие компьютеры могут продолжать работать без какого-либо воздействия, увеличивая надежность системы.Сильное обнаружение неисправностей в сети и автоматический механизм повторного подключения.Промышленный дизайн, с сильной защитой от помех, последовательный порт и сетевой порт изолированы друг от друга.Миниатюрный дизайн, форма меньше, чем упаковка сигарет, DIN35mm стандарт с установкой рейки.Четырехзвездный электронный адаптер FS-ETH-OMR разработан в соответствии с промышленными стандартами. Он поддерживает отключение питания или автоматическое восстановление сети. Он имеет полный световой индикатор, чтобы указать рабочий статус адаптера. Интерфейс связи является электрически изолированным и молнии. Длительное время в сложных электромагнитных условияхСтабильная работа.Использование и настройки параметров этого продукта очень просты, используя настройки IE, никаких специальных программ настройки не требуется. Концепция ясна, пользователи не должны иметь сложную сетевую информацию, она очень подходит для профессионалов в области промышленной автоматизации, автоматизации КИПиА и других профессионалов промышленного контроля. FS-ETH-OMR подходит для Omron полного диапазона PLCs. Он подключен к RS232 интерфейсу PLC. Интерфейс связи RS232 PLC-разъем DB9F. Для большего количества продуктов общего назначения, пожалуйста, используйте четырехзвездный многоглавный общий последовательный сервер и MODBUS TCP/RTU шлюз FS-MM485A.

2. Характеристики и Основные технические параметры

3. Описание внешней структуры и компонентов

3,1, светодиодный индикатор: Есть три светодиодный индикаторы на изделии панель индикации статуса работы, как указано в таблице 3. 1.3,2. Кнопка по умолчанию: нажмите кнопку и удерживайте более 3 секунд. Пароль модуля будет восстановлен до заводской настройки по умолчанию: пустой пароль (без пароль); ip-адрес модуля восстановлен до заводской настройки по умолчанию: 192,168. 1,254, статический режим IP, шлюз: 192,168. 1,1, Маска подсети: 255,255. 255,0, это позволяет потребителю сбросить ip-адрес модуля и пароль к заводскому умолчанию.3,3. Интерфейс Ethernet:

Интерфейс RS232 3,4: интерфейс RS232-это контактный разъем DB9M в соответствии с технической спецификацией Omron PLC, его расположение сигнала Соответствует интерфейсу RS232 Omron PLC (DB9F), И есть кабель 0,5 м, прикрепленный к разъему DB9M FS-ETH-OMR непосредственно к разъему RS232 Omron PLC.

4, Описание параметров

4,1, введите интерфейс настройки параметров:Этот продукт использует Windows IE browser для установки параметров, без специального программного обеспечения. Такой подход является следующим:Подключите сетевой порт адаптера к сетевому порту компьютера; или подключите сетевой порт коммутатор Ethernet с сетевым кабелем, и подключите другой сетевой порт переключателя к сетевому порту компьютера.Вставьте последовательный порт адаптера в порт связи PLC и включите рабочий источник питания PLC.Параметры IP для настройки компьютера: ip-адрес = 192,168. 1. X (X = 2-253); Маска подсети = 255,255. 255,0; шлюз = 192,168. 1,1. Как показано на рисунке 4-1.

Нажмите кнопку по умолчанию на верхней поверхности адаптера более 3 секунд. После перезапуска модуля ip-адрес модуля будет восстановлен до заводской настройки по умолчанию: 192.168.1.254; пароль модуля возвращается к пустому паролю.В адресной панели IE browser введите ip-адрес модуля: 192.168.1.254, Воспроизводите окно ввода заказа выхода, в это время не нужно вводить пароль, напрямую нажать кнопку «войти», чтобы войти на рисунке 4/2 интерфейс настройки параметров.

Примечание: ip-адрес компьютера и адаптера должны быть гарантированы на одном сегменте сети, а не то же самое, то есть, первые три фазы ip-адреса совпадают с четвертым, и компьютер может получить доступ к модулю. Ip-адрес компьютера в этом образце 192,168. 1,108; ip-адрес адаптера-192,168. 1,254; Маска подсети для обоих: 255,255. 255,0; адрес шлюза для обоих: 192,168. 1,1.Кнопка Отмена: интерфейс настройки выхода параметров не сохранен.Кнопка отправки: Сохраните параметры и перезагрузите модуль. Каждый раз, когда вы устанавливаете параметры, вы должны нажать кнопку, чтобы сохранить параметры и перезагрузить модуль, прежде чем новые параметры будут иметь эффект.Если Вы меняете ip-адрес модуля, вам необходимо указать Новый ip-адрес при следующем входе. Если вы забудете ip-адрес или пароль, нажмите кнопку по умолчанию, чтобы восстановить Заводский ip-адрес и пароль по умолчанию.

4,2. Описание параметров:

Примечание: Параметры последовательного порта набора адаптера выше должны совпадать с параметрами последовательного порта ПЛК, подключенного к нему, чтобы общаться нормально!Пример: функция No-Data-Restart = Enable, не время перезапуска данных = 20, является: если последовательный порт или сетевой порт модуля не имеет передачи данных по какой-то причине (например, помехи), модуль ждёт 20 секунд для перезапуска, что может избежать "падения" модуля из-за помех и других причин. В общем, эту функцию можно выключить (отключить).

Примечание: настройка параметров допустима только в том случае, если функция связи мульти-мастер станции включена, то есть включить многохост (мульти-мастер станции включить) = да инструкция ответ таймаут) и RS485 коллизии времени (RS485 время обнаружения коллизии). Эти два параметра относятся к скорости передачи ПЛК последовательного порта, скорости отклика устройства последовательного порта, длине инструкции отправки и программного обеспечения приложения пользовательского верхнего компьютера. Он должен быть установлен на месте. См. Примеры в приложении к этому руководство.

5. Применение FS ≤ ETH ≤ OMR

FS-ETH-OMR-это продукт, который интегрирует множество функций, которые можно использовать в качестве обычного сервера Ethernet для осуществления двусторонней прозрачной передачи данных от последовательного порта к Ethernet, и для поддержки общего режима работы розетки и виртуального последовательного порт, связь, Также можно использовать в качестве стандартного шлюза от MODBUS TCP до RTU для осуществления двунаправленного преобразования от MODBUS TCP до MODBUS RTU протокол. Самое большое значение FS-ETH-OMR в том, что он поддерживает несколько основных станций, чтобы получить доступ к одному или более ПЛК устройств одновременно в режиме реального времени.5,1, как обычный последовательный порт к серверу Ethernet.5.1.1, FS ≤ ETH OMR используется в качестве общего последовательного порта для Ethernet-сервера для общих настроек:Последовательные настройки (настройка параметров последовательного порта): Baundrate (скорость передачи данных), databit (бит данных), Parity (контрольный бит), Stopbits (стоп бит), управление потоком (контроль потока должен быть таким же, как подключенный последовательный порт PLC, в противном случае он не может общаться нормально. Среди них выбор контроля потока нет ..Дополнительные настройки: Нет-данные-Перезагрузка = отключение; нет времени перезапуска данных: нет значения после отключения.Мульти-хост настройки (настройка Мульти-основной станции): протокол (протокол) = нет (без прозрачной передачи протокола); включить мульти-хост (мульти-мастер станции включить) = нет (включить функцию многофункциональной станции); время выполнения инструкции (RS485 инструкция ответ таймаут): отключение функции многофункциональной станции после установки бессмытого; RS485 коллизия времени (Время обнаружения столкновений RS485): Отключите функцию многофункциональной станции после настройки бессмыслового.Настройки сети (сетевой параметр Устанавливает): IP устройства (ip-адрес модуля): каждое сетевое устройство в одной локальной сети должно иметь другой ip-адрес и тот же адрес сегмента, то есть, первые три элемента ip-адреса одинаковы, и четвертое Изделие отличается, например, 192.168.1.X. Маска подсети (маска подсети): она должна быть такой же, как маска подсети локальной сети. Например: 255.255.255.0. Шлюз (шлюз): должен быть таким же, как и локальный шлюз локальной сети. Например: 192,168. 1,1. Другие параметры задаются в зависимости от следующих топологий подключения к сети.5.1.2, компьютеры связываются с omron PLC по EthernetСоединение между компьютером и FS-ETH-OMR может использовать Стандартное программирование сокета или программное обеспечение виртуального последовательного порта. Преимущество использования программного обеспечения виртуального последовательного порта заключается в том, что пользователи не должны программировать. После простой настройки программного обеспечения виртуального последовательного порта на компьютере, виртуальный последовательный порт может быть сгенерирован на компьютере. В это время последовательный порт компьютера соединен с последовательным портом FS-ETH-OMR по кабелю. Таким образом, пользователь может использовать Оригинальное программное обеспечение приложения для связи с устройством последовательного порта пользователя без каких-либо изменений.На cd-rom четырехзвездочных электронных продуктов есть программное обеспечение VCOMM с Виртуальным последовательным портом. См. Руководство по использованию программного обеспечения. Только настройка параметров компьютера подключена к FSETHOMR через VCOMM virtual serial программное обеспечение. Через это соединение, данные программы могут быть загружены, загружены и контролируются программным обеспечением Omron PLC, и PLC может контролироваться и управляться многими программным обеспечением мониторинга, такими как король конфигурации.Рис. 5,1/1 должен установить FS-ETH-OMR как tcp-сервер, и VCOMM виртуального последовательного порта программного обеспечения на компьютере к TCP клиенту. После установки TCP соединения, последовательный порт COM3, Пользователь выбирает использовать этот последовательный порт COM3 для связи с PLC в программном обеспечении приложения компьютера.

Параметры связи по умолчанию интерфейса RS232 omron PLC следующие: бит данных = 7 бит, контрольный бит = даже (даже проверить), стоп бит = 2 бит, скорость передачи данных составляет 9600 bpss, сокращается как: 9600, 7E 2. Эти Параметры последовательного порта различных серий ПЛК могут отличаться, и пользователи также могут изменить эти параметры при конфигурации ПЛК. Установите Параметры последовательного порта FS-ETH-OMR в соответствии с фактическими параметрами.

Настройки программного обеспечения Omron CXProgrammer:В основном меню программного обеспечения для программирования omron PLC CX-Programmer нажмите «файл \ Новый», выберите тип PLC и Установите параметры связи: выберите тип сети, чтобы установить номер порта COM порта, произведенного в VCOMM виртуальном последовательном порте программного обеспечения для сетевого типа; параметр последовательного порта 9600, 7E2. Следующее использование совпадает с использованием кабеля программирования RS232 для прямого подключения порта RS232 PLC, который может загружать, загружать, сравнить и контролировать данные программы.

5,2, общий сервер последовательного порта как несколько основных станцийЭта функция является самой большой изюминкой этого продукта. Независимо от того, использует ли FS-ETH-OMR протокол-бесплатную передачу или MODBUS TCP/RTU шлюз (подключение MODBUS TCP основной станции и MODBUS RTU slave станции), мульти-мастер станции связи можно осуществить.Многофункциональная Функция обмена станциями четырехзвездочного адаптера электронной FS-ETH-OMR заключается в использовании технологии тайм-дивизиона для определения времени работы с последовательным портом в качестве разъема времени. Благодаря разумному распределению времени для различных основных станций, можно осуществить доступ к последовательному порту мульти-мастер станции. После завершения работы слота последовательный порт будет отдан для других основных станций. Гарантируйте, что все основные станции имеют честный доступ к данным. До 96 основных станций можно получить доступ к одному устройству последовательного порта или к различным последовательным портам на автобусах одновременно, и поддержка нескольких основных станций для сбора данных и управления одновременно без изменения оригинальной конфигурации программного обеспечения и системы. Это точно так же при использовании одной основной станции.Обратите внимание на то, что FS-ETH-OMR использует сеть master-slave-response (также называется query-type) RS485/RS422/RS232 для передачи нескольких основных станций, как правило, таких как MODBUS. Программное обеспечение для программирования ПЛК не поддерживает несколько компьютеров основной станции, и программа ПЛК загружена, загружена, контролируется и так же, так как коммуникационная программа программного обеспечения PLC не полностью написана в соответствии с режимом отклика master-slave, один компьютер загружает программы из PLC, И другой компьютер также будет загружать программы в ПЛК одновременно. Что случилось? Это не имеет никакого значения!). Программное обеспечение конфигурации, например Kingview или touch screen, должно быть использовано для обеспечения связи с несколькими основными станциями.5.2.1 FSETHOMR используется в качестве настройки, когда мульти-мастер станция делится сервер последовательного порта.FS-ETH-OMR поддерживает TCP соединение до 96 основных станций, и чем больше основных станций подключены, тем медленнее скорость отклика будет. Мы считаем, что когда количество основных станций не превышает 4, скорость отклика может соответствовать общим требованиям промышленного контроля, и скорость отклика такая же, как у одной основной станции.FS-ETH-OMR настройки:Для настроек общих параметров, таких как информация о устройстве и серийные настройки, обратитесь к предыдущее введение, которое не будет описано здесь. На рисунке 5,2-1 показаны настройки FS-ETH-OMR как многомастер общий последовательный сервер. Основные моменты заключаются в следующем:Установите ip-адрес FS-ETH-OMR таким же, как первые три элемента ip-адресов других устройств в сети. Четвертое Изделие отличается.Установите для FS-ETH-OMR номер порта. Если это Modbus TCP к шлюзу RTU, порт 502 обычно используется.Режим работы = tcp-сервер (tcp-сервер);Протокол = None (без прозрачной передачи) устанавливается в соответствии с фактическим использованием.Включить многохост = да (включена многофункциональная функция);Время выполнения инструкции (время ожидания ответа команды RS485) = настройка на месте в соответствии с фактическими условиями;RS485 время коллизии = RS485 время обнаружения коллизии = сайт установлен в соответствии с реальной ситуации;

Основная станция-это установка, когда компьютер:Когда основная станция-это компьютер с сетевым портом, ip-адрес каждого компьютера должен быть другим адресом в одном сегменте сети. Если вы используете режим передачи без протокола, вы можете установить и использовать программное обеспечение VCOMM virtual serial port, предоставленное с оптическим диском, и установите режим работы программного обеспечения виртуального последовательного порта на каждом компьютере основной станции клиенту TCP (Клиент TCP). Все они подключаются к ip-адресу и номеру порта FS-ETH-OMR. После того, как TCP соединение будет создано, последовательный порт будет произведен на компьютере, и пользователь будет выбрать использовать этот последовательный порт в своем программном обеспечении приложения для связи с PLC, как PL. C подключается непосредственно к последовательному порту материнской платы компьютера.Если шлюз MODBUS TCP/RTU используется, только протокол MODBUS TCP выбирается в программном обеспечении приложения компьютера основной станции (например, Kingview и другое программное обеспечение конфигурации), и ip-адрес и номер порта подключенного FS-ETH-OMR, И должны быть указаны соответствующие параметры, такие как адрес пользователя от устройства последовательного порта станции.Настройки, когда основная станция является устройством последовательного порта:Если основная станция является устройством последовательного порта, таким как сенсорный экран, последовательный порт основной станции PLC, компьютер и т. Д., необходимо использовать обычный последовательный порт для сервера Ethernet для подключения устройства последовательного порта основной станции и FS-ETH-OMR, Чтобы установить последовательный порт на сервер Ethernet в качестве Клиента TCP (Клиент TCP) для подключения к ip-адресу и номеру порта FS-ETH-OMR. Использование TCP соединения-это как подключение основного последовательного порта станции непосредственно к последовательному порту пользовательской рабочей станции.5.2.2 топология сетевого подключения для связи с мульти-мастер станциейРис. 5,2/2 является топологией соединения мульти-основной станции без сети передачи протокола. Несколько основных станций могут контролировать PLC, в режиме реального времени одновременно. Каждая основная станция может использовать одно и то же или другое программное обеспечение мониторинга конфигурации.

5.2.3, несколько важных параметров, когда мульти-мастер связиСледующие настройки параметров времени важны для мульти-мастер связи, которая включает надежность и скорость отклика мульти-мастер связи. Эти параметры относятся к оборудованию пользователя, прикладному программированию и скорости передачи данных последовательного порта. Реальная ситуация установлена.Время отключения инструкции: время ожидания ответа команды RS485:Максимальная разница во времени между сетевым портом пользователя, отправляющим данные команды и сетевым портом, получающим данные команды. Этот параметр относится к скорости передачи последовательного устройства пользователя, скорости отклика последовательного устройства и длине команды передачи. Обычно Отрегулируйте от 256 мс, уменьшение может увеличить скорость связи и увеличить передачу, которая может адаптироваться к большим блокам данных. Диапазон настройки этого параметра составляет 32 ~ 8000 мс. RS485 коллизия времени: модуль обнаруживает, что шина RS485 бездействительна после отправки данных на автобус. Этот параметр и скорость передачи данных и строк последовательного устройства пользователя.Скорость отклика устройства имеет отношение. Этот параметр очень важен, обычно начиная с 150 мс, уменьшая скорость отклика на связь и увеличивая стабильность связи. Диапазон настройки этого параметра составляет 5 ~ 255 мс. Нет-перезапуск данных, нет времени перезапуска данных: Эта функция аналогична функции часов и предназначена для повышения надежности системы. Когда модуль вызывает последовательный порт или по какой-то причинеКогда на сетевом порту нет передачи данных, подождите установленное время и перезагрузите модуль. Эта функция обычно не допускается. Пользователь может решить, включить ли эту функцию в зависимости от фактической ситуации на месте. Диапазон настройки времени перезапуска данных не составляет 5 ~ 1270 секунд. Для примера настройки этих двух параметров, см. Следующее приложение: "Использование FS-ETH-OMR для одновременного мониторинга многовековой станции OMRON PLC пример программы".5,3. Удаленная связь через интернетFS-ETH-OMR обеспечивает удаленную связь по всему миру через Интернет, является ли он проводным широкополосным или 3g беспроводным доступом в Интернет, и Интернет-связь доступна, где бы ни была сеть. Существует множество вариантов для осуществления удаленной связи в Интернете, таких как отображение портов и vpn-карта. Независимо от того, какое решение вам нужно, чтобы маршрутизатор подключился к Интернету, чтобы решить проблему удаленного доступа к роутеру через Интернет. Решить проблемы, как правило, имеют следующие два способа:Подача заявки на фиксированный ip-адрес оператору Интернета является более дорогим.Используйте разрешение динамического имени домена, чтобы подать заявку на бесплатное или Платное имя домена поставщику услуг динамического имени домена и использовать имя домена вместо ip-адреса. Таким образом, независимо от изменения ip-адреса, имя домена будет указывать на ip-адрес в режиме реального времени, так же, как мы обычно посещаем веб-сайт. Существует множество поставщиков услуг с динамическим именем домена (DNS), таких как скорлупа арахиса, которые предоставляют им бесплатные и платные динамические услуги по имени домена.Мы консультируемся с сервисами и тарифами динамических именов домена. Сначала пользователь должен подать заявку на имя домена от поставщика услуг DNS и зарегистрировать его на маршрутизатор, подключенный к модулю сервера, так что имя домена используется для доступа в Интернет. На рисунке 5,3-1 показана топология сети связи FS-ETH-OMR в Интернете. FS-ETH-OMR ПЛК полевого подключения установлен на tcp-сервер и подключен к Интернету через маршрутизатор. На удаленном компьютере вам нужно только иметь доступ к Интернету; другой последовательный к серверу Ethernet, например, четырехзвездный электронный FS-MM485A установлен клиенту TCP. Рис. 5,3-1 позволяет компьютеру удаленно получать доступ к ПЛК через Интернет или использовать последовательное устройство, например сенсорный экран для связи с PLC вне сайта. Удаленная загрузка, загрузка данных программы ПЛК и мониторинг PLCs, а также многомастер-доступ могут быть выполнены.

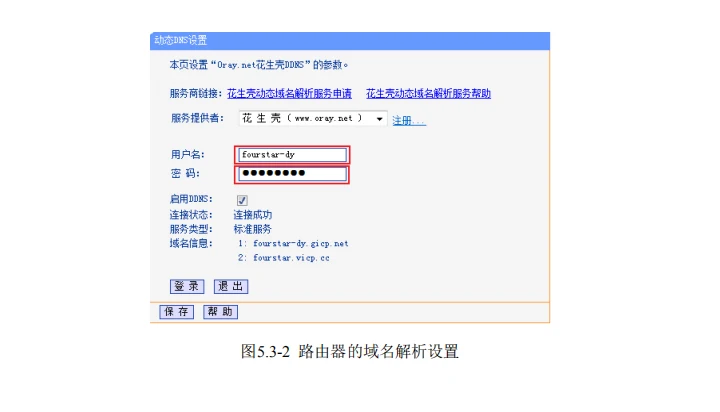

В этом случае имя домена использует свободное динамическое имя домена арахисовая скорлупа, для которого мы применили: fourstar. vicp. cc, маршрутизатор-маршрутизатор с функцией разрешения динамического домена. Введите номер учетной записи и пароль, которые мы подали в арахисовая скорлупа компании на роутере, и вы можете увидеть разрешенное имя домена fourstar. vicp. cc .. Как показано на рисунке 5,3/2.

Маршрутизатор также должен сделать настройки отображения портов, как показано на рисунке 5,3/3. таким образом, когда удаленный клиент соединяется с именем домена fourstar. vicp. cc и порт 8899 через Интернет, ip-адрес домена fourstar. vicp. cc (то есть внешний сетевой адрес маршрутизатора) Автоматически решается, и порт 8899 предоставляет доступ к Интернет-адресу маршрутизатора 192.168.1.254 и номеру порта 8899, тем самым обеспечивая удаленный доступ к FS-ETH-OMR и ПЛК. Подключен к нему через Интернет.

Компьютер, так как клиент может быть подключен к Интернету через маршрутизатор, или не может быть подключен к Интернету через маршрутизатор, или GPRS, 3g, 4G, WiFi и т. Д. можно использовать до тех пор, пока он может быть подключен к Интернету.Маршрутизатор на рисунке 5,3/1 может также использовать маршрутизатор 3g и сетевую карту 3g для обеспечения беспроводной связи в Интернете по всему миру. Беспроводная связь между модулями и ПК может быть осуществлена до тех пор, пока они могут серфинга интернет беспроводной ly.Метод настройки использования беспроводной связи в основном такой же, как описано выше, но использование 3G роутеров и беспроводных сетевых карт, производимых различными производителями, может отличаться. Пожалуйста, прочитайте соответствующее руководство по продукту. Когда модуль используется в качестве сервера, лучше всего использовать маршрутизатор 3g с функцией динамического имени домена для подключения к нему.Необходимо обратить внимание пользователей на то, что текущий мобильный TD-SCDMA 3g и сетевые карты Unicom WCDMA 3g используют индивидуальные сетевые ip-адреса, могут использоваться только в качестве клиентов, не может быть использован в качестве сервера, чтобы принять доступ к клиенту, Телеком CDMA2000 EVDO 3g Интернет-карты используют открытые сетевые IP адреса, Может использоваться как сервер или клиентская сторона, поэтому мы рекомендуем использовать телекоммуникационную сетевую карту CDMA2000 EVDO 3g.6, часто задаваемые вопросы6,1. При использовании FS-ETH-OMR для осуществления многохостовой последовательной связи, какова скорость отклика каждого хоста?Скорость отклика мульти-хост связи, конечно, медленнее, чем у одного хоста. Чем больше количество хостов, тем медленнее ответ. Как правило, когда количество хостов меньше 4, скорость отклика может соответствовать требованиям общей системы промышленного контроля, и скорость отклика эквивалентна скорости одной основной станции.6,2. Почему FS-ETH-OMR обеспечивает многоузловую связь? После нескольких часов нормальной работы связь прерывается. Последовательный порт не может получить данные рабского устройства. После того, как питание снова включено, оно может начать нормальную работу.Это вызвано тем, что разрыв во времени коллизии RS485 слишком мал, чтобы увеличить это время. Для повышения прочности системы, вы также можете включить функцию перезапуска данных и установить время перезапуска данных не до соответствующего значения, так что, когда время прерывания связи превышает это значение, модуль будет повторно включен. Запуска двигателя.6,3. Почему один компьютер использует программное обеспечение для программирования ПЛК для загрузки, загрузки, монитора и т. д. через FS-ETH-OMR и PLC обычно. При одновременном использовании нескольких компьютеров для выполнения этих операций, он не работает правильно?Применение FS-ETH-OMR воплотить в жизнь мульти-мастер коммуникации, поддержка master-slave отклика (также называется запрос) RS485/RS232/RS422 сети, таких как MODBUS или свободный порт, Связь протокол. Он не поддерживает несколько основных компьютеров, чтобы использовать программное обеспечение для программирования ПЛК для загрузки, загрузки, монитора и других операций на ПЛК одновременно, потому что коммуникационная программа программного обеспечения PLC не полностью написана в соответствии с режимом отклика master-slave, И это связано с внутренней перезаписью ПЛК программ и данных (вообразите, что один компьютер загружает программы с ПЛК, а другой компьютер также загружает программы на ПЛК в то же время время. Что происходит с итетом? И это не имеет значения!). Пользователь должен использовать программное обеспечение конфигурации, например Kingview или сенсорный экран, для осуществления нескольких мастер-сообщений.6,4. Руководство пользователя FS-ETH-OMR поддерживает прозрачную передачу данных. Почему он не может общаться, когда он используется для других выделенных каналов связи PROFIBUS, MPI, PPI, CC-Link или PLC интерфейса RS485?Любой последовательный к серверу Ethernet, последовательный к беспроводному устройству и т. Д., используется для соответствия с асинхронным последовательным режимом связи UART, и его физическим интерфейсом может быть RS232, RS485, RS422 интерфейс. В то время как PROFIBUS, MPI, PPI, CC-Link и т. Д. Имеют физические интерфейсы RS485, они являются специализированным протокол fieldbus и не следуют асинхронному последовательному способу связи UART.

Использование FS-ETH-OMR, чтобы воплотить в жизнь пример программы мониторинга omron PLC в то же время с помощью нескольких основных станций

Проверка связи между Kingview и Omron CPM2A PLC мульти-мастер-станциейПриложения PLC и инженерные файлы Kingview в этом образе сохранены в папок: omron CPM2A PLC program и Kingview projectКак показано на рисунке 1/1, в этом случае, FS-ETH-OMR используется для подключения RS232 порт и компьютер Omron CPM2A PLC, VCOMM виртуальный последовательный порт программного обеспечения установлен в компьютере, и генерируется виртуальный последовательный порт. Последовательный порт выбран для использования последовательного порта в программном обеспечении Kingview для реализации непротокол прозрачной передачи данных между последовательным портом и портом RS232 Omron PLC.
