FPGA макетная плата, бинокулярный CMOS, алгоритм обработки изображений, гигабитный сетевой модуль, EP4CE10 ETree

6 353 руб.

Описание

Посылка 1: FPGA макетная плата + одиночный MT9V011 модуль камеры

Посылка 2: FPGA макетная плата + двойной MT9V011 модуль камеры + двойной коммутатор камеры

Посылка 3: FPGA макетная плата + двойной MT9V011 модуль камеры + двойной коммутатор камеры + гигабитный сетевой модуль

1. Карта ресурсы


FPGA (EP4CE10) Четыре-цифровой, цифровой трубки 100 Mbp Ethernet интерфейс (RTL8201) Аудио интерфейс (WM8731) Интерфейс VGA (ADV7123) Последовательный порт поворота USB (CH340) SPI Flash (4 Мбит) Память (4× 8m× 8bit SDRAM) Микро-интерфейс sd-карты TFTLCD экранный интерфейс Одиночный КМОП Камера интерфейс Бинокулярный CMOS Камера интерфейс Независимых ключей Светодиодный

2. Соответствие курсы

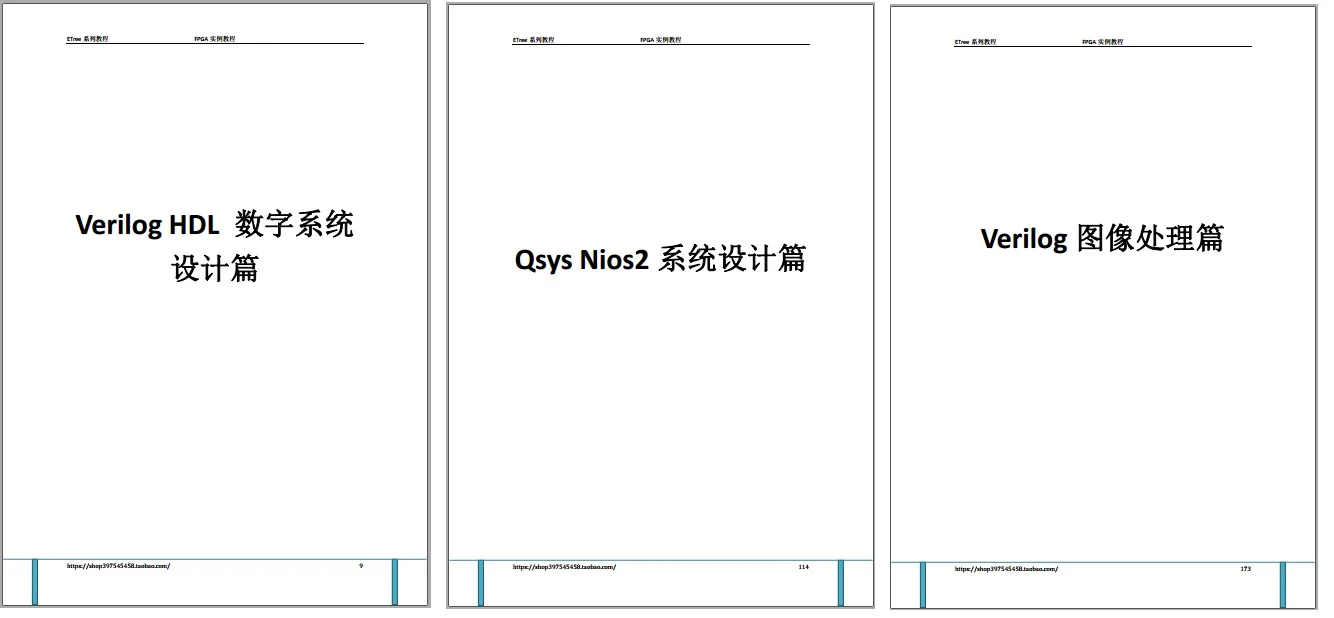

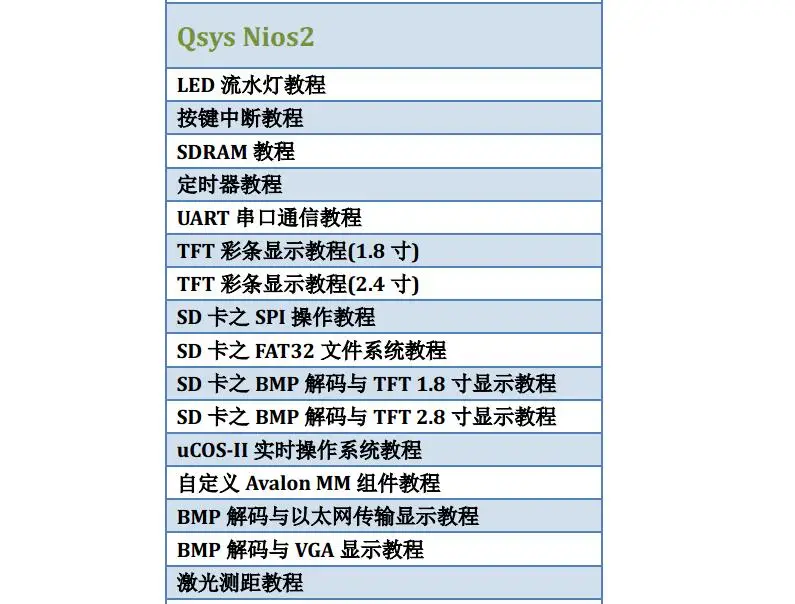

Три вспомогательные оригинальные учебники, помогут вам достичь следующего уровня!

FPGA макетная плата, бинокулярный CMOS, алгоритм обработки изображений, гигабитный сетевой модуль, EP4CE10 ETree

FPGA макетная плата, бинокулярный CMOS, алгоритм обработки изображений, гигабитный сетевой модуль, EP4CE10 ETree

FPGA макетная плата, бинокулярный CMOS, алгоритм обработки изображений, гигабитный сетевой модуль, EP4CE10 ETree


FPGA макетная плата, бинокулярный CMOS, алгоритм обработки изображений, гигабитный сетевой модуль, EP4CE10 ETree

Будьте внимательны: обработка verilogизображения основана наMT9V011Для разработки, использование других камер требует самотрансплантации.

3. Чехол для презентаций

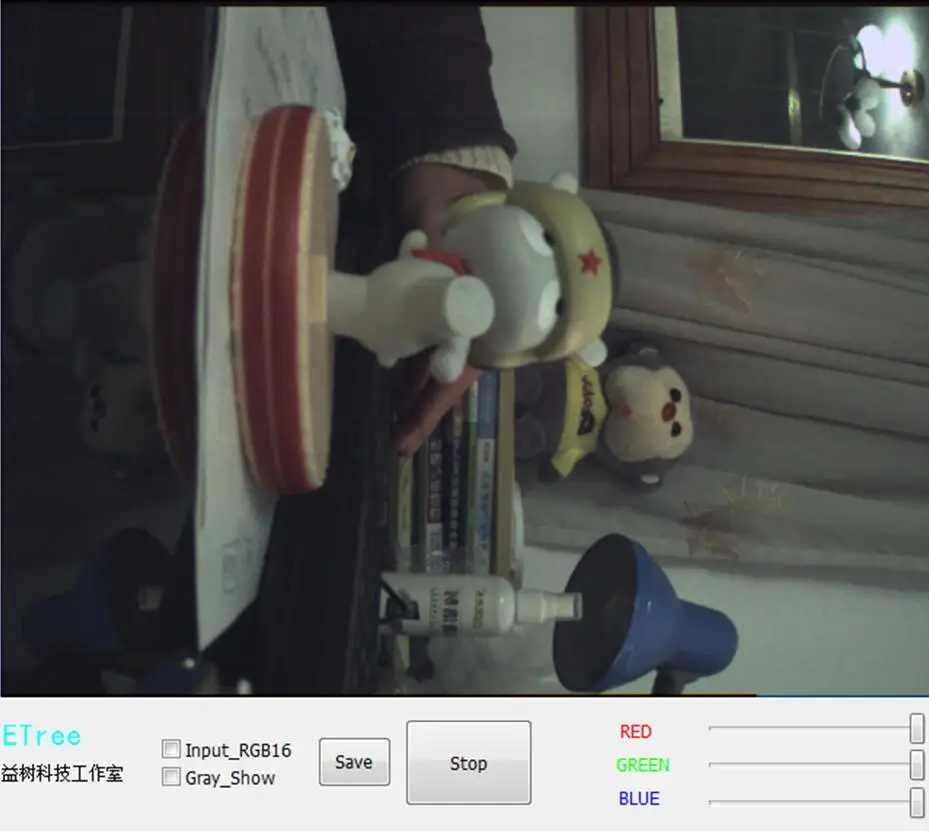

Case1: MT9V011 камера Ethernet дисплей

FPGA макетная плата, бинокулярный CMOS, алгоритм обработки изображений, гигабитный сетевой модуль, EP4CE10 ETree

Case2: декодирование BMP и дисплей передачи Ethernet (NIOS2programme)

FPGA макетная плата, бинокулярный CMOS, алгоритм обработки изображений, гигабитный сетевой модуль, EP4CE10 ETree

Case3: алгоритм обнаружения кромок (Sobel)

FPGA макетная плата, бинокулярный CMOS, алгоритм обработки изображений, гигабитный сетевой модуль, EP4CE10 ETree

Case4: гистограмма серый алгоритм растяжения (Verilog)

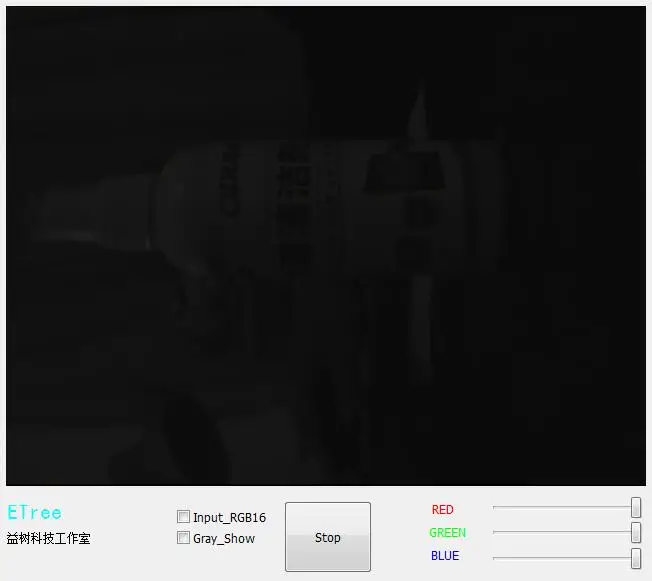

На следующем рисунке изображен оригинальный серый цвет

FPGA макетная плата, бинокулярный CMOS, алгоритм обработки изображений, гигабитный сетевой модуль, EP4CE10 ETree

Эффект изображения после растяжения гистограммы серого цвета

FPGA макетная плата, бинокулярный CMOS, алгоритм обработки изображений, гигабитный сетевой модуль, EP4CE10 ETree

Case5: автоматические схемы баланса белого (Verilog)

Видеоэффекты перед балансом белого являются следующими, смещение цвета

FPGA макетная плата, бинокулярный CMOS, алгоритм обработки изображений, гигабитный сетевой модуль, EP4CE10 ETree

Видеоэффект после обработки баланса белого является следующим., нормальный цвет

FPGA макетная плата, бинокулярный CMOS, алгоритм обработки изображений, гигабитный сетевой модуль, EP4CE10 ETree

Case6: NIOS2 BMP декодирование и VGAdisplay

FPGA макетная плата, бинокулярный CMOS, алгоритм обработки изображений, гигабитный сетевой модуль, EP4CE10 ETree

Case7: бинокль MT9V011 зум VGA дисплей (узкий)

FPGA макетная плата, бинокулярный CMOS, алгоритм обработки изображений, гигабитный сетевой модуль, EP4CE10 ETree

Case8: Бинокулярный MT9V011 UDP сетевой экран

FPGA макетная плата, бинокулярный CMOS, алгоритм обработки изображений, гигабитный сетевой модуль, EP4CE10 ETree

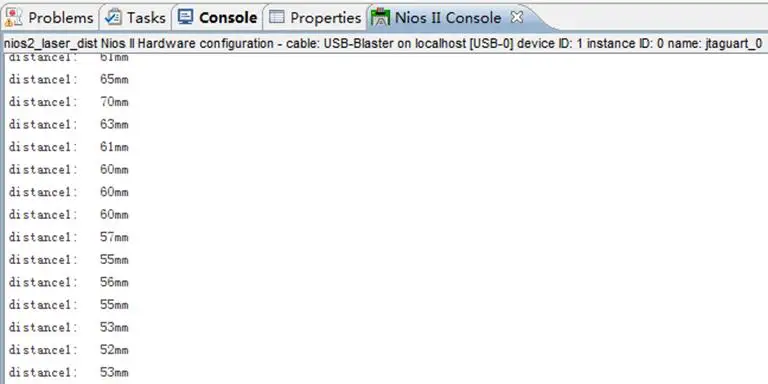

Case9: Лазерный диапазон (NIOS2 программа, максимальное расстояние испытания 2 м)

FPGA макетная плата, бинокулярный CMOS, алгоритм обработки изображений, гигабитный сетевой модуль, EP4CE10 ETreeFPGA макетная плата, бинокулярный CMOS, алгоритм обработки изображений, гигабитный сетевой модуль, EP4CE10 ETree

Case10: MT9M001 Камера гигабитный сетевой экран

Аппаратное подключение, внешний гигабитный сетевой модуль;

FPGA макетная плата, бинокулярный CMOS, алгоритм обработки изображений, гигабитный сетевой модуль, EP4CE10 ETree

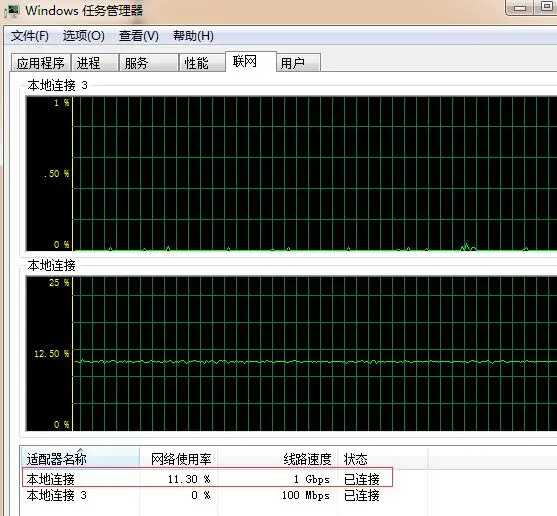

Верхний Компьютерный дисплей, камера видео данных 1280×720 @ 15 рамка, менеджер задачи дисплей заполнение 11.30%FPGA макетная плата, бинокулярный CMOS, алгоритм обработки изображений, гигабитный сетевой модуль, EP4CE10 ETree

FPGA макетная плата, бинокулярный CMOS, алгоритм обработки изображений, гигабитный сетевой модуль, EP4CE10 ETree

4. Дайте ALTERA официальный видео-курс

FPGA макетная плата, бинокулярный CMOS, алгоритм обработки изображений, гигабитный сетевой модуль, EP4CE10 ETree

Еще один подарок для проф. Xia YuwenverilogVideo учебники

FPGA макетная плата, бинокулярный CMOS, алгоритм обработки изображений, гигабитный сетевой модуль, EP4CE10 ETree

5. Физическая карта

FPGA карта принимает 4 дизайна ламината, независимый слой, разумная компоновка, Заводская сварка, плата карты имеет хорошую надежность сигнала.

FPGA макетная плата, бинокулярный CMOS, алгоритм обработки изображений, гигабитный сетевой модуль, EP4CE10 ETree

6. Доставка прайс-лист


FPGA монтажная плата Мини USBOne thread (блок питания directusb) 1 м beyong пять типов бескислородной медной проволоки Медный pillar8root Монокуляр MT9V011/бинокулярный MT9V011 модуль камеры (Необходимо выбрать соответствующий пакет) Данные макетной платы отправляются в виде сетевого диска (отправка после подписи и получения, содержит PDFF ormath аппаратные схемы/соответствующие программы/соответствующие исходные разработки/разработки пакетов программного обеспечения/другие учебные материалы, и т. д.)

Будьте внимательны: TFTLCD экран, 130 мегапиксельная камера (MT9M001C), модуль определения дальности лазером и USB-Blaster загрузчик, необходимо приобретать отдельно.
