Фрезерный станок с ЧПУ EC300 3/4/5/6 оси движения коммутационная плата NVEM Mach3 Ethernet Управление карты для DIY фрезерный станок с ЧПУ

EC300 является высокопроизводительным внешним контроллером движения для программного обеспечения Mach3, с интерфейсом Ethernet, поддерживающим Стандартный MPG и Digital Dream MPG. Устройство может общаться с подключением к сети управляющего компьютера. Сетевое соединение может быть построено с прямым подключением или с помощью маршрутизатора/коммутационных устройств.

Особенности:

1.Контроль движения 3-6 осей (X, Y, Z, A, B, C) для опции, максимальная частота вывода 300 кГц/ось.

2.Соединение Ethernet с программным обеспечением Mach 3.

3.Основной источник питания 24В постоянного тока, ток должен ВЫШЕ 1А.

4.IO power является входным источником питания 24 В постоянного тока, ток должен выше 1 А (контроллер уже поставляет питание для порта IO, внешний источник питания для порта IO больше не нужен).

5.12 оптически изолированных цифровых входных портов, 10 оптически изолированных цифровых выходных портов.

6.1 аналоговый выходной порт 0-10 В Регулируемая скорость для шпинделя (можно изменить на PWM выходной порт).

7.Рычаг управления движением, два релейных выхода.

8.Совместим со стандартным MPG, а также цифровым MPG Dream.

Параметры:

Варианты: 3/4/5/6 оси

Источник питания: 24VDC> 1A

Максимальная Выходная частота: 300 кГц/ось

Размеры: 171*106*32 мм

Вес: прибл. 778 г

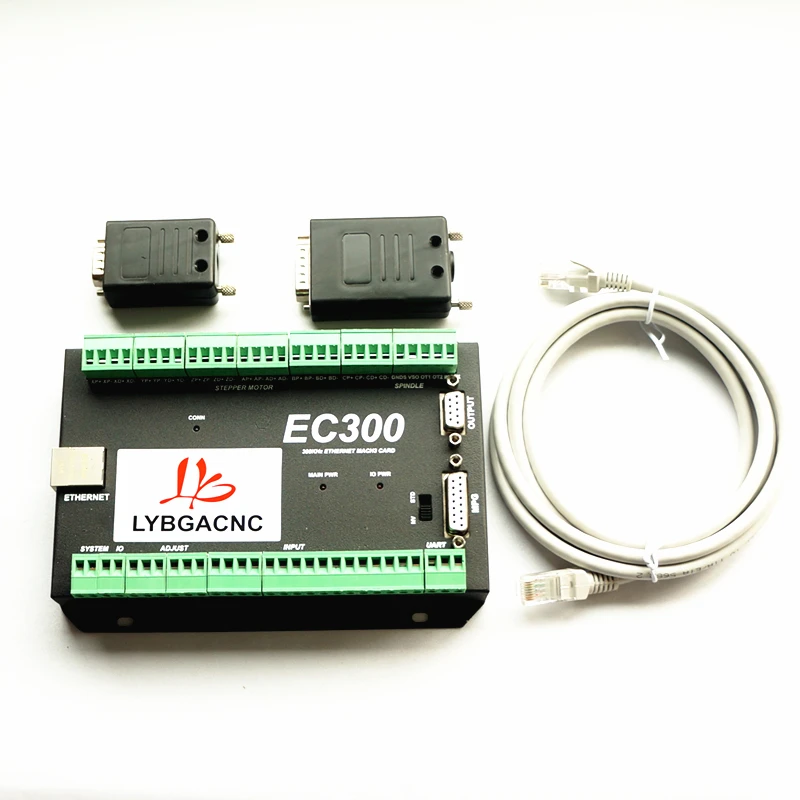

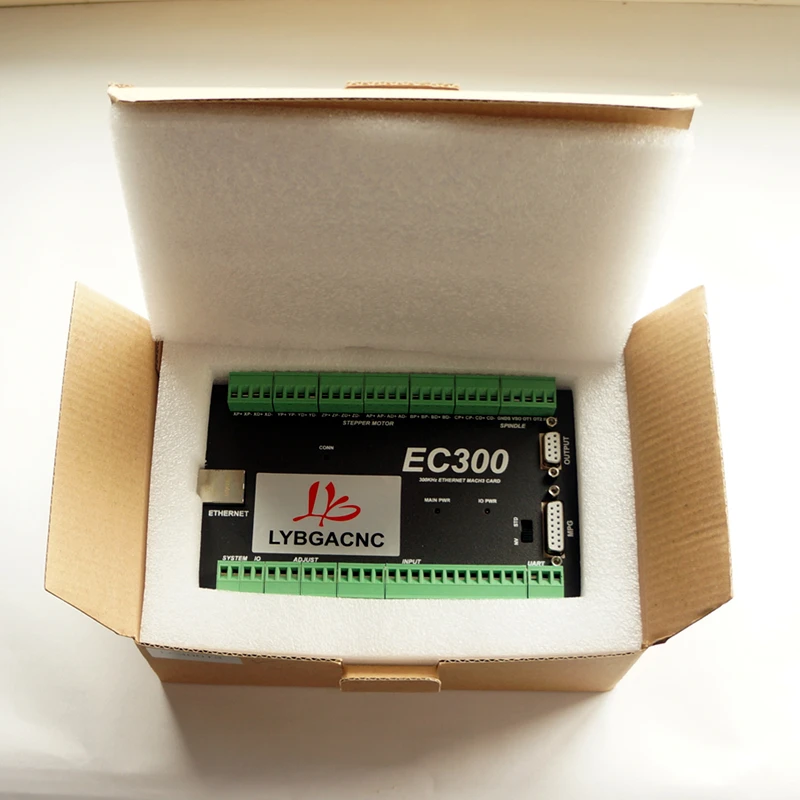

1 х плата управления движением

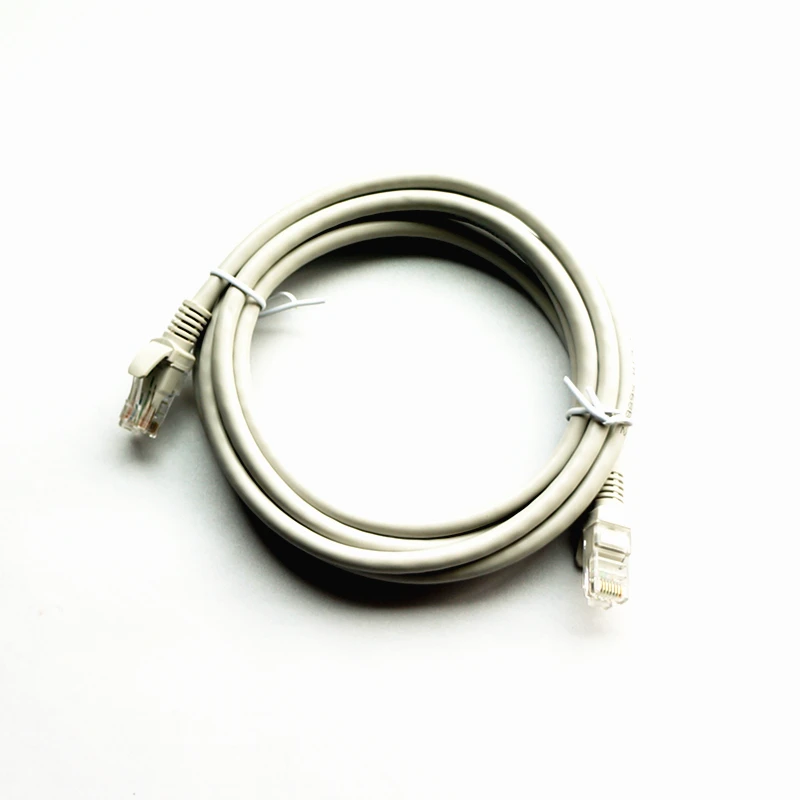

1 x Соединительный кабель с разъемом USB

2 x терминалы
