Описание

Фрезерный станок с ЧПУ Mach3 Ethernet Управление карты EC500 3/4/5/6 оси движения коммутационная плата для DIY фрезерный станок с ЧПУ

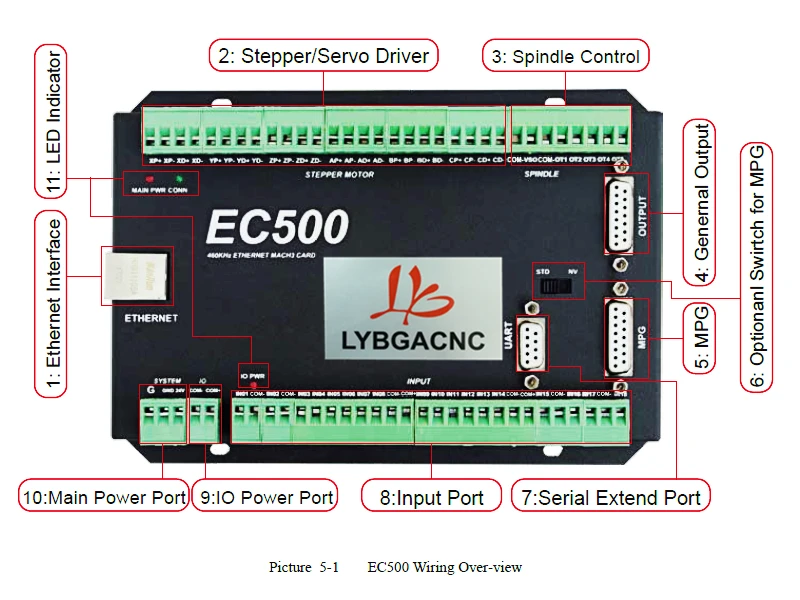

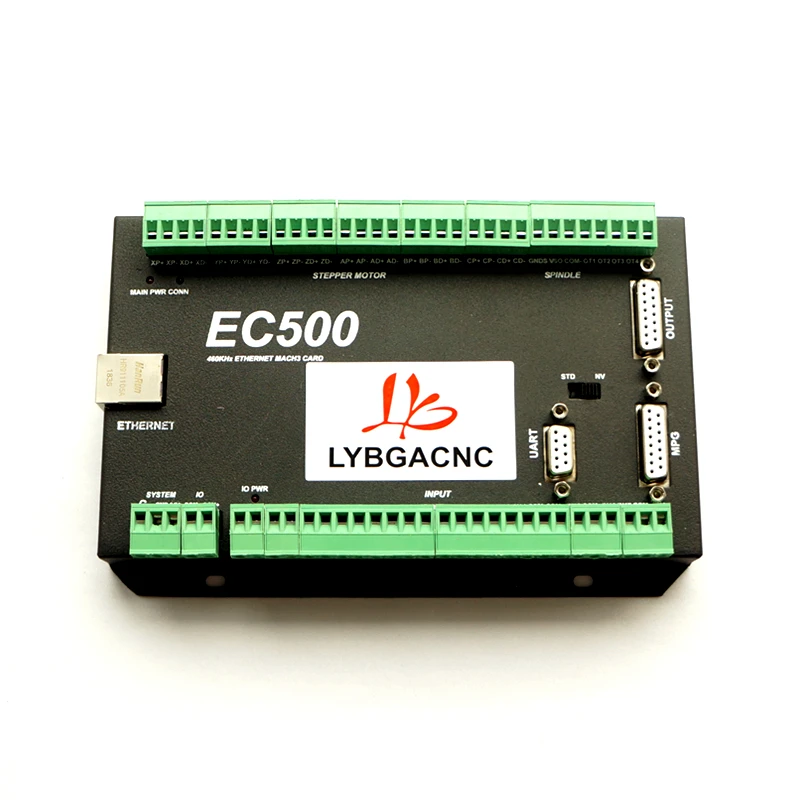

EC500 является высокопроизводительным внешним контроллером движения для программного обеспечения Mach3, с интерфейсом Ethernet, поддерживающим Стандартный MPG и Digital Dream MPG. Устройство может общаться с подключением к сети управляющего компьютера. Сетевое соединение может быть построено с прямым подключением или с помощью маршрутизатора/коммутационных устройств.

Особенности:

1. Контроль движения 3-6 осей (X, Y, Z, A, B, C) для опции, максимальная частота выхода 460 кГц/ось.

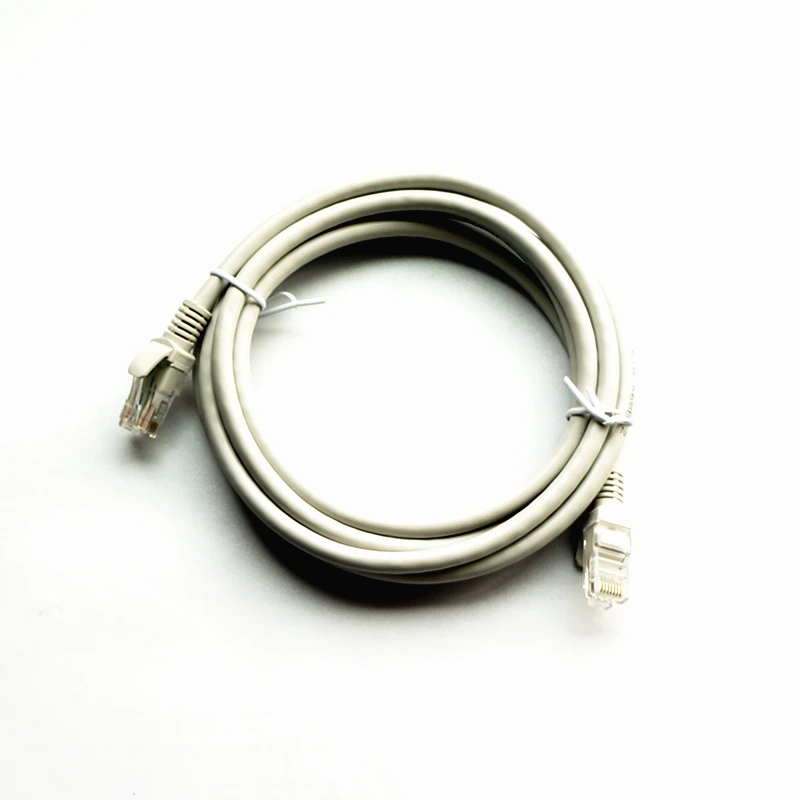

2. Ethernet соединение с программным обеспечением Mach 3.

3. Основной источник питания 24В постоянного тока, ток должен ВЫШЕ 1А.

4. IO мощность составляет 24VDC вход питания, ток должен ВЫШЕ 1А (контроллер уже поставляет питание для IO порта, больше не нужен внешний источник питания для IO порта).

5. 18 оптически изолированных цифровых входных портов, 16 оптически изолированных цифровых выходных портов.

6. 1 аналоговый выходной порт 0-10 В Регулируемая скорость для шпинделя (можно изменить на PWM выходной порт).

7. Рычаг управления движением, два релейных выхода.

8. Совместим со стандартным MPG, а также цифровым MPG Dream.
