Описание
Тип 1:Один привод v6 + теплоотвод

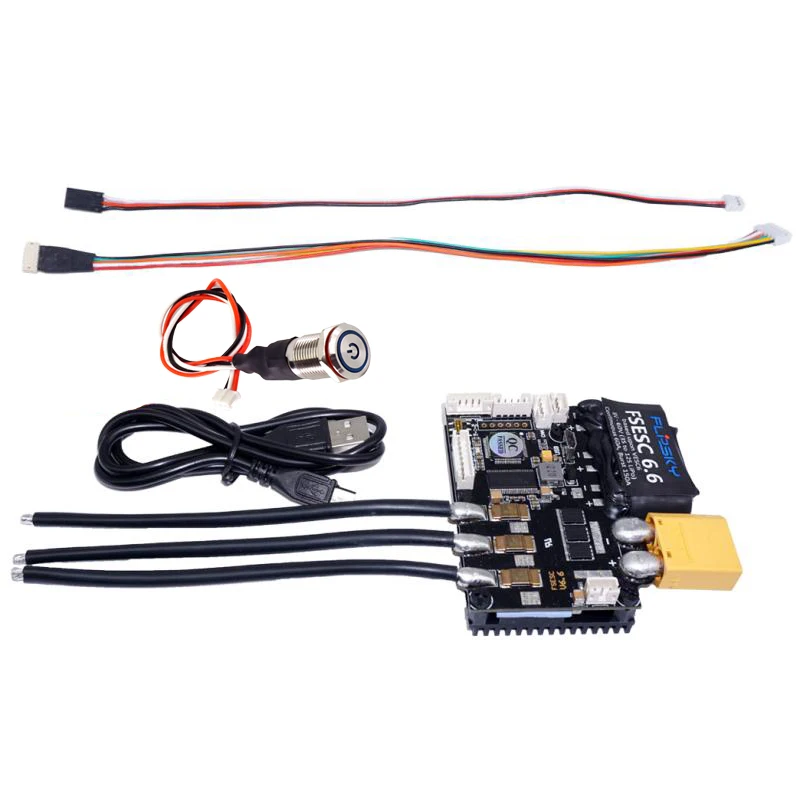

Тип 2: один привод v6 + теплоотвод + переключатель
FSESC6.6 совместим с инструментом Benjamin VESC, прошивкой версии 3,38, и используется для моделей, многоосевых самолетов, электромобилей, электрических скейтбордов, тележек для гольфа, умных автомобилей, роботов, и простой Промышленный контроль местоположения.
Технические характеристики: V6.6
Печатная плата: шесть этажей 18 унций
Прошивка: последняя версия прошивки
Ток: 60A непрерывный/150A пиковый
Напряжение: 8 v-60 v
Вес: 120 г
Датчики поддержки: ABI, HALL, AS5047
Режим управления: DC BLDC, FOC
Защита от низкого напряжения: Программируемая защита диапазона напряжения, Предотвращение перегрузки, защита аккумулятора
Интерфейс управления двигателем: PPM сигнал (RC servo), аналоговый сигнал (ADC) UART, iec, USB или CAN шина
Размер ECS: 75*73,5*20 мм
Сигнал: PWM вход
Применение: скользящая машина, робот и другие товары
FLIPSKY FSESC 6,6 отличается от V6 на рынке:
1. Преимущества мощности:
Для того, чтобы эффективно и безопасно защитить контактную головку блока питания от сжигания и окисления электрической искрой, эффективно защитить электронные компоненты интегральной схемы от повреждения в результате поломки, и избегайте возможного взрыва, вызванного искрой, Мы добавили функцию огнеупорного цветочного переключателя в передней части блока питания, что позволяет максимальному току пройти до 300А. Это более удобно использовать в одно и то же время.
Для того, чтобы сделать фильтр источника питания лучше и напряжение более стабильное, Мы заменили оригинальные C46 и C47 на супер-большой электролитический конденсатор с большей емкостью и лучшим хранением энергии. Между тем, C37, C39, C41, C40, C43 и C44 были заменены на высоковольтный конденсатор 47 мкФ 100 в, что сделало изменение напряжения MOS более стабильным и более эффективным.
2. Преимущества обработки GND на цепи:
Для того, чтобы лучше работать с взаимными помехами между GND высокого тока, GND цепи MCU и GND цепи NRF, мы добавили три O ohmic резисторы, чтобы лучше воплотить эффект фильтрации.
3. Проблема оптимальной выходной мощности 3,3 В:
Чип LM3671 был заменен на двухсторонний mic5219-3.3 YM5, который был обновлен с оригинальных 3,3 В и 600 мА до 500 мА * 2 = 1A выход для лучшего питания периферийных устройств. В то же время были добавлены два диодных выпрямителя IN5819 для защиты от короткого замыкания 3,3 В. В C9 2,2 мкФ на конденсатор с алюминиевой крышкой, была заменена на 10 мкФ и дополнительный 4,7 мкФ фильтр конденсатор с алюминиевой крышкой, был добавлен.
4. Оптимизация выходной мощности 5 в:
Заменить C31 2,2 мкФ на конденсаторе на 22 мкФ
5. Оптимизация в другом месте:
В конденсатор с алюминиевой крышкой, C15 2,2 мкФ был заменен 22 мкФ
6. Оптимизация MOSFET:
12 мощных MOSFET NTMFS5C628NL используются для специальной обработки тепловыделения и перегрузки по току, чтобы обеспечить непрерывную выходную мощность выше 60А и более стабильную производительность
7. Макет печатной платы и оптимизация процесса:
PCB принимает мойку-процесс утолщения золота, с 6 слоями дизайна макета печатной платы, толщина медной фольги каждого слоя составляет 3 унции, общая толщина медной фольги составляет 3 унции * 6 = 18 унций, в то же время, PCB в ключевом положении раковина-Золотой люк для увеличения тепловыделения и увеличения процесса обработки перелива, Так что общий эффект лучше, больше преимуществ!
Макет печатной платы удобнее в использовании. Мы интегрировали XT60, XT90, banana head 4,0 и т. Д., и сохранили пространство для обновления модуля bluetooth, функции nrf2.4g и других функций, чтобы выглядеть более красиво в целом.

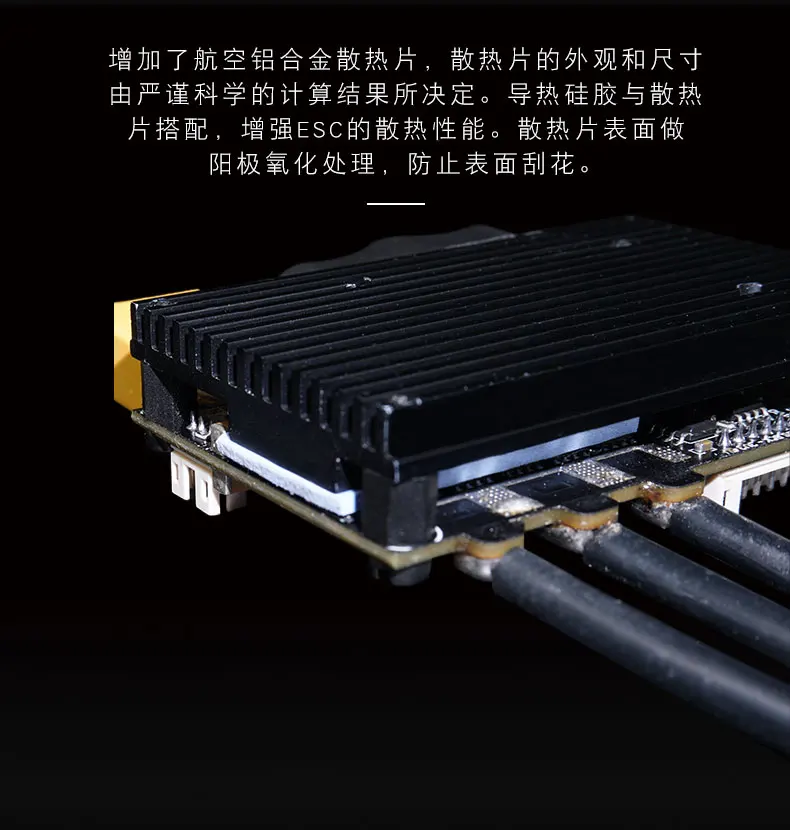

8. Алюминиевый корпус авиационного алюминиевого сплава, и осуществляется кислородная окислительная обработка, чтобы гарантировать, что ftesc6.6 электрически отрегулированный эффект рассеивания тепла лучше, при этом достигая IP65 Водонепроницаемый класс!
Технические данные
-Оборудование: V 6,6
-Прошивка: V3.38
-Напряжение: 8 v-60 v (3 S до 12 S LiPo safe).
-Пиковое напряжение не должно превышать 60 в!
-Ток: длительность: 60A, Максимальный мгновенный Пульс: 150A. Значение зависит от температуры и циркуляции воздуха вокруг устройства!
-Выход 5 В 1,5 А
-Выход 3,3 В 1 А
-Режим: DC, BLDC, FOC (синус)
-Поддерживаемые датчики: ABI, HALL, AS5047
-С огнеупорной функцией цветка и функцией переключения
Характеристики
-Измерение тока и напряжения всех фаз
-Рекуперативного торможения
-Контроль тяги (одинарный и двойной)
-Сенсор или бессенсорная работа + смешанный режим
-Настраиваемые ограничения оборотов, тока, напряжения и мощности
-Источник ввода: PPM, моделирование, NRF Nyko Kama Nunchuck
-Коммуникационные порты: USB, CAN, UART, NRF, Bluetooth
-Кривые дроссельной заслонки и уклоны для всех входных источников
-Отдельные кривые ускорения и тормозной дроссельной заслонки
-Бесшовные четыре квадранта операции
-Скорость двигателя, ампер-час, ватт-час
-Анализ и индикация данных в реальном времени через порты связи
-Регулируемая Защита:
-Низкое напряжение входного напряжения
-Высокая входное напряжение
-Высокая тока двигателя
-Ток на входе
-Высокий ток рекуперативного торможения (только для двигателя и входных ограничений)
-Высокая скорость (индивидуальный лимит в каждом направлении).
-Перегрев (МОП-транзистор и двигатель)
