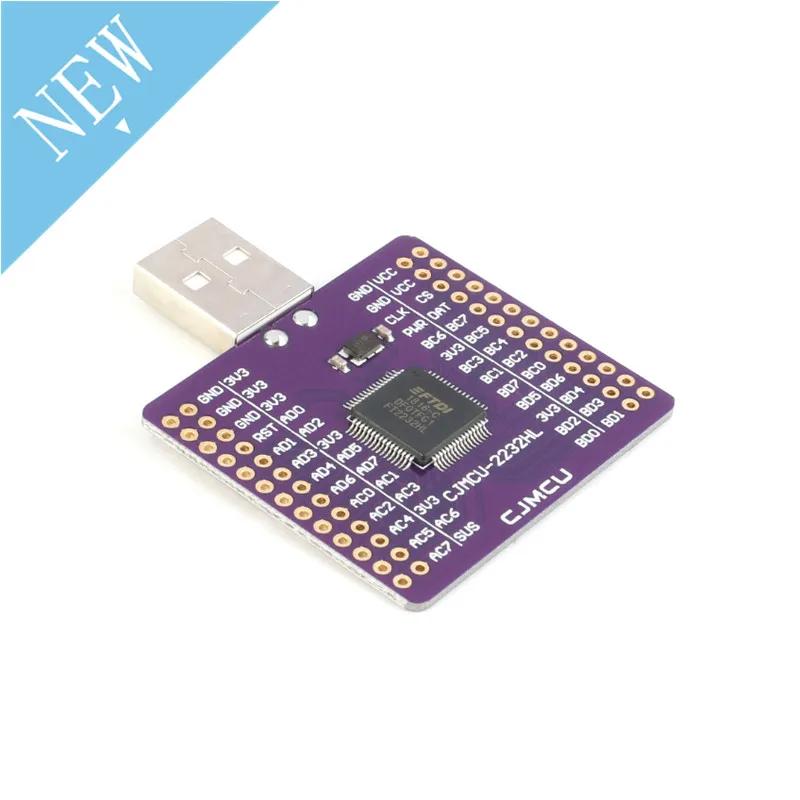

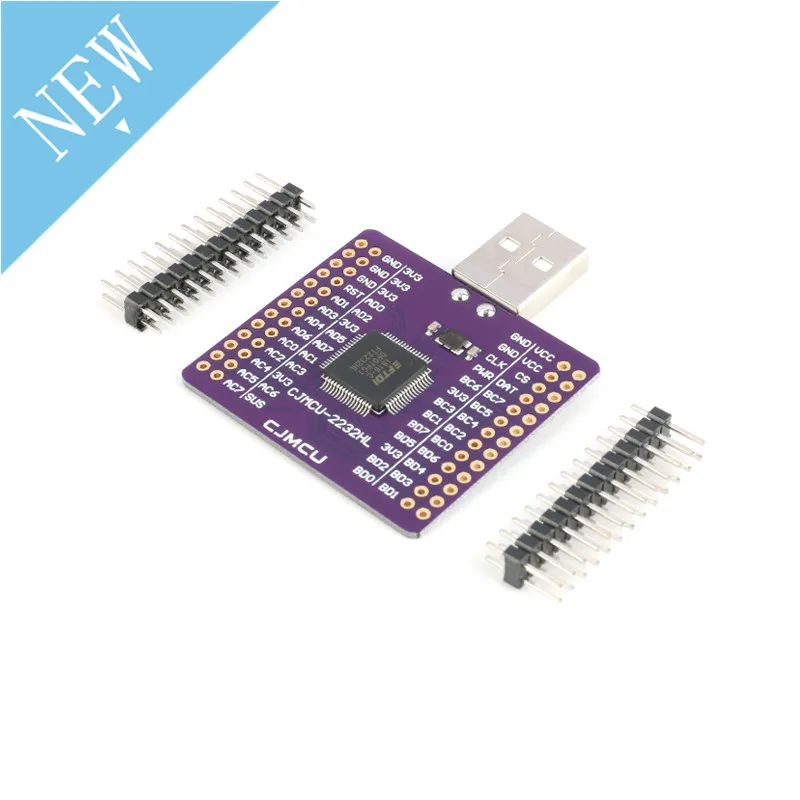

FT2232HL USB Поворот UART FIFO SPI I2C JTAG RS232 CJMCU-2232 CJMCU-2232HL USB к UART двухканальная Внешняя память

FT2232HL USB Поворот UART/FIFO/SPI/I2C/JTAG/RS232 модуль FT2232HL CJMCU-2232HL

FT2232H-5 FTDIThПоколение usb-устройств. В FT2232H представляет собой USB 2,0 High Speed (480 МБ/с.) UART/FIFO IC. Он имеет возможность быть настроен в различных промышленных стандартных последовательных или параллельных интерфейсах.

Модуль USB Напряжение питания: DC5V; Полная совместимость с USB 2,0. Встроенный регулятор LDO 3,3 V/1,8 V. Расширенный Диапазон рабочей температуры: от-40 °C до 85 °C 20-контактный разъем SSOP и QFN (по ограничению на использование опасных материалов в производстве соответствуют стандартам). Совместимость с контроллерами хоста UHCI/OHCI/EHCI. Интегральная схема включения питания. Скорость передачи данных составляет 1 мегабайт в секунду. Каждый чип имеет предварительно запрограммированный оригинальный работающий через USB серийный номер. Поддерживает питание от автобуса, автономное питание и высокомощные конфигурации USB с питанием от автобуса. Встроенный + 3,3 V сдвиг уровня для USB I/O. Встроенный + 3,3 V сдвиг уровня для USB I/O. Истинный выход драйвера 3,3 V CMOS и вход ttl. (Рабочее напряжение опускается до 1V8 через внешний нагрузочный резистор) Уровень напряжения I/O от 1,8 в до 3,3 В (Выдерживает напряжение до 5 В). Может быть настроен ток привода ввода/вывода. Весь Протокол USB обрабатывается на этом чипе и не требует программирования встроенного ПО USB. FT1248 серийный параллельный интерфейс в 1,2, 4 или 8-bit режим. Аналогично режиму SPI slave 1-bit. Интегрированная 2048 байтовая многопрограммируемая (MTP) Память для описания устройств хранения и конфигурации ввода/вывода CBUS. Встроенный генератор часов устраняет необходимость в внешнем кристалле и имеет функцию вывода часов для бесшовное соединение с внешним MCU или FPGA. 512-байтовый буфер приема и 512-байтовый буфер передачи позволяют высокой пропускной способности данных с буфером. Батарея зарядное устройство обнаружения. Мобильные устройства могут использовать его для обнаружения наличия зарядного устройства на usb-порте для более высокого тока/быстрее \ Заряжайте аккумулятор быстро. 8 мА (typ) низкого рабочего тока и 125 мкаa (typ) тока подсоединения USB. Низкое потребление пропускной способности USB. FTDI Бесплатный виртуальный COM порт (VCP) и прямые (D2XX) драйверы в большинстве случаев не защищены от USB-драйверов Требования к разработке.
