Описание
Тип 1: FT232 USB UART плата (тип A)
Тип 2: FT232 USB UART Board (mini)
Тип 3: FT232 USB UART Board (micro)
Краткое описание продукта
Характеристики продукта: Оригинальный useFT232RL Поддержка Mac, Linux, Android, WinCE, Windows 7/8/8,1/10... Поддержка 3 режима питания: 5 V внешний источник питания; 3,3 V внешний источник питания; Питание от внешнего источника питания (требования 3.3v-5 V) Belt3индивидуальный светодиодный: TXD светодиодный, RXD светодиодный, мощный светодиодный TXD, RXD, RTS #, CTS #: свинец с изогнутой иглой Другие функции spin: защищены pad (распределительный штырь, ряд, подключи или подключай доступ к пользовательской системе; Поддержка PINSpacing для вставки универсальной платы) Инструкции :( аксессуар для примера) VCCIO: output3.3Vor5V (модуль от usbpower supply, jumper cap to3.3Vor5V) Заземление: meetGND TXD: meetMCU. RX (направление потока сигнала: MCU. RX <FT232 <PC. TX) RXD: meetMCU. TX (направление потока сигнала: MCU. TX> FT232> PC. RX) RTS: meetMCU. CTS (направление потока сигнала: MCU. CTS <FT232 <PC. RTS) CTS: meetMCU. RTS (направление потока сигнала: MCU. RTS> FT232> PC. CTS)Будьте внимательны:Этот продукт не bringUSBLine. Модуль isUSBturnTTLlevel, не подключается напрямую. RS232level, чтобы избежать сжигания модуля.

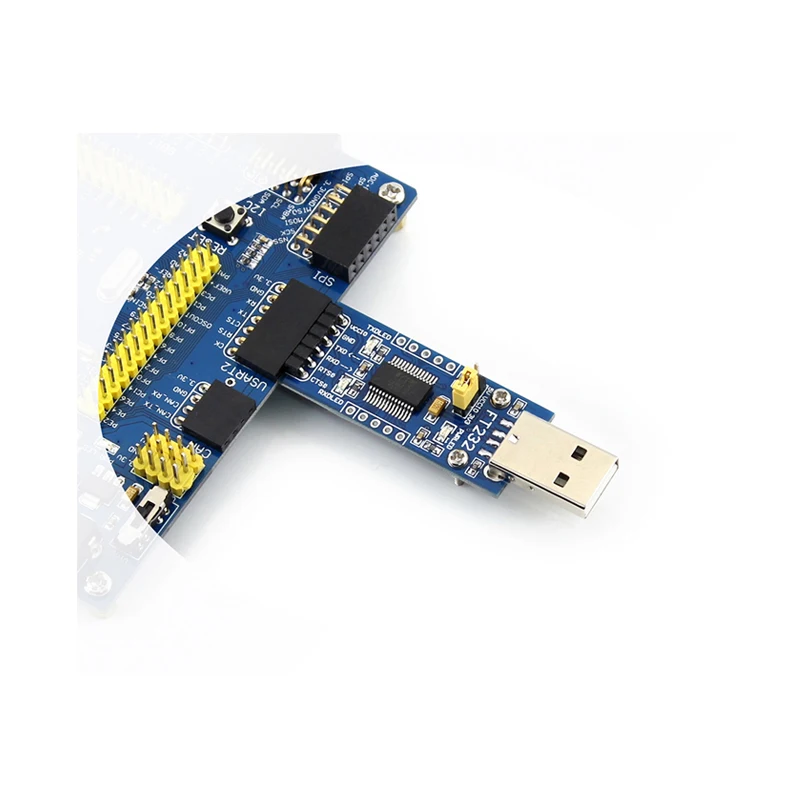

Фотографии продукта
Информация о продукте
Информация включает в себя:
Инструкция по эксплуатации Схема Принципиальная схема Разработка программного обеспечения Развития материаловСкачать путь:Www.waveshare.net/wiki/FT232_USB_UART_Board_ (type_A)
Размер продукта
TYPE-AInterface MINI-BInterface MICRO-BInterface Список конфигурации
FT232 USB UART плата (тип A) × 1 5 PINPin + 5 PINRow row × 2 Дюпон линия свободная головка 6 PINCustom трансформация × 1'
