Особенности:

Используя промышленный чип FT232BL, внешний EEPRON (93C46) более стабильный

Поддержка для Windows 10

Поддержка трех режимов питания: 5 В внешний источник питания; 3,3 В внешний источник питания; внешний источник питания (требуется 3,3 В-5 В)

С тремя светодиодный: TXD светодиодный, RXD светодиодный, мощный светодиодный

GND, RXD, TXD, 3V3, 5 V: Цитируется с изогнутой иглой

Другие функции PIN: защищены pad CTS, RTS

С 500 мА самовосстановляемый предохранитель Реверс не горит

Область применения:

RS-232 обновление традиционного устройства до USB

Последовательный адаптер USB для RS-232

Инструкции по использованию: (доступ к MCU в качестве примера)

GND: подключение к GND

RXD: подключен к MCU. TX (поток сигнала: MCU. TX> FT232> PC. RX)

TXD: подключен к MCU. RX (поток сигнала: MCU. RX <FT232 <PC. TX)

3V3/5 В: выход 3,3 В или 5 В (питание от модуля USB, переход к колпачку перемычки до 3,3 В или 5 В)

RTS: подключение к MCU. CTS (поток сигнала: MCU. CTS <FT232 <PC. RTS)

CTS: затем MCU. RTS (поток сигнала: MCU. RTS> FT232> PC. CTS)

Посылка включает в себя:

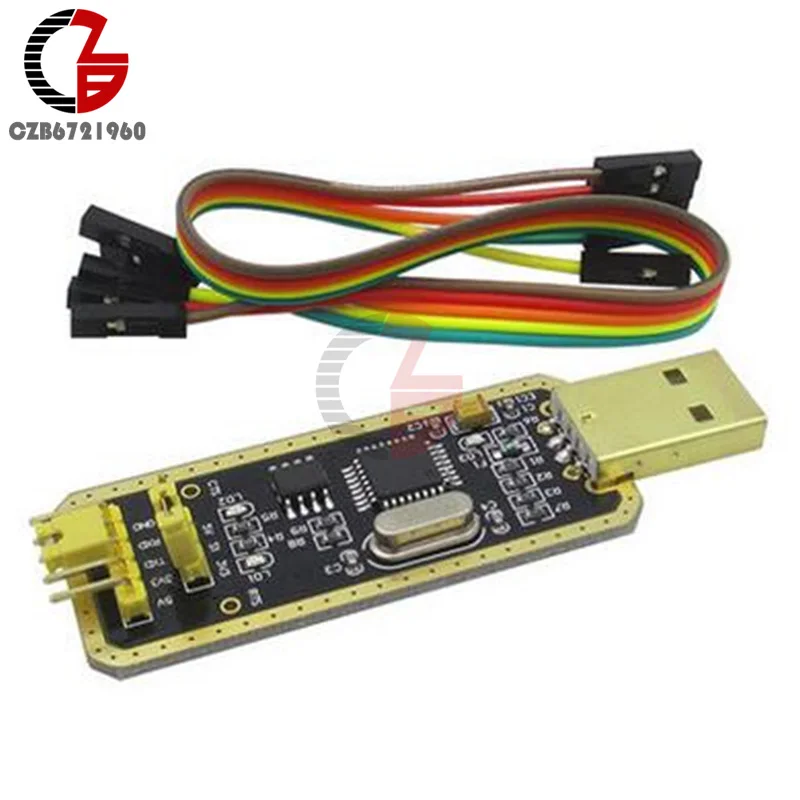

1 х FT232BL USB для ttl щетка

Примечание:Цвет кабеля подбирается методом случайного выбора
