FU13(813) трубчатый импульсный выходной трансформатор, 7,5 K/8Ω 260 Вт, EI 133 × 65 мм, Z11 сердечник, индуктивность утечки около 35MH, 100 кГц

FU13 (813) трубчатый импульсный выходной трансформатор 7,5 K/8 Ом, выходная мощность 260 Вт триодное соединение можно настроить

FU13 (813) толкающий усилитель, изготовленный многими отечественными производителями, серия FU ламповые усилители, произведенные Шанхайской фабрикой радио 27 в первые годы, стала основной частью школ, заводов, мины и единицы измерения. Выход труб серии FU большой и дешевый, и он широко используется. Трубка мощная и легко нажимается.

Трубка серии FU7 работает в цепи подключения triode, цепь сделана правильно, и ее звук сладкий, что заставит людей забыть.

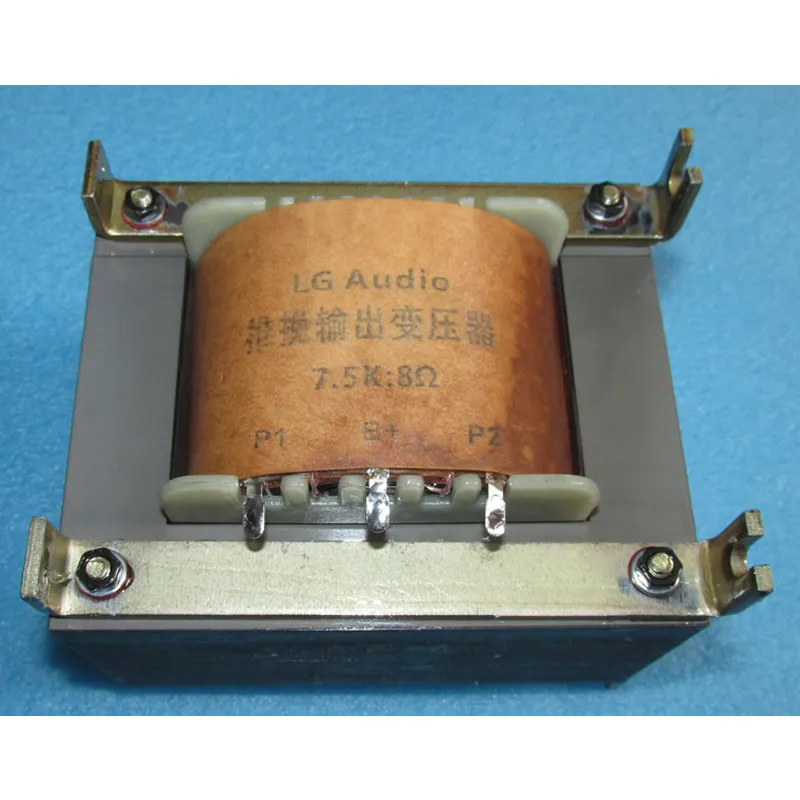

FU13 (813) труба 7,5 push-pull выходной трансформатор, внешний вид, форма, размер, как показано на рисунке. Первичное сопротивление 7,5 K, вторичное сопротивление 8 Ом, вход 3 линии, выход 2 линии, мощность 260 Вт, EI 133 × 65 мм характеристики, Z11 Железный сердечник, железный сердечник один кусок, нейлоновая Резьбовая упаковка скелет, высококачественный кислородный медный медная эмалевая проволока намотана, 6 зажимов 4, процесс изоляции слоев, Многослойная и Сегментированная обмотка, чтобы минимизировать индуктивность утечки и распределенную емкость.

Основной диаметр 0,36 мм, а вторичная линия резки 1,6 мм.

Измерение параметров:

Медное сопротивление первичной P1 и P2 составляет около 126 Ом, 63 Ом + 63 Ом и 100 кГц.

Вторичное сопротивление меди 8 Ом около 0,3 Ом.

Индуктивность утечки составляет около 35 МН, 100 кГц.

Распределенная емкость составляет около 7400 пФ (протестирована на 20 кГц).

Применим к FU-13 (813) высокомощной электронной трубке, также применим к FU-5 FU-7 и другим электронным трубкам параллельного импульсного выхода питания. Также можно заказать по необходимости.

Вес 14,6 кг/пара.
