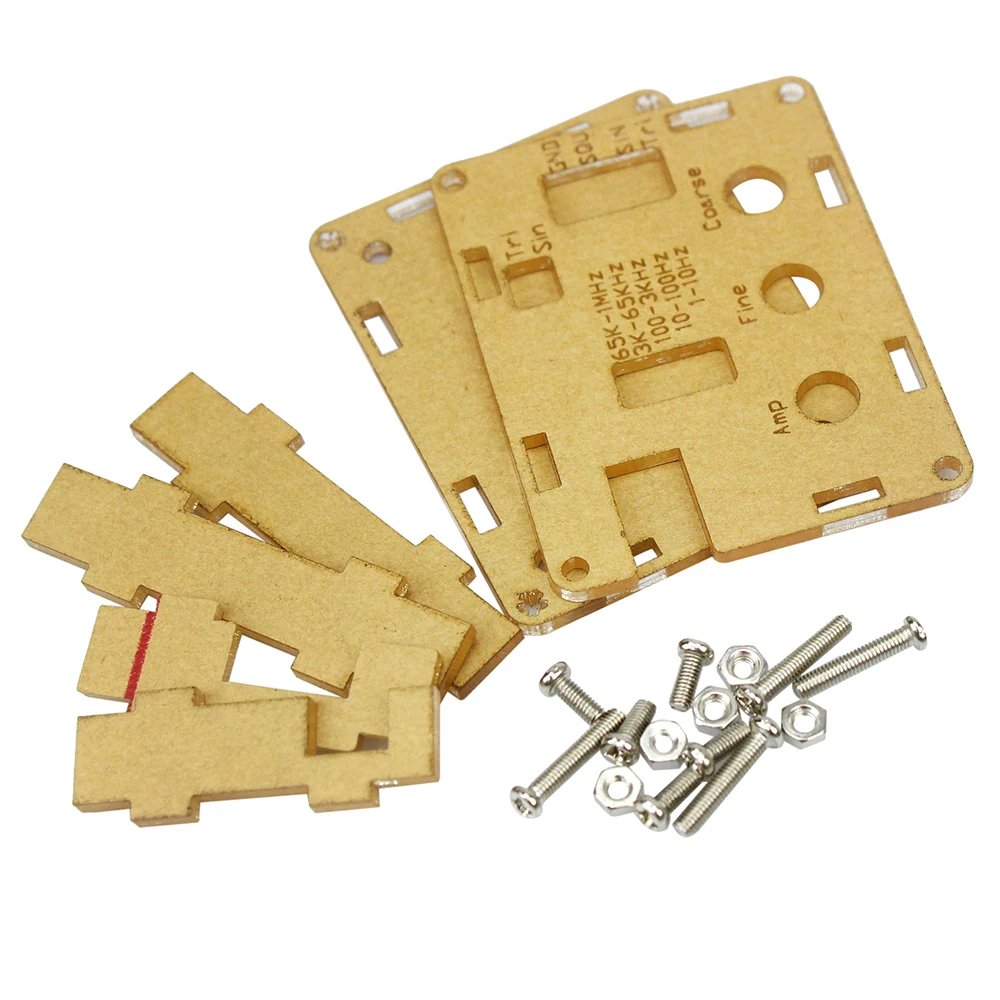

Функция сигнала Генератор набор для домашнего мастера Синусоидальная/Треугольники/квадратный Выход 1 Гц-1 МГц генератор сигналов Регулируемая частота амплитуда XR2206

Описание

Покупка Примечания

1. Две логистики Yanwen экономичная Авиапочта и China Post Ordinary Small Packet Plus не имеют отслеживающей информации, поэтому нет ограничения по времени. Мы рекомендуем использовать заказную авиапочту Китая или AliExpress стандартную доставку.
2. Мы не принимаем возврат средств на незначительные повреждения (изгиб штифта, небольшая истирание экрана и т. д.) во время транспортировки материала, не влияет на нормальное использование. Если вы возражаете, пожалуйста, не покупайте.
3. Некоторые продукты обеспечивают техническую поддержку, если вам нужна помощь, пожалуйста, свяжитесь с нами, мы обработаем ваше сообщение в первый раз.
4. Если у вас есть какие-либо вопросы о товаре, пожалуйста, свяжитесь с нами, прежде чем открыть спор. Мы дадим вам наиболее удовлетворительный ответ.
5. Мы предоставляем каждому клиенту продукты хорошего качества, очень выгодные цены и самое искреннее обслуживание. Мы надеемся получить ваши хорошие отзывы.
Желаем вам приятных покупок!

Напряжение питания: 9-12 В DC вход

Формы сигнала: квадрат, синус и треугольник

Сопротивление: 600 Ом + 10%

Частота: 1 Гц-1 МГц

Синусоида

Амплитуда: 0-3 в при входе 9 В постоянного тока

Искажение: менее 1% (при 1 кГц)

Плоскость: + 0,05 дБ 1 Гц-100 кГц

Прямоугольная волна

Амплитуда: 8 в (без нагрузки) на входе 9 В постоянного тока

Время подъема: менее 50 НС (при 1 кГц)

Время падения: менее 30ns (при 1 кГц)

Симметрия: менее 5% (при 1 кГц)

Треугольной формы волны

Амплитуда: 0-3 в при входе 9 В постоянного тока

Линейность: менее 1% (до 100 кГц) 10 мА

При установке сварки выполните следующие действия: 1. Компоненты сварки передней панели, от низких до высоких, а именно первые низкие сварочные компоненты, такие как конденсатор, резистор, Диод и т. д. 2. Сварочный IC Разъем, клеммные блоки, наконец разъем питания, регулируемый потенциометр. 3. задняя часть с диагональными плоскогубцами, чтобы отрезать короткие булавки как можно больше Отладки шаги: 1 после завершения сварки на интегральную схему, XR2206, обратите внимание на направление интегральную схему, вставьте может привести к повреждению чип! 2. Проверьте IC, против, например, анти, пожалуйста, своевременную коррекцию. 3. Вставьте блок питания, блок питания для порта 5,5*2,1, внутренний, наружный, отрицательная полярность. Для напряжения питания 9-12 В. Сигнал не может быть стабильным в течение более 12 В Используя шаг 1. J1 заглушка крышки, Син/TRI синие клеммы Выходная Синусоидальная волна (Примечание J1, J2 можно вставить только один) 2. J2 заглушка крышки, Син/TRI синие клеммы выход треугольная волна (Примечание J1, J2 можно вставить только один) 3. blue синий выходной пульс 4. Ампер: Синусоидальная волна, регулировка амплитуды треугольной волны 5. тонкая регулировка частоты 6. грубая: частота грубой регулировки Схема функции генераторС

1 шт. XR2206 Функция сигнала Генератор набор для домашнего мастера
