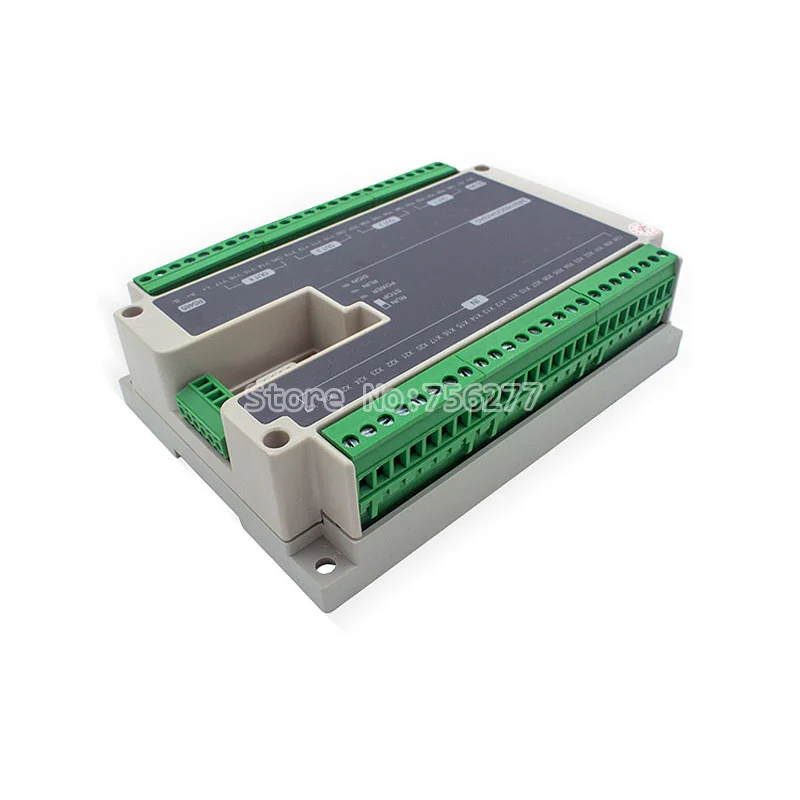

FX3U 40MR PLC программируемый контроллер 24DI 16DO 2AD 2DA с аналоговым RS485 коммуникационным портом и MODBUS высокая скорость: 6 way 8K
  • FX3U 40MR PLC программируемый контроллер 24DI 16DO 2AD 2DA с аналоговым RS485 коммуникационным портом и MODBUS высокая скорость: 6 way 8K
  • FX3U 40MR PLC программируемый контроллер 24DI 16DO 2AD 2DA с аналоговым RS485 коммуникационным портом и MODBUS высокая скорость: 6 way 8K
  • FX3U 40MR PLC программируемый контроллер 24DI 16DO 2AD 2DA с аналоговым RS485 коммуникационным портом и MODBUS высокая скорость: 6 way 8K
  • FX3U 40MR PLC программируемый контроллер 24DI 16DO 2AD 2DA с аналоговым RS485 коммуникационным портом и MODBUS высокая скорость: 6 way 8K

FX3U 40MR PLC программируемый контроллер 24DI 16DO 2AD 2DA с аналоговым RS485 коммуникационным портом и MODBUS высокая скорость: 6 way 8K

4 432 руб.

Описание

Аппаратные характеристики
ПроектПроизводительностьПримечания
Вход XX0 ~ X27 24 точки 5ma входной токВход низкого уровня допустим
Выход YY0 ~ Y17 16 точек DC24V 1A выходной ток, NPN выход действителенC00 ~ C03 подключен к низкому потенциалу
Высокоскоростной импульсный выход (100 кГц)

Y0 ~ Y5 6 точек (интерполяция не поддерживается)

Поддержка шести каналов импульсного выхода одновременно 100 кГц, независимо друг от друга

PLSY, PLSR, PWM, PLSV, ZRN, DRVI, DRVA
Высокоскоростной импульсный вход (8 кГц)X0 ~ X5 6 точекC235 ~ C255
Аналоговый вход

AD1 ~ AD2 0-10 V вход * 2 канала

GND-это нулевой входной потенциал, сигнал + 5 В подавляется на внешний прецизионный потенциометр

Напряжение 0-10 В соответствует D811 * зарегистрировать 0 ~ 4095 значение, нет от/к инструкции

D8112 ~ D8113
Аналоговый выход

DA1 ~ DA2 0-10 V выход * 2 канала

GND-нулевой выходной потенциал

D811 * зарегистрировать 0 ~ 4095 значение соответствует терминалу 0-10 В Выходное напряжение, нет от/к команды

D8116 ~ D8117
Связь Интерфейс

1,232 (порт программирования)

Интерфейс 2,485 (опционально)

Поддержка RS, RS2 инструкции
Устройство ресурсов
ПроектПроизводительностьПримечания
Вход точекX0-X7 24 ввода
Выход точекY0-Y5 16 ВыходВыход тразистора
Память программы64000 шаговFx3U (по умолчанию)
Промежуточное реле мОбщего назначенияM0 ~ M383 384 точек
Мощность внизM384 ~ M7999 1024 точек
ГосударстваМощность внизS0 ~ S999 1000 точекSTL/ПФС
Таймер T100 msT0 ~ T199 200 точек (0,1 ~ 3276,7 секунд)
10 мсT200 ~ T245 46 точек (0,01 ~ 327,67 секунд)
1 г-жа Накопительного ТипаT246 ~ T249 4 точки (0,001 ~ 32,767 секунд) отключение питания
100 ms Накопительного ТипаT250 ~ T255 6 точек (0,1 ~ 3276,7 секунд) отключение питания
Счетчик C16-бит увеличение режимC0 ~ C15 16 точек (0 ~ 32767 счетчик)
16-бит увеличение режим (hold)C16 ~ C199 184 точек (0 ~ 32767 счетчик)
32-бит Высокоскоростной двунаправленныйC200 ~ C219 20 точек (-2147483648 ~ + 2147483647 количество)
32-битный увеличение и уменьшение рассчитыватьC220 ~ C234 15 точек (-2147483648 ~ + 2147483647 количество) отключение питания
Высокоскоростной счетчикC235 ~ C255 отключение питания
Регистр данных D16-бит УниверсальныйD0 ~ D127 128 точек
16-бит удержанияD128 ~ D2047 1920 точек
16-бит специального назначенияD8000 ~ D8255 256 точек
16-бит индексV0 ~ V7, Z0 ~ Z7 16 точек касания
УказательCJ, использование ветви вызоваP0 ~ P127 128 точек
Вход прерыванияI0 ** ~ I5 ** 6 точек
МатрешкаMC/MCR master useN0 ~ N7 8 баллов)

FX3U 40MR PLC программируемый контроллер 24DI 16DO 2AD 2DA с аналоговым RS485 коммуникационным портом и MODBUS высокая скорость: 6 way 8KFX3U 40MR PLC программируемый контроллер 24DI 16DO 2AD 2DA с аналоговым RS485 коммуникационным портом и MODBUS высокая скорость: 6 way 8KFX3U 40MR PLC программируемый контроллер 24DI 16DO 2AD 2DA с аналоговым RS485 коммуникационным портом и MODBUS высокая скорость: 6 way 8KFX3U 40MR PLC программируемый контроллер 24DI 16DO 2AD 2DA с аналоговым RS485 коммуникационным портом и MODBUS высокая скорость: 6 way 8K

Применение список инструкции
Программа потока 2. Передача данных. Сравнить
00Приглашаем посетить наших заказчиков выставку CJУсловное прыгать10СССравнение
01ВызоваSubroutine вызова11ZCPИнтервал сравнения
02SRETSubroutine возврата12MOVПередача
03ИрэтПрерывания возврата13
04EIПрерывания включить14
05ДиПерерыва15BMOVПартия передачи
06ПостоятьКонец основной программный16
07WDTСторожевой таймер17
08ДляНачало цикла18BCDBCD преобразования
09СледующийВ конце цикла диапазон19Мусорное ведроБинарные преобразования
3. Четыре. Логические операции 4. Петля и сдвиг
20ДобавьтеБинарные к тому же отделение30
Twenty one PilotsSUBБинарные вычитание31
Twenty twoМульБинарные умножения32
Двадцать триDIVБинарные отдел33
Двадцати четырехINCБинарные плюс 134SFTRСдвиг вправо
25DECБинарные минус 135SFTLЛевый шифт
26ПалочкаЛогическое слова и36
27РАЛогическое слово или37
28WXORЛогическое исключающее38SFWRПереключения записи
29 39SFRDПереключения индикации
5. Обработка данных 6. Высокая скорость обработки
40ZRSTПартия сброс50В соответствии с указаннымВход и выход обновления
41ДекоДекодирование51
42ENCOКодирования52ССОМатричным входом
43 53HSCSНабор для сравнения (счетчик высокой скорости)
44 54HSCRСравнение сброса (счетчик высокой скорости)
45 55
46 56Сетевой фильтр СПДИмпульсный плотность расчет
47 (Европа) 57PLSYИмпульсный выход
48 58PWMШиротно-импульсная модуляция выход
49 59ПЛСРС импульсом ускорения и замедления
7. Удобно инструкции 8. Внешнее устройство IO
60ISTСостояние инициализации70
61 71
62 72
63 73
64 ГБ 74
65 75
66ALTАльтернативный выход76
67ПандусПандус сигнала77
68 78
69 79
9. Периферийное оборудование SER
80RSПоследовательной передачи данных передачи
81Прун8-бит передачи
82ИсбкПреобразование HEX & rarr; ASCII
83С шестигранной головкойASCII & rarr; шестигранное преобразование
84CCDКод проверки
85VRRDПотенциометр индикации
86VRSCПотенциометр индикации
87
88PIDPid-операция
89
10. Позиционирования 11. Свяжитесь с сравнение
150 224LD =(S1) = (S2)
151 225LD>(S1)> (S2)
152 226LD <(S1) <(S2)
153 228LD <>(S1) & ne; (S2)
154 229LD ≦(S1) ≦ (S2)
155 230LD ≧(S1) ≧ (S2)
156ZRNИсходное положение сброса232И =(S1) = (S2)
157PLSVРегулируемый импульсный выход233И>(S1)> (S2)
158DRVIОтносительного позиционирования234И <(S1) <(S2)
159DRVAАбсолютное позиционирование236И <>(S1) & ne; (S2)
237И ≦(S1) ≦ (S2)
238И ≧(S1) ≧ (S2)
240Или =(S1) = (S2)
241Или>(S1)> (S2)
242Или <(S1) <(S2)
244Или <>(S1) & ne; (S2)
245Или ≦(S1) ≦ (S2)
246Или ≧(S1) ≧ (S2)
С плавающей точкой номер
110ECMPСравнение бинарных чисел с плавающей точкой127ESQRБинарная квадратная операция с плавающей точкой
111EZCPБинарное сравнение интервалов с плавающей точкой129INTБинарный & rarr; BIN целое преобразование
118EBCD2 & rarr; преобразование десятичных чисел с плавающей точкой130ГрехБинарный номер с плавающей точкой SIN operation
119EBIN10 & rarr; 2 преобразование номера с плавающей точкой131COSБинарный номер с плавающей точкой COS operation
120EADDБинарные с плавающей точкой дополнение132Светло-коричневыйБинарная операция с плавающей точкой
121ESUBБинарные с плавающей точкой вычитания
122EMULБинарные с плавающей точкой умножения
123EDIVБинарные с плавающей точкой отдел

Характеристики

Номер модели
FX3U 40MR
