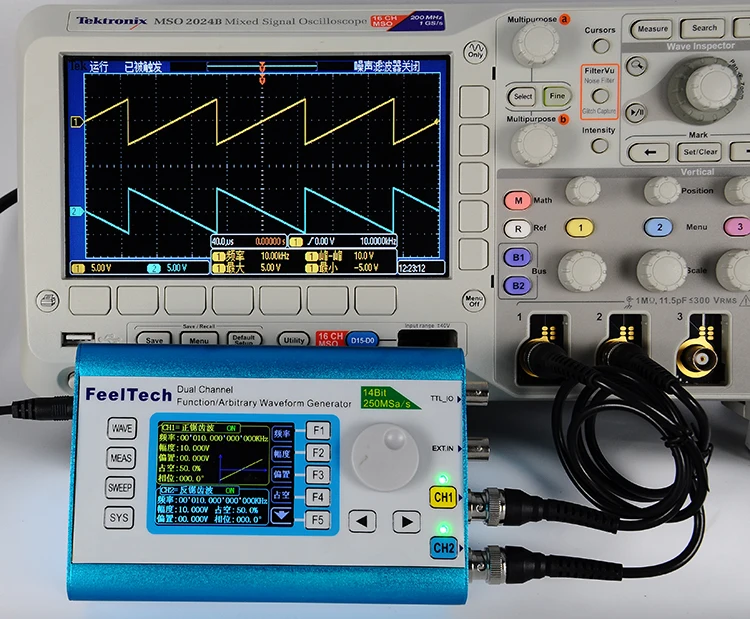

FY2300H полный Программируемый 60 м двухканальный DDS функция произвольный генератор сигналов-волн источник сигнала Частотомер

Описание

Обновление продукта!

1. Добавьте AM, FM, PM, ASK, FSK, PSK функции модуляции!

2. Разрешение регулировки фазы модернизировано до 0,01 градусов.

3. Разрешение регулировки рабочего цикла модернизировано до 0.01%.

4. Время подъема и падения краев квадратной волны можно регулировать. При настройке выхода квадратной волны, нажатие на FFourbutton может переключаться между циклом службы и устанавливать время подъема и падения края, так что инструмент можно использовать более широко.

FY2300H серии

Функция/произвольный генератор сигналов-волн

FY2300HСерия двухканальных функций/генератор сигналов произвольной формы-это портативный, высокопроизводительный, высокозатратный, многофункциональный генератор сигналов, который интегрирует функции генератора сигналов функции, генератор сигналов произвольной формы, Генератор импульсных сигналов, декодер развертки по частоте, счетчик и частотомер. В приборе используются масштабные интегральные схемы FPGA и высокоскоростной микропроцессор MCU. Внутренняя схема использует высокоточный активный кварцевый генератор в качестве справки, а стабильность сигнала высока. Технология поверхностного монтажа значительно улучшает анти-помехи и срок службы инструмента. Прибор имеет полностью Независимый двойной сигнал DDS и выход уровня ttl. Он не только предустанавливает 31 общий сигнал сигнала для пользователей, но и предоставляет 1 Sixgroups пользовательского пространства для хранения сигналов формы для пользователей. Этот инструмент обеспечивает идеальное сочетание простоты в использовании, отличных технических индикаторов и многих функциональных характеристик при генерации сигнала, сканировании сигналов, измерении параметров и использовании. Это может помочь клиентам быстрее выполнять свои задачи. Это идеальное испытательное и измерительное оборудование для электронных инженеров, электронных лабораторий, производственных линий, обучения и научных исследований.

FY2300HСерия двухканальных функций/Произвольные генераторы сигналов специальной формы имеют гуманную раскладку клавиатуры и инструкции, обеспечивая пользователей интуитивным интерфейсом управления. Интерфейс дисплея-2,4 дюймовый TFT цветной ЖК-экран с высоким разрешением 320*240. Он может отображать все параметры двух каналов одновременно и подсказки функции текущей кнопки. Клавиша быстрого доступа значительно упрощает комплексный процесс работы и значительно повышает работоспособность прибора. Использование rs может использовать инструмент умело, не проводя много времени, чтобы узнать и ознакомиться с работой прибора.

Основные различия между FY2300H и FY2300 серий:

1. самая высокая Выходная частота серии FY2300H синусоида может достигать 60 МГц (FY2300H-60M), самая высокая Выходная частота квадратной волны может достигать 25 МГц, и самая высокая частота треугольная волна может достигать 20 МГц (цена одинаковых параметров производительности более 2500 юаней). Детальные индексы параметров можно сослаться на соответствующие таблицы параметров различных моделей.

2. Частота дискретизации серии FY2300H модернизирована до 250MSa/s, и выходной профиль высокочастотного сигнала более четкий.

3. FY2300H серии принимает 14-bit высокоскоростной DA интегральная схема (DA схема построен на устойчивость к Сети других производителей). Когда выход 5 В, шаг формы волны является таким же низким, как и 0.3мв, и тонкость сигнала одного и того же уровня инструмента является самой высокой.

4. Глубина хранения сигналов серии FY2300H обновлена до 829*14 бит, что может восстановить детали сигналов с высокой точностью.

5. фазовое разрешение FY2300H серии может достигать 0,1 градуса. Пользователи могут более точно контролировать задержку двух сигналов.

6. Серия FY2300H принимает новую схему дизайна источника питания, которая устраняет неправильность ручного прибора питания шум, мешающий мелким амплитудным сигналам. (10 мВ маленький сигнал все еще имеет идеальные характеристики сигнала)
