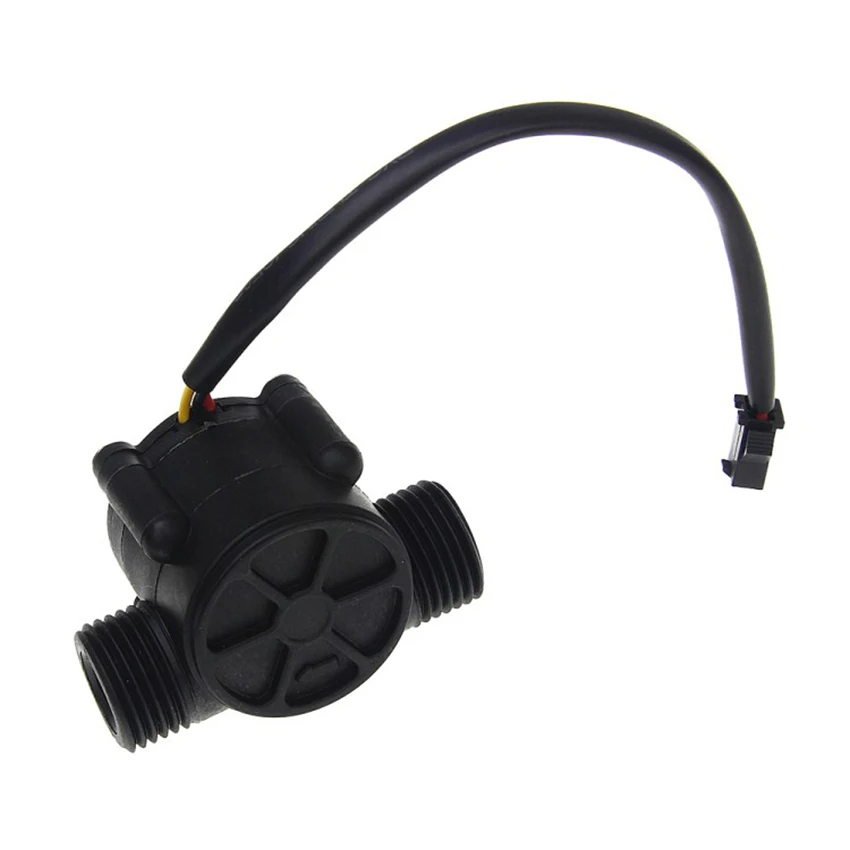

G1/2, быстрое подключение, Датчик Холла, датчик расхода воды, реле расхода воды, счетчик расхода воды, 1-30л/мин, для диспенсера воды

Особенности:

1. Этот продукт-светильник, удобный, небольшой размер и легко устанавливается.

2. Крыльчатка инкрустирована валом из нержавеющей стали, который всегда износостойкий.

3. Уплотнительное кольцо принимает структуру, подвергаемую верхнему и нижнему напряжению и никогда не протекает.

4. Компоненты зала импортируются из Германии и упакованы с клеем для горшки, чтобы предотвратить попадание воды и никогда не стареть.

5. Все сырье соответствует стандартам тестирования ROHS

Введение продукта: Датчик расхода воды в основном состоит из пластикового корпуса клапана, ротора потока воды в сборе и датчика холла. Он устанавливается на впускном конце водонагревателя и используется для обнаружения потока воды. Когда вода проходит через ротор потока воды в сборе, магнитный Ротор вращается и скорость меняется с изменением скорости потока. Датчик Холла выдает соответствующий импульсный сигнал и передает его обратно к контроллеру. Устройство определяет размер потока воды и регулирует его.

Примечания для использования:

Строгое воздействие и эрозия химическими веществами строго защищены.

Не бросайте и не ударяйтесь.

Для вертикальной установки наклон не превышает 5 градусов.

Средняя температура не должна превышать 1200С.

Во-вторых, форма выходного сигнала: импульсный сигнал NPN квадратной волны

В-третьих, Метод вывода:

1 красный в положительном

2 желтый выход сигнала линии

3 Черный GND подключен к отрицательному

Частота YF-S201: F = 7,5 * Q (л/мин) погрешность: ± 2% напряжение: 3,5-24 В постоянного тока, ток не может превышать 10 мА, выход 450 импульсов после одного литра воды, то есть, расчет частоты = постоянная 7,5 * единичный расход (л/мин) * Время (секунды)

Диапазон расхода: 1-30л/мин

Четвертое: Технические параметры

Сфера применения: подходит для водонагревателей, автоматов для кредитных карт, автоматических торговых автоматов для воды и другого оборудования для измерения расхода!

1. Минимальное Номинальное рабочее напряжение: 5-24 в пост. Тока

2. Максимальный рабочий ток: 15 мА (5 В постоянного тока)

3. Диапазон рабочего напряжения: 5 ~ 18 В постоянного тока

4. Грузоподъемность: ≤10 мА (DC 5 В)

5. Диапазон рабочих температур: ≤80 ℃

6. Диапазон рабочей влажности: 35% ~ 90% RH (без глазури)

7. Допустимое сопротивление давления: давление воды ниже 1,75 МПа

8. Температура хранения:-25 ~ + 80 ℃

9. Влажность хранения: 25% ~ 95% относительной влажности

Этот продукт в основном используется в водонагревателях, диспенсерах для воды, торговых автоматах, машинах для кредитных карт и т. Д.

Проводка продукта: красный +, черный-, желтый для выхода импульсного сигнала

Выходной сигнал: импульсный сигнал NPN

Примечание:

1. Полностью герметичный означает, что продукт не только водонепроницаемый, но также устойчив к воздействию пара, влаги, коррозии и т. д., и может полностью погружаться в воду. Обычно используется для оборудования кредитных карт в душевых.

2. Неполная герметизация означает, что она может предотвратить попадание воды, но не пар.
