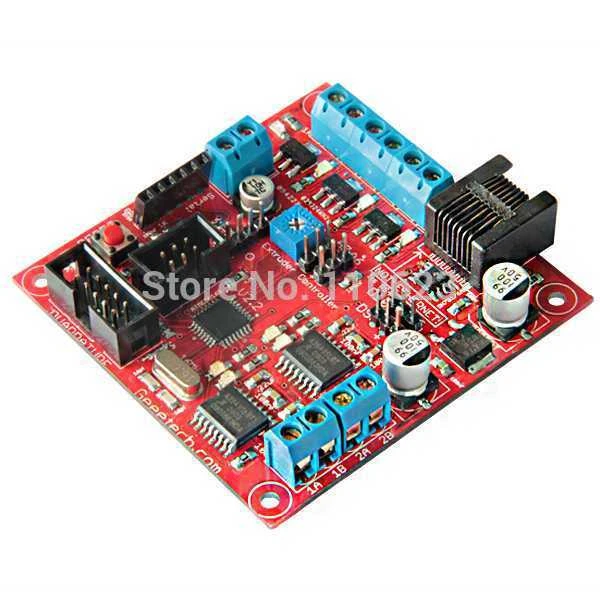

Geeetech 3D-принтеры экструдер плата контроллера 2,2: Драйвер pwm+ DCMotor Драйвер+ Температура Сенсор доска+ RS485 Связь

Описание:

Данная плата представляет собой сочетание драйвер pwm доска, DC мотор драйвер платы, Температура Сенсор доска, RS485 comms и Arduino! Все на одной доске. Он имеет винтовые клеммы для легкого подключения, а также разъем питания для питания и IDC заголовок для поворотного энкодера. Это универсальное решение для управления Экструдером. Конфигурация RepRap показана сверху, MakerBot один под ним.

Особенности:

1. На борту atmega168-программа его так же, как и в Arduino, потому что это Arduino.

2. 3 x MOSFET драйвера для управления до 14A @ 12 V. Идеально подходит для нагревателей, вентиляторов, соленоидов и т. д.

3. 2 х H-мосты, способные до 2А каждый. Управляйте 2 мотором или Управляйте одним шаговым двигателем.

4. Датчик микросхемы температуры для чтения стандартного термистора 100 K.

5. RS485 подключение для бесшумного общения с материнской платой.

6. IDC заголовок для подключения магнитного поворотного энкодера.

7. поляризованный разъем ICSP для простого, легкого программирования.

8. Он крепится непосредственно на зажимное колесо экструдера.

9. подключи и играй с ретрансляторная материнская плата.

Предупреждение!Эта плата производит awfull whine в двигатель экструдера, если вы используете шаговый двигатель из-за того, что он был разработан для двигателей постоянного тока и Хак применяется для использования его как контроллер шагового двигателя.
