Генератор дизельный двигатель Скорость Управление блок LSM672 распределения нагрузки модуль

Описание продукта:

Функция модуля распределения нагрузки состоит в том, чтобы пропорционально распределять нагрузку между двумя или более генераторными установками, в то время как частота системы удерживается постоянной. В качестве аксессуара к электронной системе управления, PER 672 измеряет истинный ток питания, и соединяет параллельное соединение кабеля, непрерывно контролирует систему регулятора.

Характеристика

1) Производительность:
Нагрузка регулируется в пределах +/-2% между наборами
Производительности. Isochronous и droop параллелинг и контроль мощности
Обратный Мощность монитора. Регулируемый от 0,5 до 20% с 2 секундной постоянной времени
Вперед Мощность монитора. На месте поездки регулируется от 20 до 100%
Точка отключения регулируется от 0 до 80%
Нормально открытые контакты с 2 секундной постоянной времени

2) Выходная мощность:

Сигнал. От 0 до 7,5 вольт постоянного тока от 0 до 100% нагрузки
Все спецификации производительности основаны на 5 ампер от второго трансформатора тока (CT) при полной нагрузке unity P.F.

3) Входная мощность:
Входное напряжение переменно тока сигналов. 208 или 416 вольт номинальной линии к линии и 5 ампер CTs с минимальным 6,25 VA номиналом. Внутренние РЕЗИСТОРЫ НАГРУЗКИ 0,25 Ом
Линия к таблице voltagesper ниже
HZ низкий диапазон высокий диапазон
50 140-250 В переменного тока 260-420 В переменного тока
60 170-260 В переменного тока 340-500 В переменного тока
400 170-260 В переменного тока 340-500 В переменного тока

Источник питания постоянного тока. 18-36 В постоянного тока (переходное и обратное напряжение защищено)
Потребляемая мощность постоянного тока. 70 мА непрерывная

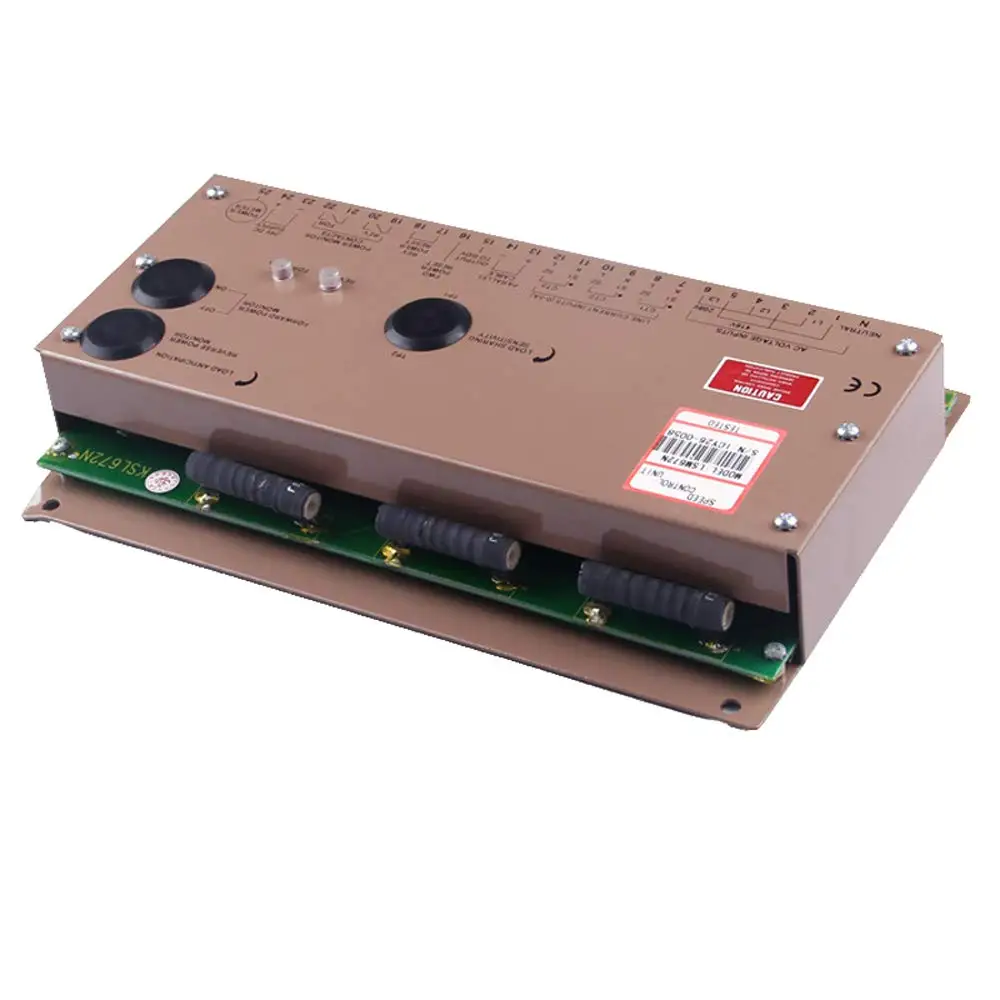

LSM672 изображение
