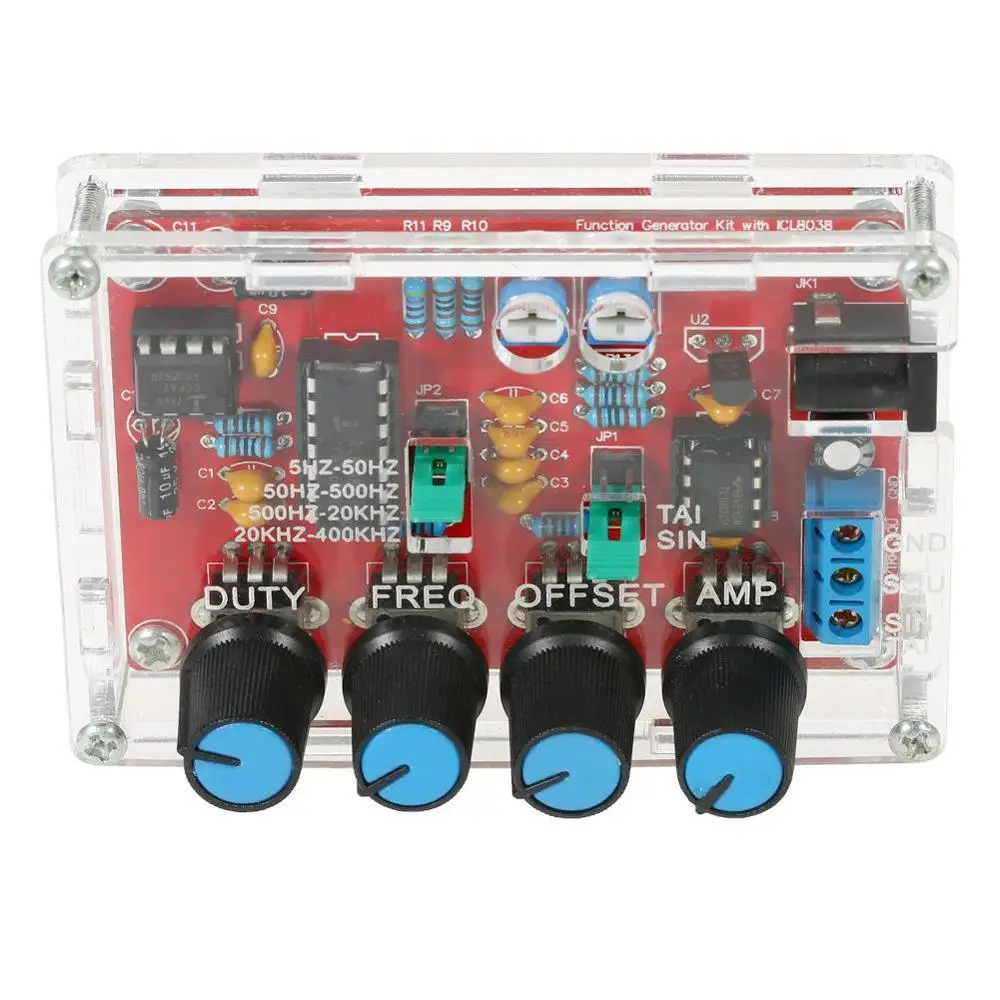

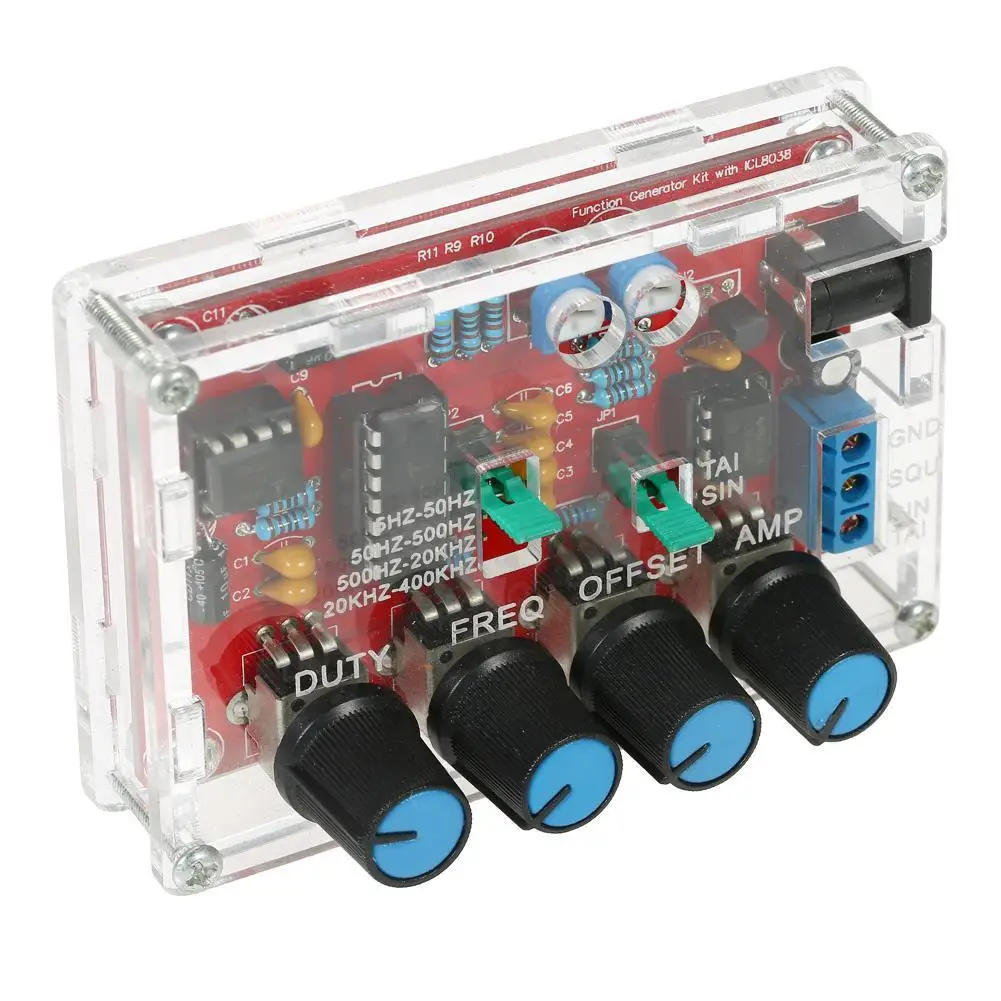

Генератор сигналов DIY Kit функция генератор синтезатор 5 Гц~ 400 кГц Регулируемая амплитуда частоты ICL8038

Описание

Описание продукта:

Этот генератор сигналов DIY kit является профессиональным продуктом для генерации синусоидальной/треугольной/квадратной/передней и обратной sawtooth волны. Это набор для самостоятельной сварки и установки.Особенности:Использует ICL8038 и высокоскоростной op amp, более высокая точность.ЖК-дисплей для точного отображения данных.Может выводить синусоидальные/треугольные/квадратные/передние и обратные формы sawtooth.Частотный диапазон: 5Hz400kHz; диапазон рабочего цикла: 295% (регулируемый)Поддерживает двойной усилитель мощности без блокировки конденсатора для обеспечения искажений сигнала высокой и низкой частоты.Регулируемая частота и амплитуда.Регулировка частоты отличается грубой настройкой и тонкой настройкой.Все компоненты с отверстиями, легко устанавливается.Технические характеристики:Материал: FR4 + акрилПоставка Напряжение: 12V15VЧастотный диапазон: 5Hz400KHz (регулируемый)Диапазон рабочего цикла: 295% (регулируемый)Синусоидальная волна низкого искажения: 1%Дрифт низкой температуры: 50 ppm/°CВыходная линейность треугольной волны: 0.1%Диапазон смещения постоянного тока:-7.5в 7.5вДиапазон выходной амплитуды: 0.1V11VPP (рабочее напряжение 12 В)Размер доски: прибл. 7,8*5 см/3,07 * 1.97inРазмер готового продукта: прибл. 8,7*6*1,7 см/3,43*2,36 * 0.67inВес продукта: 81g/2,86 ozПосылка: прибл. 11*7*3 см/4,33*2,76 * 1.18inВес посылка: 95g/3,35 ozПримечание:Тестовое изображение только для справки, пожалуйста, превалируйте!Посылка список: E41141 * генератор сигналов DIY Kit1 * Руководство пользователя (на английском языке)
