Генератор синусоидальных сигналов 1 кГц генератор синусоидальных волн

Низкий коэффициент искажений синусоидальный осциллятор печатная плата, частота колебаний: 1 кГц, ультра-низкое искажение, коэффициент искажений 0.000064% (-124 дБ) схема.

Он используется для тестирования гармонических искажений, тестирования уровня, регенеративного источника питания и т. Д.

Источник питания: плюс или минус 15 В, 30 мА

Выходное напряжение: больше 7 в

Размеры: 90*49 мм Высота: 15 мм

Вес: 34 грамма

Конденсаторы на плате, которые контролируют частоту колебаний, выбираются и сочетаются с цифровым измерителем. Резистор, который контролирует частоту колебаний,-это резистор 3,3 k и многооборотный потенциометр 3296 евро. Конденсатор измеряется и сочетается с цифровым измерителем для обеспечения точности выходной частоты и низких искажений.

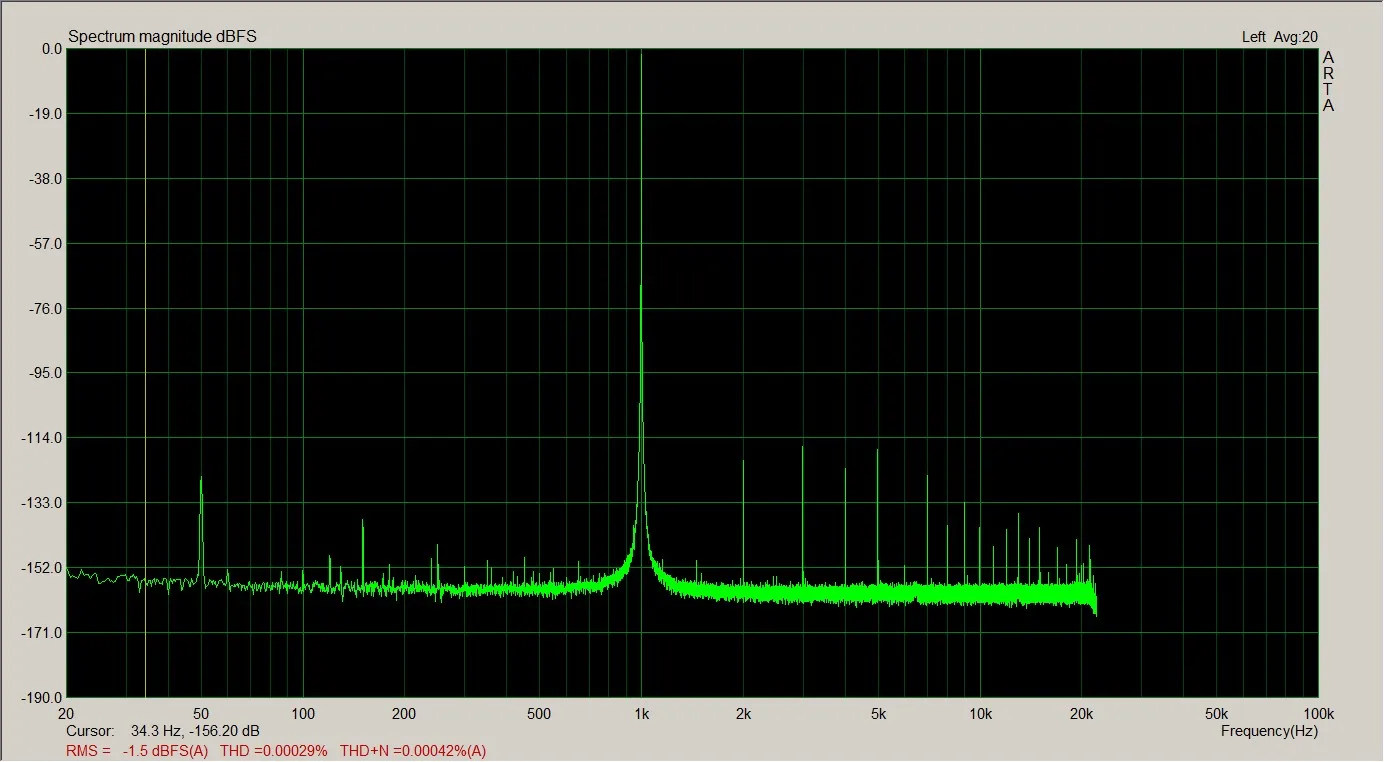

Степень искажений

Некоторые материалы для регулировки производства, пожалуйста, обратитесь к my BBS post:
