Описание
1. Описание:

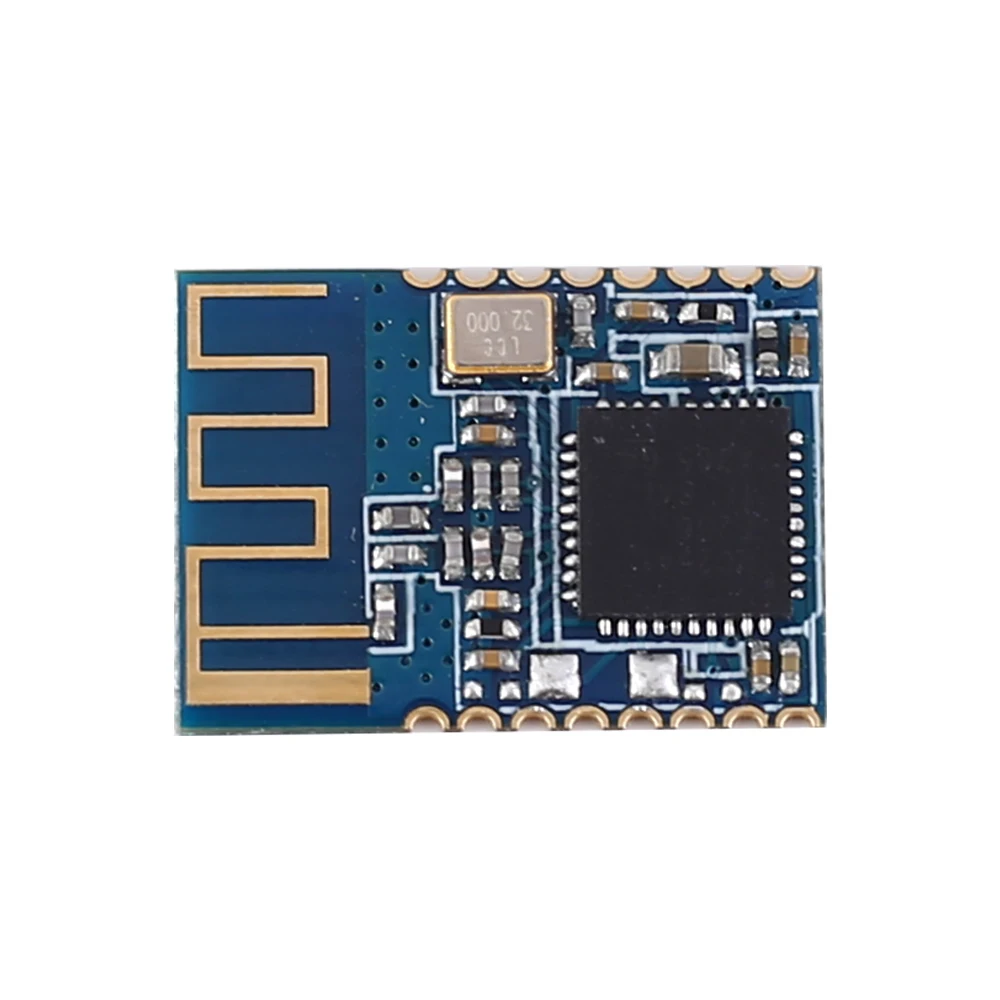

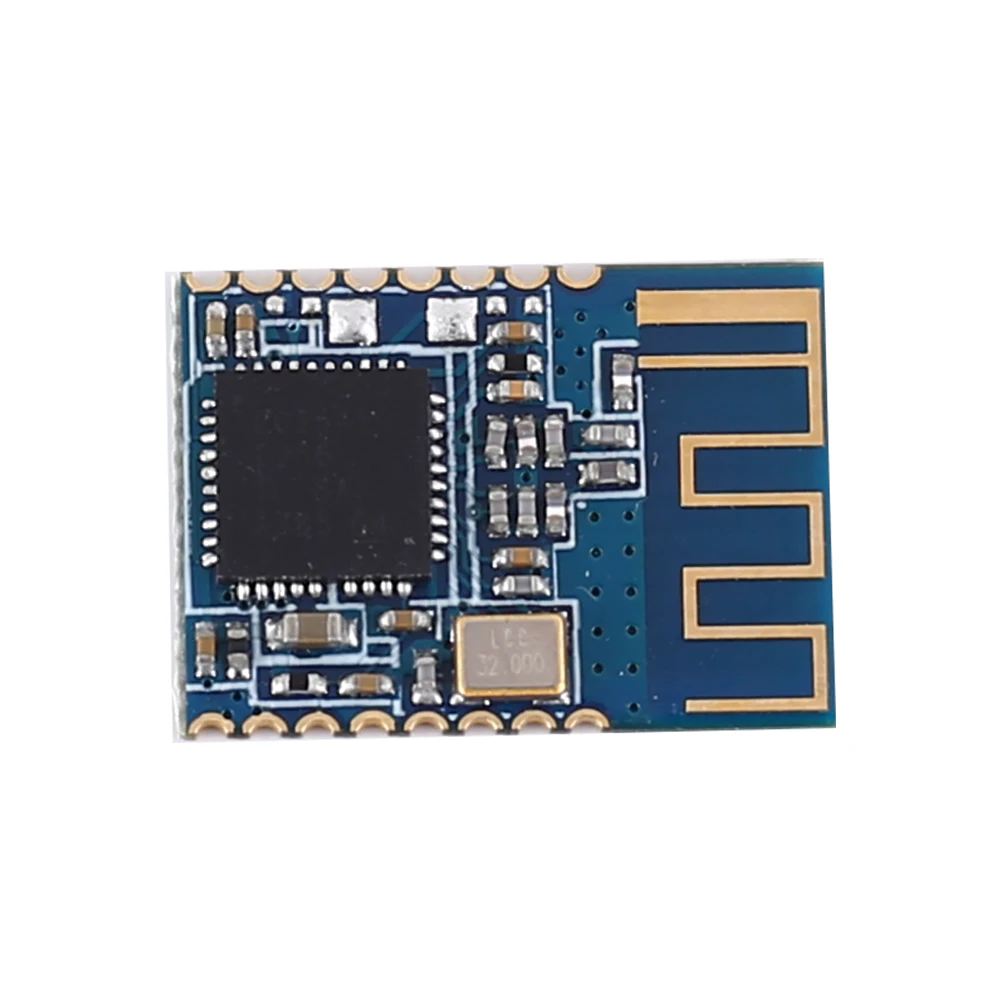

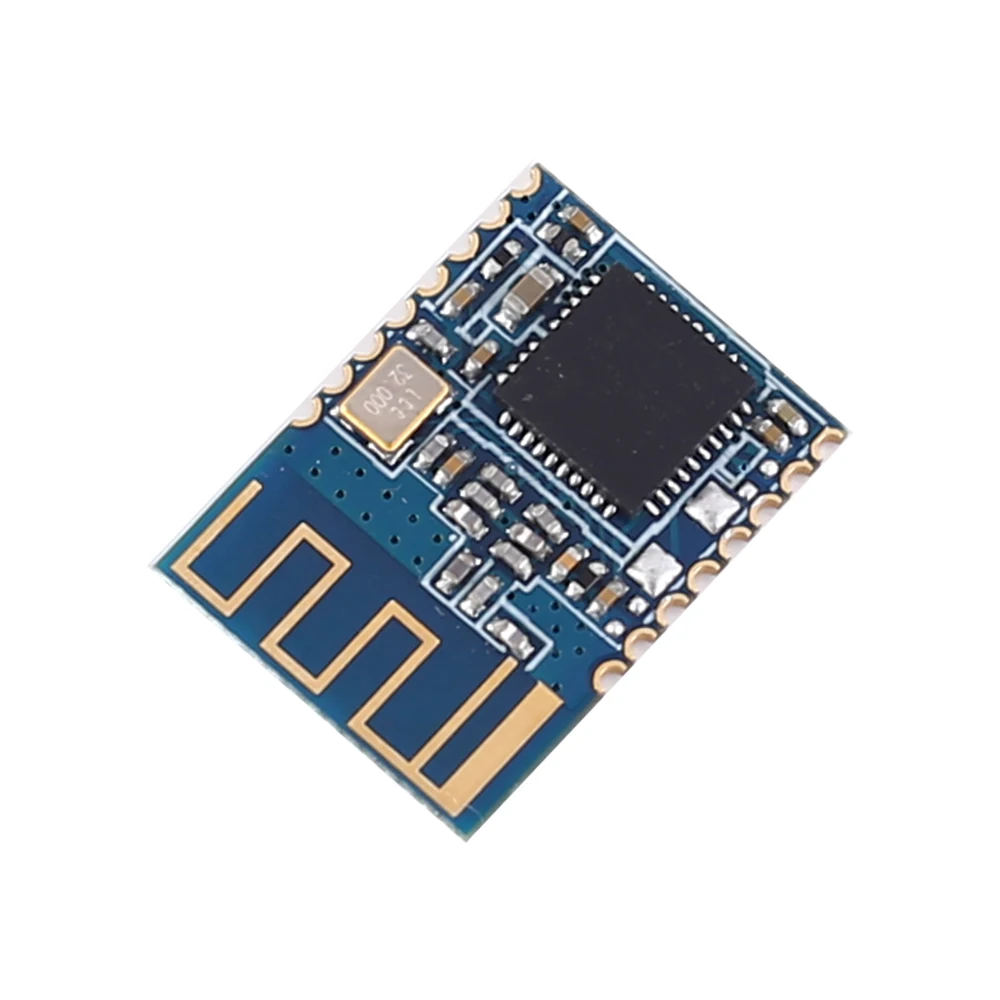

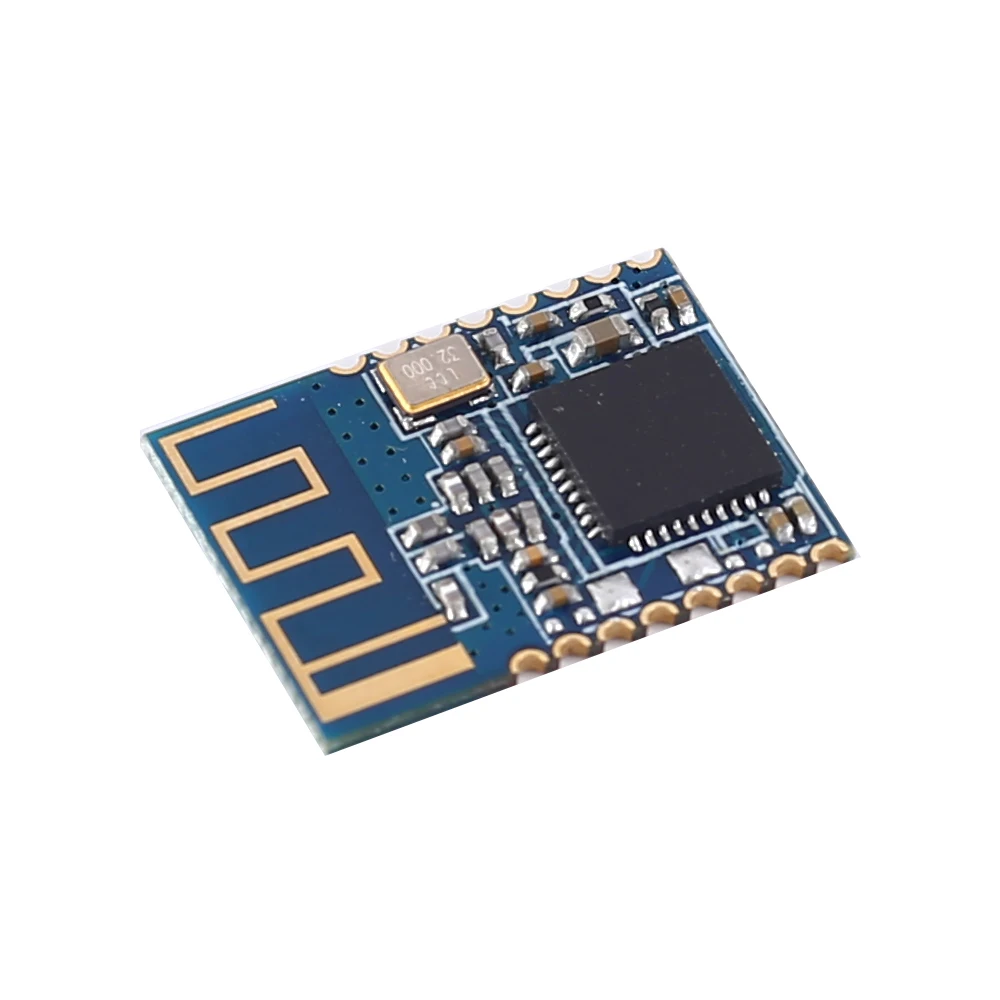

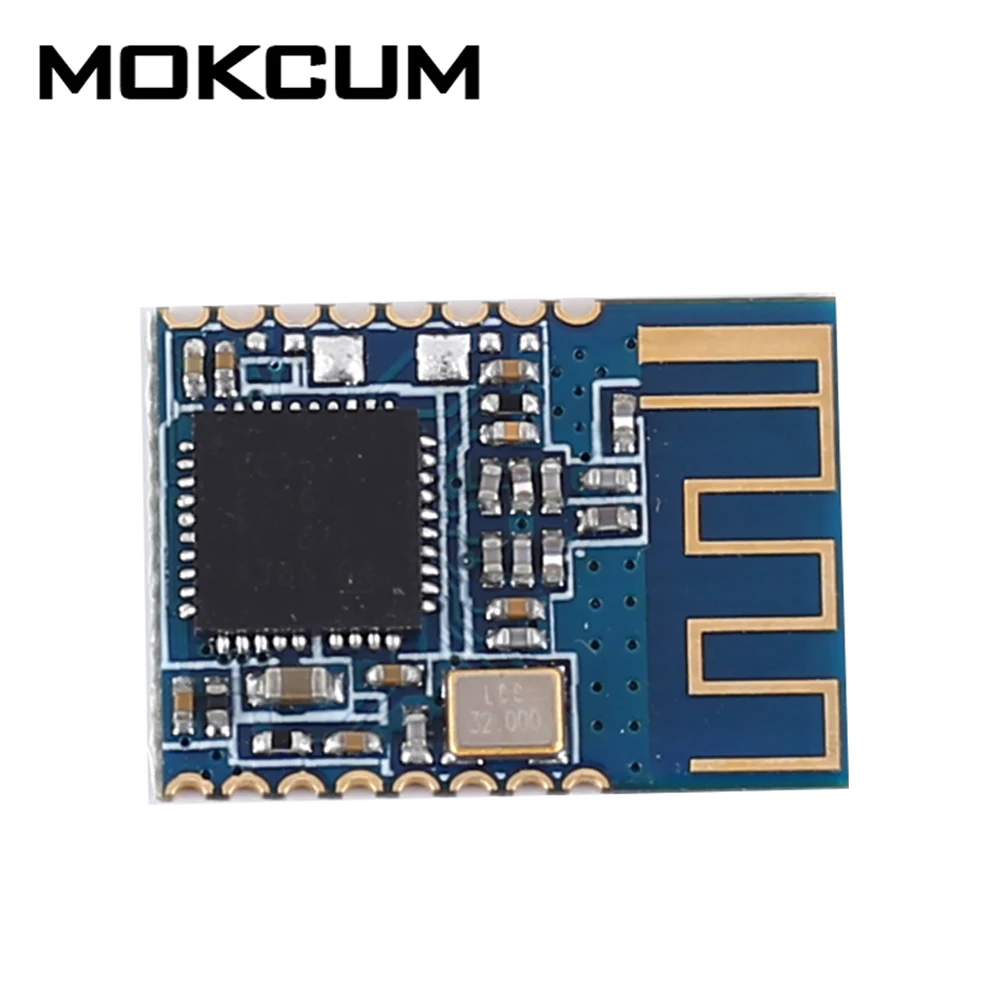

DX-BT05-A-это модуль последовательного порта bluetooth 4,0. Он используется для передачи данных.
2. Особенности:
1>. Поддержка ввода и вывода GPIO
2>. Низкое энергопотребление
3>. Маленький и удобный
4>. Быстрая скорость передачи
5>. Дальность связи
3. Параметры:
1>. Название Bluetooth: беспроводной модуль передатчика с Bluetooth
2>. Протокол Bluetooth: BLE 4,0
3>. Рабочая частота: 2,4 ГГц ISM диапазон
4>. Интерфейс связи: UART
5>. Источник питания: 3,3 В
6>. Расстояние связи: 30-40 метров (открытая среда)
7>. Параметры UART: 9600bps/8bit/1 стоп-бит/Нет паритета/нет контроля потока
8>. Сервис UUID: FFE0
9>. Уведомить UUID: FFE1
10>. Напишите UUID: FFE2
11>. Температура хранения:-55℃ ~ 125℃
12> Рабочая температура:-20℃ ~ 70℃
13>. Рабочая влажность: 5% ~ 95% относительной влажности

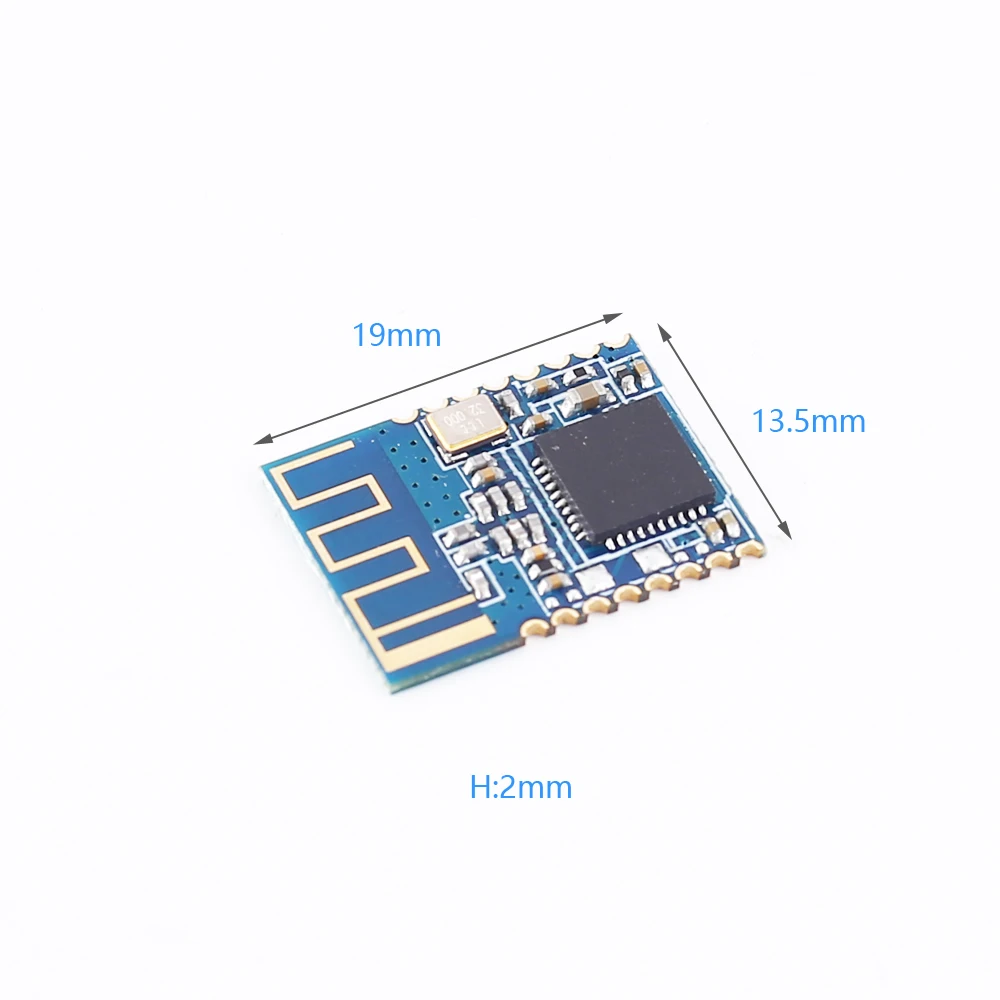

14>. Размер: 19*13,5*2 мм
4. Общий контакт:
1>. UART_CTS: Висячие
2>. UART_TX: вывод данных UART
3>. UART_RX: UART ввод данных
4>. P2_1: порт отладочных данных
5>. P2_2: отладочный тактовый порт
6>. SCL: тактовый сигнал
7>. SDA: сигнал передачи данных
8>. VCC: входное напряжение питания положительный 3,3 В
9>. NC: защищены
10>. RESETB: низкий уровень сброса
11>. GND: отрицательная мощность
12>. P1_1: индикатор состояния подключения Bluetooth (не подключен низкий уровень, выход высокого уровня при подключении)
5. Посылка:
1>. 1 модуль последовательного порта Bluetooth 4,0
Характеристики
- Бренд
- MOKCUM
- Материалы для самостоятельного изготовления
- Электрический
- Номер модели
- BLE 4.0
- Тип выхода
- Bluetooth 4.0 Serial Port Module
