GFSK беспроводной Bluetooth радиочастотный модуль приемопередатчика nRF52810 BLE5.0 4,2 UART DC 3,3 V 2,4 GHz ISM низкое энергопотребление

1. Описание:

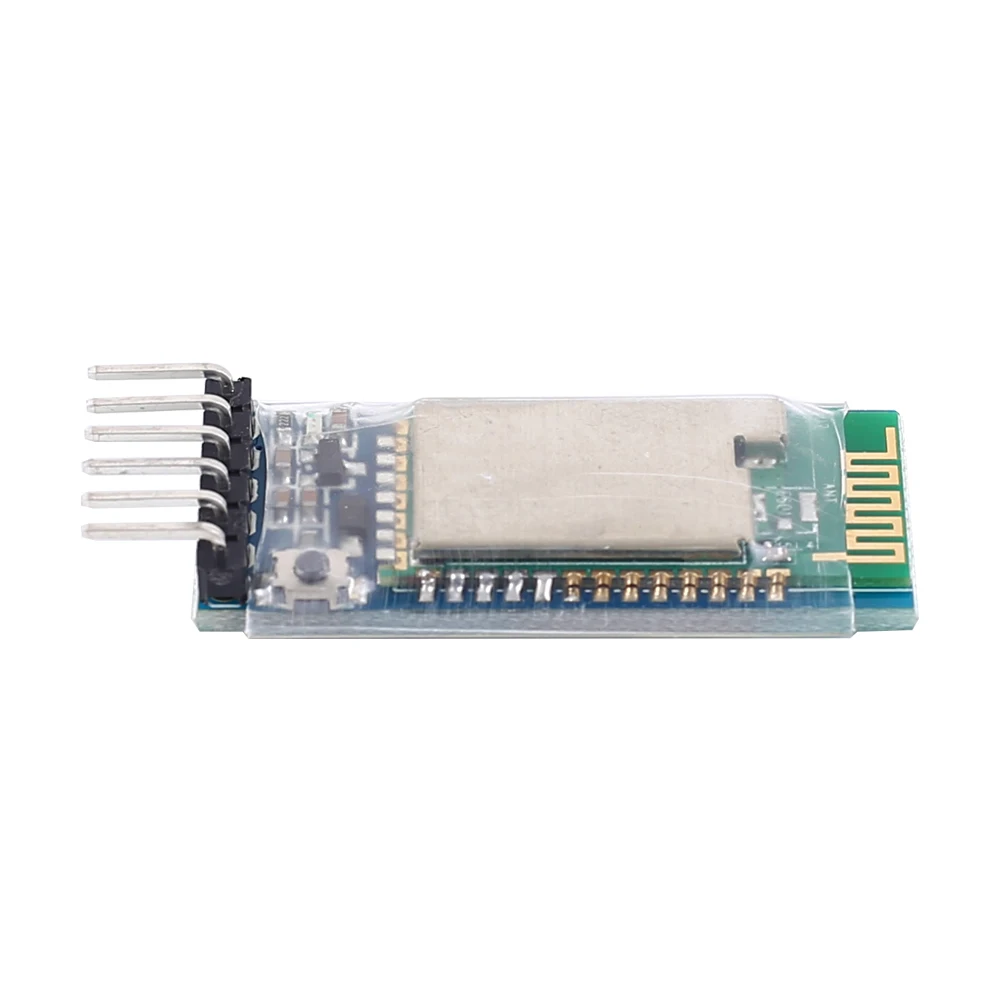

DX-BT23-A-это модуль bluetooth. Он поддерживает Bluetooth 4,2 и Bluetooth. Он использует высокоточный Кристалл 32 МГц для обеспечения своих промышленных характеристик и стабильной работы.

2. Особенности:

1>. Передача данных через UART

2>. Дальность связи

3>. Продукт имеет IPEX терминалы

4>. Продукт с щитом

5>. Стабильная передача

6>. Низкое энергопотребление

7>. Быстрая скорость передачи

3. Параметры:

1>. Протокол Bluetooth: BLE 5,0

2>. Название Bluetooth: BT23

3>. Рабочая частота: 2,4 ГГц ISM диапазон

4>. Интерфейс связи: UART

5>. Источник питания: 3,3 В

6>. Антенна: PCB Встроенная антенна или внешняя дБ антенна (по умолчанию PCD антенна)

7>. Расстояние связи: 30-40 метров (открытая среда)

8>. Параметры UART: 9600bps/8bit/1 stop bit/no parity/no flow control

9>. Обновление воздуха: поддержка обновления воздуха OTA

10>. Сервис UUID: FFE0

11>. Уведомить UUID и написать UUID: FFE1

12>. Напишите UUID: FFE2

13>. Рабочая температура:-20℃ ~ 70℃

14>. Рабочая влажность: 5% ~ 95% относительной влажности

15>. Размер: 43,5*17*7,5 мм

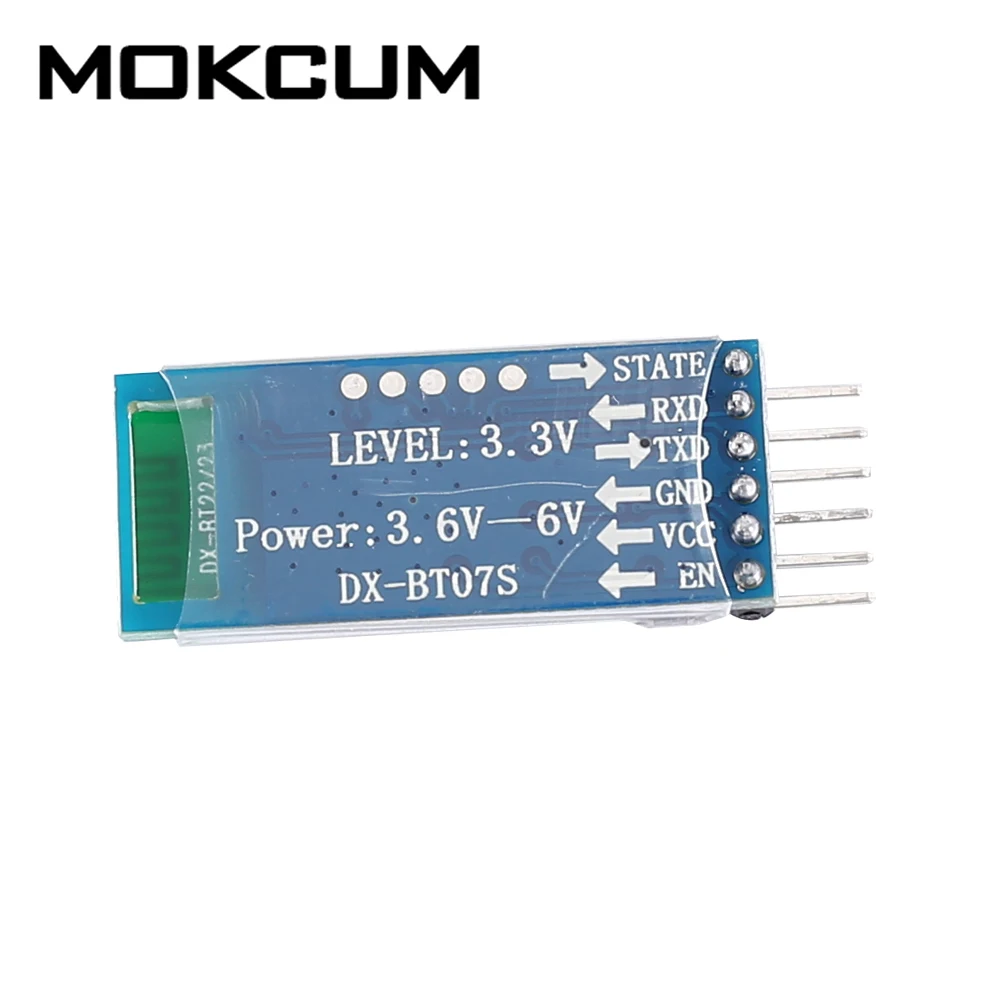

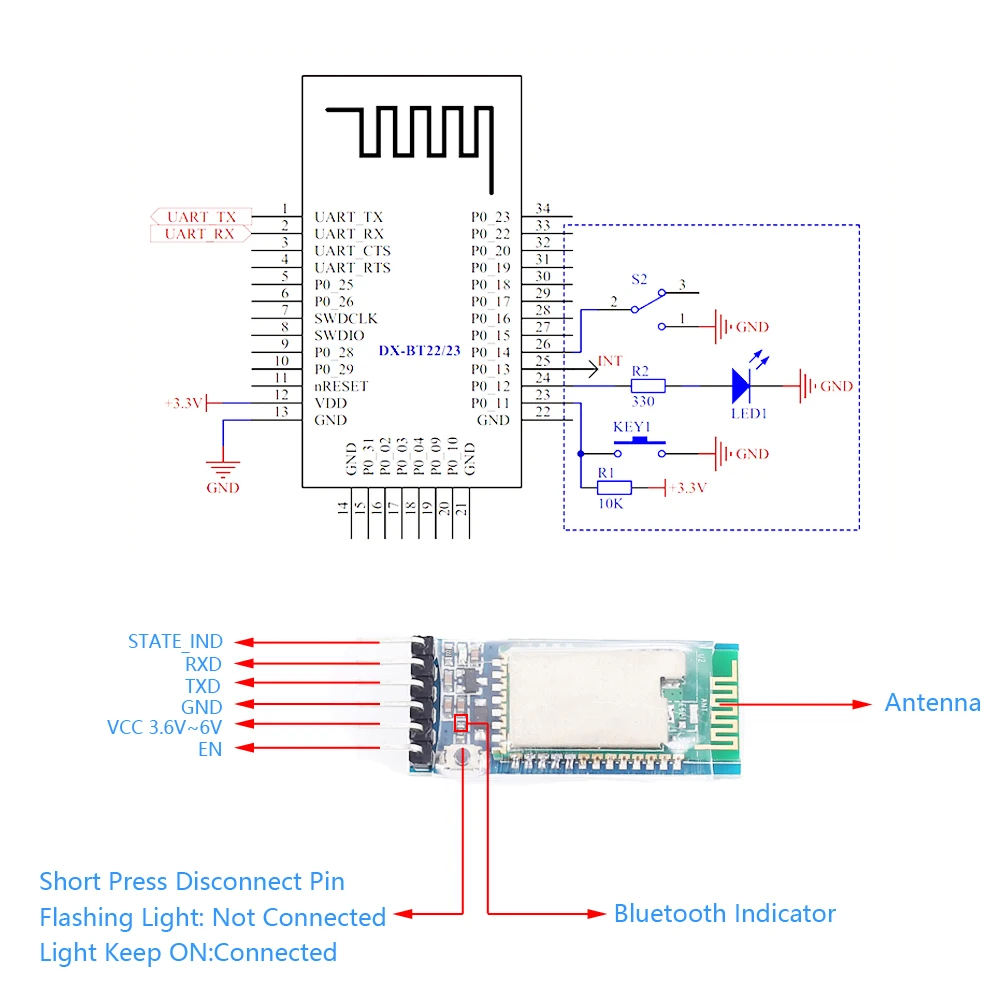

4. Общий контакт:

1>. UART_TX: вывод данных UART

2>. UART_RX: UART ввод данных

3>. VCC: источник питания на входе положительный 3,3 В

4>. GND: отрицательная мощность

5>. RESETB: низкий уровень сброса

7>. P0_11: контакты пробуждения и отключения

8>. PO_12: светодиодный индикатор

9>. PO_13: прозрачный порт индикации состояния канала

10>. PO_14: кнопка переключения режимов

5. Посылка:

1>. 1 шт. 5,0 Модуль Bluetooth
