Gl-520r четырехходовой программируемый реле промышленные Управление доска автоматические Управление доска

Описание

------------------------------------------------------------------------------------------------------------------

Макетная плата продается в нашем магазине и pcbproduct, это все оригинальный дизайн и Независимое производство., мы не продаем какие-либо другие одночиповые платы в качестве агентов, родители, как правило, видеть такие же или Похожие продукты, продаваемые на taobao.com., пиратство, для того, чтобы оформить покупку, внимательно! качество наших макетная плата отлично подходит, для отслеживания техническую консультацию и поддержку после покупки, пожалуйста, приобретайте.! пожалуйста, Поддерживайте оригинальность, откажитесь от пиратства!

------------------------------------------------------------------------------------------------------------------

В нашем магазинеИнструкции и отказ от ответственности, чтобы сделать заказ:

Мы благодарны каждому покупателю, однако, чтобы избежать ненужных проблем, мы делаем следующие инструкции по покупкам:

1,Мы не нужен срочный частей! стараться использования осторожно!Мы не можем сказать вам точное время прибытия, время доставки определяется скорость доставки транспортной компанией 。 приближается Весенний фестиваль, double11, double12, подождите, пока праздники, экспресс-доставка будет тормозить, мы ничего не могу поделать. пожалуйста, уделите время, чтобы купить, чтобы не повлиять на ваше использование. наш магазин не несет ответственности за задержку получения товара из-за экспресс-доставки.

2, из-за различных электронных продуктов, пожалуйста, свяжитесь с нашей службой поддержки клиентов перед покупкой, несколько товаров могут быть в наличии в кратчайшие сроки, если вы уже сфотографировали, мы свяжемся с вами, вы можете выбрать возврат или подождите, пока товар будет отправлен к вам 。

3. Экспресс-Доставка по умолчаниюStoДля другой экспресс-доставки, пожалуйста, свяжитесь с нашей службой поддержки клиентов. День к Дню 12: 00 предварительный список может быть выпущен в тот же день, после этого попробуйте снять в тот же день, на следующий день, если товар не может быть доставлен в тот же день. уведомления о поставке night10: 00 заполните позже, то, пожалуйста, не спешите. спасибо за сотрудничество!

4. Мы несем ответственность только за качество товаров, которые мы продаем, не несем ответственности за другие проблемы. например, вы покупаете приборной панели, из-за неправильной эксплуатации или неправильно проводки, потому что к неправильной эксплуатации, телесные повреждения, вызванные повреждения механического оборудования, это зависит от вас, мы не можем нести ответственность 。

5, нужно дизайн печатной платы, изменить программы, изменить аппаратных средств, это может занять несколько дней для доставки, конкретное время доставки определяется сложность проекта и по соглашению обоих сторон. 。

6, Бизнес часов: 8: 30--22: 00, покупатель обязуется подтвердить получение вовремя после получения товара. пожалуйста, свяжитесь с нашим магазином в кратчайшие возможные сроки от нас зависящее, чтобы решить любые проблемы, если покупатель не свяжитесь с нашим магазином, он будет непосредственно комментарий в среднем отклонения. мы расцениваем как вредоносную оценку, наш магазин больше не может предоставить техническую поддержку. спасибо за сотрудничество!

7. если вы желаете приобрести товар в разнообразных предметов, вы можете купить его в Taobao корзина для покупок, пожалуйста, свяжитесь с нами, тогда мы предоставим вам товара, который вы выберете, добавить в корзину (рама «немедленной покупки» правая сторона) затем введите «Мой Taobao», нажмите «моя корзина покупок» купить вместе.

8, возврат и обмен товара из-за проблем с качеством, все почтовые расходы будут оплачены зайдите в наш магазин 。 для buyer7Days Покупатель вправе вернуть товар без объяснения причин возврата, все почтовые расходы должны быть оплачены покупателем, мы можем только возврат средств если вы вернете товар по цене, не подлежит возврату 。

Если вы покупаете этот товар, считается, что он был прочитан, поймите и согласны с вышеприведенным утверждением!

------------------------------------------------------------------------------------------------------------------

Эта панель управления имеет similarPLCFunction, но вам не нужно записывать лестницу или загружать программы, только кнопки и Дисплейные устройства, не очень хорошо продуманные настройки, может быть realizedPLCIndustrial плата управления с большинством функций. эта панель управления с помощью можно использовать asPLCSubstitute, простой и эффективный, прочный, удобный в использовании, и он мал. энергопотребление провинции, и так далее ..

\
\

------------------------------------------------------------------------------------------------------------------

\
\

Один,Основные функциональные особенности

\
\

1, 0-20 шаг программируемый 。 свободно устанавливать продолжительность каждого шага, мы всегда укладываемся в выключенном состоянии 。

\
\

2, широкий диапазон напряжения. Может use9-36VDC напряжение питания.

\
\

3, Выход controllable0-220Vhand над/вкл/выкл и Вкл/Выкл Время DC Соленоидный клапан 。

\
\

4, установленное время с каждым шагом для того чтобы small1second, чтобы установить время до тех пор, пока as999second 。

\
\

5, опционально использовать или не использовать четырехходовой контроль ввода датчика 。

\
\

6, Управление чип импортируется из СШАМикрочипКомпанияPICСерия одночипового микрокомпьютера, Он признан инженерами в отрасли как одночиповый микрокомпьютер с сильной анти-помехи способность, стабильная работа, производительностьTranscendSTC, STM32, MS430, AVRОдночиповый микрокомпьютер одинаковой серии. (заинтересованные пользователи могут найти "PICAnti помехи способность одночипового микрокомпьютера" понять под).

\
\

7, use3Keys для программирования, газоразрядный индикатор настройки дисплея и статус режима работы печатной машины, простота в эксплуатации 。

\
\

8, Вход и выход изолированы от анод, улучшает способность анти-помех 。

\
\

9,4 только высокое качество реле контролирует четыре соленоидных выхода.

\
\

10, доска имеет анти мощность обратной цепи, пользователь подключен к обратной блок питания, плата не работает, никаких повреждений, защищают вашего 。

\
\

Будьте осторожны: выходное реле этой платы, переменный ток управления power220V/3A, мощность управления DC power is30V3A, нет проблем в управлении ing общий Соленоидный клапан, если используется для управления другим оборудованием, не осилите.

\
\

Как использовать этот продукт, пожалуйста, обратитесь к следующей видео (скопируйте в ваш адрес веб-бар, чтобы войти, GL-520RandGL-520TThe метод установки один и тот же)

\
\ \
\

Http://v.youku.com/v_show/id_XMTM3MDc3ODUzMg==.html

\
\ \
\

------------------------------------------------------------------------------------------------------------------

\
\

Два, аппаратные средства схема описание:
\
1. Описание основного оборудования

\
\ \
\

Gl-520r четырехходовой программируемый реле промышленные Управление доска автоматические Управление доска

\
\ \
\

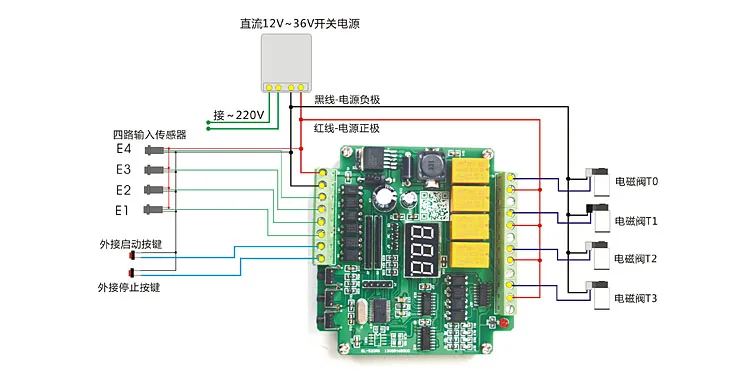

2, аппаратная схема подключения

\
\

Gl-520r четырехходовой программируемый реле промышленные Управление доска автоматические Управление доска

\
\ \
\ \
\

Объяснить:

\
\

1, согласно входному датчику, подключенному на рисунке, npnнормально открытый Бесконтактный переключатель 。 использование датчиков, когда этот шаг закончен, откройте Соленоидный клапан, Управляйте одним цилиндром после домкрата, если цилиндр не на месте,

\
\

Т. Е. Сенсор не обнаружено, подождите, пока Ручка цилиндр действовать на постоянной основе, до тех пор, пока датчик обнаруживает, что цилиндр топ на месте

\
\

Выполните следующее действие.

\
\

2, обычно открытое соединение реле согласно выходному терминалу, подключенному на рисунке, неподключенные концы обычно закрыты, пользователи могут подключить провода по мере необходимости.

\
\

3, как показано на рисунке, Соленоидный клапан и плата управления общей мощностью, если напряжение, используемое соленоидным клапаном пользователя, не соответствует источнику питания, пожалуйста, сравните соответствующий источник питания в соответствии с параметрами вашего собственного соленоидного клапана.

\
\

------------------------------------------------------------------------------------------------------------------

\
\

Три Инструкция по установке:

\
\

Как использовать этот продукт, пожалуйста, обратитесь к следующей видео (скопируйте в вашу веб-адресную панель, чтобы войти, GL-520RandGL-520TThe Метод настройки тот же)

\
\ \
\

Http://v.youku.com/v_show/id_XMTM3MDc3ODUzMg==.html

\
\

Есть какие-то на board.3A ключ: S1, S2, S3

\
\

S1: клавиши переключения режима, Пресс для переключения между набор параметров режима.

\
\

S2: изменение параметров ключ, как правило, в зависимости от числового программного дополнение

\
\

S3: изменение ключа параметра, как правило, как функция числового вычитания

\
\ \
\

Gl-520r четырехходовой программируемый реле промышленные Управление доска автоматические Управление доска

\
\ \
\

Настройка методов и процедур:

\
\ \
\ \
\

1,Питание на плате управления, дисплей1-1

\
\

Gl-520r четырехходовой программируемый реле промышленные Управление доска автоматические Управление доска

\
\

ЛевыйОдин digit1, показывает скорость работы is1, то есть, он работает на нормальной скорости в установленное время., этот номер может быть принят throughS2Key изменения согласно once2, Press2Next time4, соответственно, setting2Double скорость, 4 с удвоенной скоростью работы 。

\
\

Средняя планка, не имеет значения.

\
\

Следующий number0or1, свидетельствует о том, независимо от того, чтобы выбрать цикличной работой или Одиночная 。 если это is0, после нажатия кнопки start, плата работает один раз в соответствии с установленными шагами, а затем останавливается, нажмите кнопку start еще раз, чтобы снова остановить работу. этот номер может быть принят throughS3Key изменения, Пресс S3, это число in0and1Switch, при установке to1When, беспрерывная работа доска (цикличной работой), до тех пор, пока переключатель аварийной остановки является Пресс ed 。

\
\ \
\

2,Под верхним интерфейсом нажмите кнопку даунс1, появится следующий дисплейA00

\
\ \
\

Gl-520r четырехходовой программируемый реле промышленные Управление доска автоматические Управление доска

\
\

A:Представляет общий размер шага, который пользователь хочет выполнить, может быть установлен на most20step, он может быть установлен как маленький, как possible0step (установить up0Step является теорическим, хотя эта плата является от 0 шаг, чтобы начать, однако, это нельзя устанавливать в полной деятельности шаг to0, это не смысл для запуска так) 。

\
\

Под этим интерфейсом нажмите клавишу presss2, чтобы увеличить значение, PressS3Reduce значение, числовое значение in0-19between (common20step, имейте в виду, 0 шаг является следующим шагом в реальной работе)

\
\ \
\ \
\

3,Под верхним интерфейсом нажмите кнопку downS1, появитсяC00

\
\ \
\

Gl-520r четырехходовой программируемый реле промышленные Управление доска автоматические Управление доска

\
\

C:Показывает шаги, которые необходимо установить в настоящее время, presss2нажмите клавишу, чтобы увеличить значение, PressS3Reduce значение, числовое значение in0-19between, максимальное значение тока должен быть в пределах стоимости общая шаг 。

\
\ \
\

4, под верхним интерфейсом, нажмите againS1key, дисплей000

\
\ \
\

Gl-520r четырехходовой программируемый реле промышленные Управление доска автоматические Управление доска

\
\

Три here0, свидетельствует о том, время схватывания ток Шаг, from0 -- 999 во-вторых регулируется. в этом состоянии, только одно значение ярче, две другие ценности тусклые, pressingS2Change кому светильник, этот с высокой яркости может быть usedS3change значение (0--9), это прямо изменения стоимости, нет необходимости to0 -- 999 во-вторых накопление.

\
\ \
\

5, под верхним интерфейсом, нажмите againS1key, дисплейP-0

\
\ \
\

Gl-520r четырехходовой программируемый реле промышленные Управление доска автоматические Управление доска

\
\

P:Показывает, чтобы установить текущий статус выходного порта, номер послеAdoptS2change (0--3). Держите pressingS2, это будет приятным дополнением in0 -- 3 Переключение между, свидетельствует о том, выбранный выходной канал (четырехходовой) 。

\
\

Выберите выходной канал, нажмите againS3Key, индикация канала на плате изменится между включением и выключением, показывает в данном шаге, этот канал должен быть включен или выключен.

\
\ \
\

6, под верхней интерфейс, Пресс againS1key, дисплейE...

\
\

Gl-520r четырехходовой программируемый реле промышленные Управление доска автоматические Управление доска

\
\

В рамках этой интерфейс, PressS3, следующую цифру будет находиться в the1 -- 4 переключение между режимами, указывает на выбор четыре датчикаОдин канал в контроллере, как входной контроль 。

\
\

E...:Показывает, что текущий шаг не требует ввода датчика

\
\

E-1reachE-4:Показывает, что текущий шаг выбирает датчик в качестве элемента управления входом.

\
\ \
\

7,Нажмите againS1key, вернитесь в исходное состояние, Отобразите1-1,Показывает конец процесса установки, вышеуказанный процесс может быть повторен следующим образом, продолжить setupC01, C02, C03. .. дождитесь значения текущего шага.

\
\

-------------------------------------------------------------------------------------------------------------------

\
\

Четыре,При снятии физических и Размер монтажного отверстия:

\
\

PCBsize: 90 мм X 86,5 мм

\
\

Высота: 13,5 мм (высота без медного столба)

\
\

Крепежные винты: M3 * 5 M3 * 6 M3 * 8 M3 * 10 (диаметр 3 миллиметра, длина винта выбирается в соответствии с особыми потребностями)

\
\ \
\ \
\

Gl-520r четырехходовой программируемый реле промышленные Управление доска автоматические Управление доска

\
\ \
\

-------------------------------------------------------------------------------------------------------------------

\
\

Пять,Инструкция: Вопросы и ответы:

\
\

1, данные параметры продукции может не быть на заказ, как для того, чтобы исключить все данные сразу?

\
\

Во-первых, в тех случаях, когда плата не заряжается, Пресс downS1Don't отпустить кнопку, затем включите питание или похода по магазинам., после электричества 1-2 секунды, чтобы отпустить keyS1, красный на плате ledlampd4it будет светиться, означает, что плата очищает все данные, через несколько секунд, redleddecord, означает, что все данные очищены, данные могут быть сброшены.

\
\

2, красный на boardLEDWhat он нужен?

\
\

КрасныйColourLEDПересекающимися мигающими звездами, свидетельствует о том, что плата Бег, после того, как остановка работы 。

\
\

3, может use24VDo вы используете?

\
\

Сносный, эта плата используется для широкого напряжения, DC может быть used9-36Vpower питания, без проблем.

\
\ \
\

4, эта плата может control220VIs электромагнитный клапан?

\
\

Может control220V/3AAC электромагнитный клапан внутри 。
