GM328 многофункциональный DIY цифровой Транзистор тестер сопротивление индуктивности емкость напряжение pwm частота тестер

Описание

>
>	>	>	>
>	>	>	>

GM328 многофункциональный DIY цифровой Транзистор тестер сопротивление индуктивности емкость напряжение pwm частота тестер

Особенности:

1. Вращающийся кодированный переключатель управления, измерение одной кнопкой, поддержка автоматического выключения, энергосбережение.
2. В дисплее используется цветной дисплей 160x128 пикселей, весь экран-8x20, глубина цвета-16 бит, графический дисплей-символ.
3. Автоматическое обнаружение NPN и PNP триодов, транзисторов, диодов, двойных диодов, тиристоров, автоматической идентификации распределения транзисторов.
4. Многофункциональный тестер транзисторов с использованием одного чипа ATMEAG328P DIP-28.
5. Использование 9 В наборных батарей для питания, или с помощью адаптера питания для питания, ток всей машины составляет около 30 мА, а ток после выключения составляет около 20 на.
6. NPN и PNP tritriode co-emarter коэффициент усиления тока, пороговое напряжение цоколя-излучателя, ток утечки коллектора-излучателя в отрезное время может быть протестирован.
7. Транзистор Дарлингтона определяется пороговым напряжением основного излучателя и высоким коэффициентом усиления тока.
8. Защитные диоды встроены в детекдетективные Силовые транзисторы и полевые транзисторы.
9. Испытательный ворота-источник порогового напряжения, слив-источник на-сопротивление, ворота-источник емкости FET.
10. В большинстве случаев два резистора измеряются одновременно, поэтому можно измерить трехфутовый регулируемый резистор. Если регулируемый резистор настроен на конечную точку, можно измерить одно значение сопротивления.
11. Максимальное разрешение измерения сопротивления составляет 0,01 Ω, а диапазон измерений-до 50 мОм.
12. Диапазон измерения конденсаторов от 25 пФ до 100 МФ с разрешением 1 пФ.
13. Максимальное разрешение эквивалентного сопротивления серии (ESR) для конденсаторов размером более 90 НФ составляет 0,01 Ω.
14. Конденсатор больше 5000pF также показывает скорость падения напряжения после зарядки, которая может отражать коэффициент качества (значение Q) конденсатора.
15. Замеряйте не более двух диодов, чтобы показать их положительные и отрицательные полюсы и напряжение.
16. Диоды, излучающие светильник, также отображают графические символы диодов, напряжение которых намного выше, чем у обычных диодов.
17. Стабилизированные Напряжения диоды с обратным напряжением пробоя менее 4,5 в также могут быть обнаружены и отображены в виде двухдиодных символов. Положительные и отрицательные полюсы основаны на симвосимволе диода, напряжение которого ВКЛ-ВЫКЛ составляет около 700 мВ, а напряжение ВКЛ-ВЫКЛ, соответствующее другому symbol у диода, является постоянным напряжением.
18. При тестировании одного диода может быть также протестирована емкость обратного соединения его PN соединения. В это время база и излучатель, или основание и коллектор транзистора можно поместить в транзистор одновременно.
19. Конденсаторы менее 25 ПФ также могут быть протестированы. Этот тест требует подготовки конденсатора 30 ПФ. Сначала проверяется конденсатор 30 пФ, затем тестируемый конденсатор соединяется параллельно с ним и измеряется снова. Измеренное значение конденсатора 30 ПФ вычитается из измеренного результата.
20. Индуктивность резисторов ниже 2100Ω измеряется одновременно. Диапазон измерения 0,01 mH-20 ч. Процесс тестирования занимает около 2 секунд. Большие конденсаторы и индуктивность занимают больше времени.
21. Дополнительные функции включают Измерение частоты, измерение напряжения, генератор квадратных волн, генератор PWM, декодирование инфракрасного пульта дистанционного управления, кодирование инфракрасного пульта дистанционного управления, тестирование датчика температуры DS18B20, тестирование датчика температуры и влажности DHT11, выбор цвета, отладка и калибровка, непрерывное тестирование и другие функции.
22. Измерение частоты колеблется от 1 Гц до 1 МГц или выше. Когда измеряемая частота ниже 25 кГц, может отображать период и Разрешение 0,001 МГц.
23. Измерение напряжения постоянного тока до 50 В, выход квадратного сигнала, Многочастотные варианты, максимальная выходная частота 2 МГц; выход фиксированной частоты, рабочий цикл Регулируемый импульсный сигнал (ШИМ), регулировка рабочего цикла от 1% до 99%.
24. Отдельная функция проверки емкости, метод тестирования непрерывное измерения, конденсатор 2uF-50mF может быть измерен непосредственно в его цепи. (Цепь, в которой измеряется конденсатор, должна быть выключена, а измеряемый конденсатор должен быть полностью разряжен.)
25 лет. Тиристоры и Тиристоры могут распознать распределение контактов, и триггерный ток тиристоров или тиристоров измеряется меньше, чем ток, предоставленный тестером, который может обеспечить ток триггера 6 мА в большинстве случаев.
26. Инфракрасный пульт дистанционного управления декодирование и кодикодирование поддерживает форматы кодирования чипов TC9012 и upD6121.

Параметры:

Посылка список:

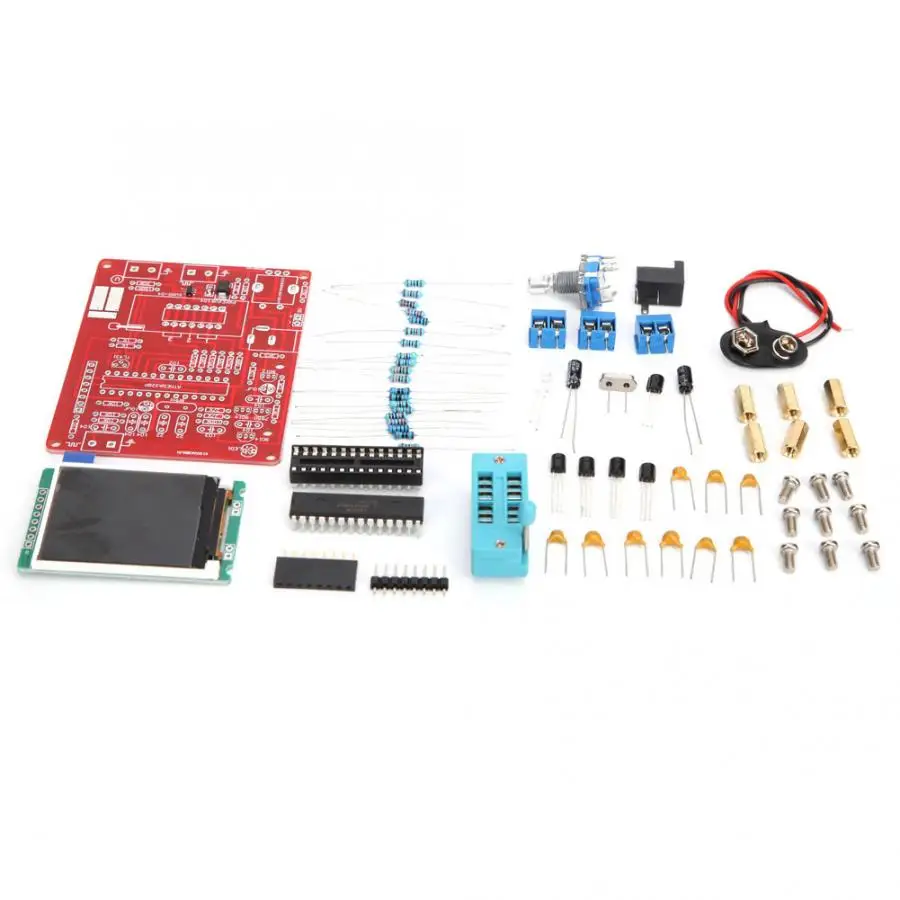

1 х сумка для транзисторного тетестера DIY наборы
