Golden Seal OPA512 стерео Плата усилителя совместима с OPA541, 501 PA12 с защитой динамика усилитель pcb

Описание

Golden Seal OPA512 стерео Плата усилителя совместима с OPA541, 501 PA12 с защитой динамика усилитель pcb

Этот "сделай сам"Не содержит каких-либо радиатораИ сборочные чертежи только для справки.

Данная плата совместима со многими ICs. Например: OPA512.OPA501, PA12, PA51A...

Теплоотвод не должен быть изолирован.

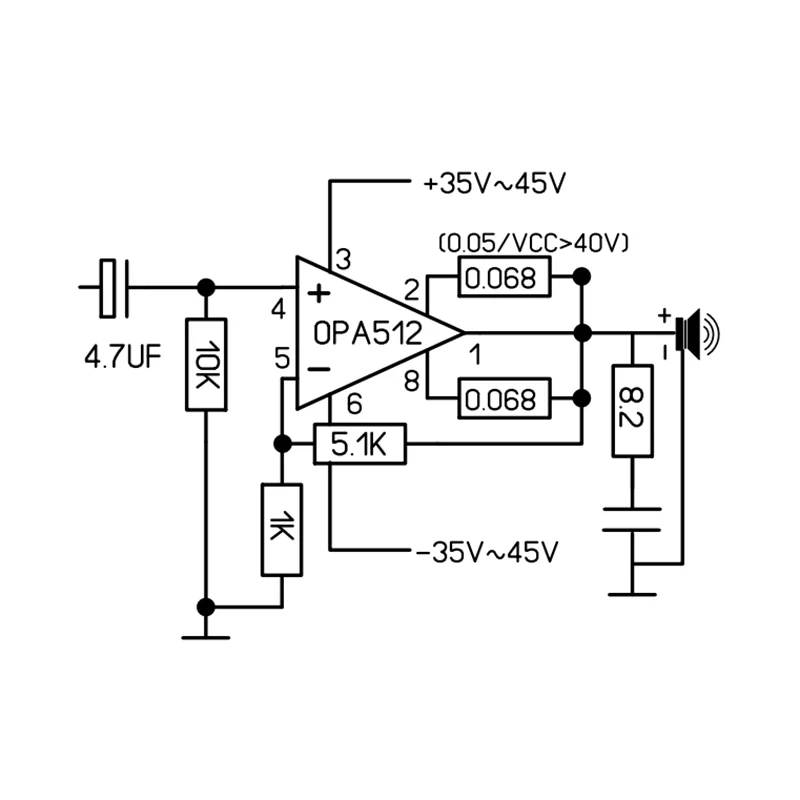

Чистый DC 5x схема усилителя:

Изменение сопротивления 5,1 K может изменить увеличение. Некоторые покупатели испытали его до 10 и он стабилен.

Золотое уплотнение OPA512 (15а максимальный ток)

С схемой защиты громкоговорителя, расположение разумно и даже. Шум может быть услышан, когда люди находятся рядом с громкоговорителем ночью.

Размер 10 см * 10 см.

На передней монтажной области IC нет следов или медной фольги, поэтому вы можете безопасно установить теплоотвод, не беспокоясь о шортах между ногами.

Отверстия были правильно спроектированы для удовлетворения потребностей использованных ICs с остаточным оловом.

Положительные и отрицательные следы источника питания с самым большим током используют блочную большую площадь меди, которая имеет токоустойчивость и производительность тепловыделения в несколько раз выше, чем у обычных следов, обеспечение мощности по току более 20А.

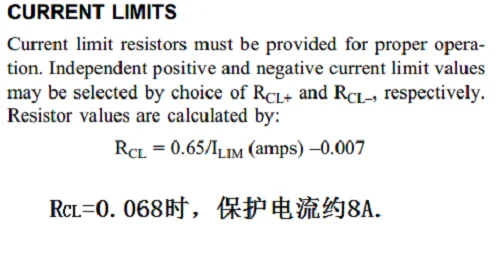

Для обеспечения качества звука, ключевые компоненты расположены с кратчайшим расстоянием IC, и токочувствительный резистор установлен близко к IC, таким образом, используется резистор 2512 чипа (2 Вт) и 4 резистора отправляются на плату.

Golden Seal OPA512 стерео Плата усилителя совместима с OPA541, 501 PA12 с защитой динамика усилитель pcb

Посылка включает в себя:

1 шт. "сделай сам"Плата без радиатора

Golden Seal OPA512 стерео Плата усилителя совместима с OPA541, 501 PA12 с защитой динамика усилитель pcb

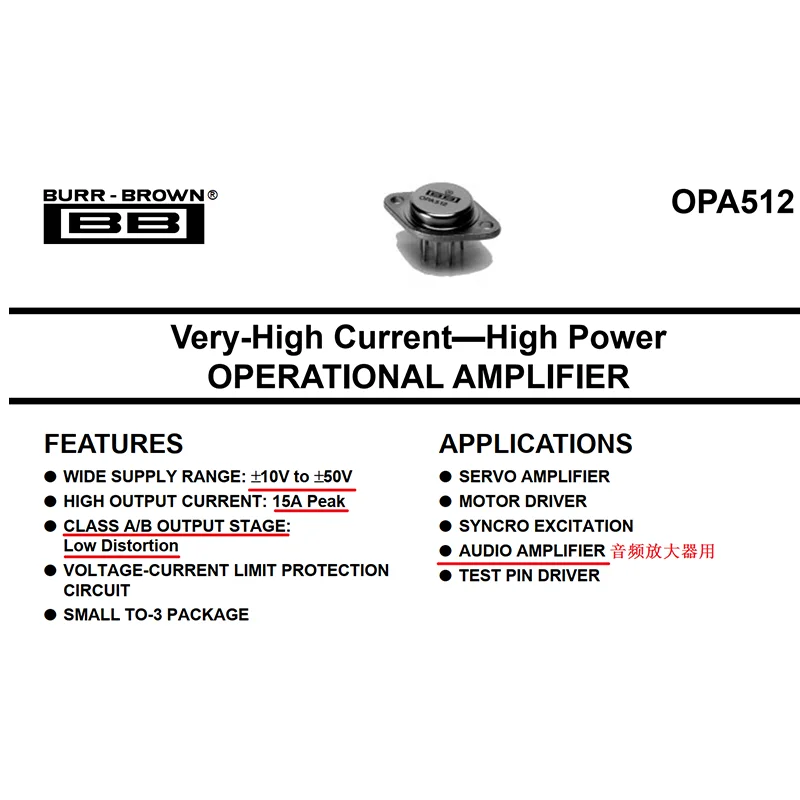

OPA512-это усилитель низких искажений класса a/B A и B, который компания BB может четко использовать для усиления звуковой мощности. Блок питания состоит из двух устройств 10-50 в, 15 А, которые могут управлять динамиками до 4 Ом:

Golden Seal OPA512 стерео Плата усилителя совместима с OPA541, 501 PA12 с защитой динамика усилитель pcb

Особенности:

1. Двухканальный дизайн.

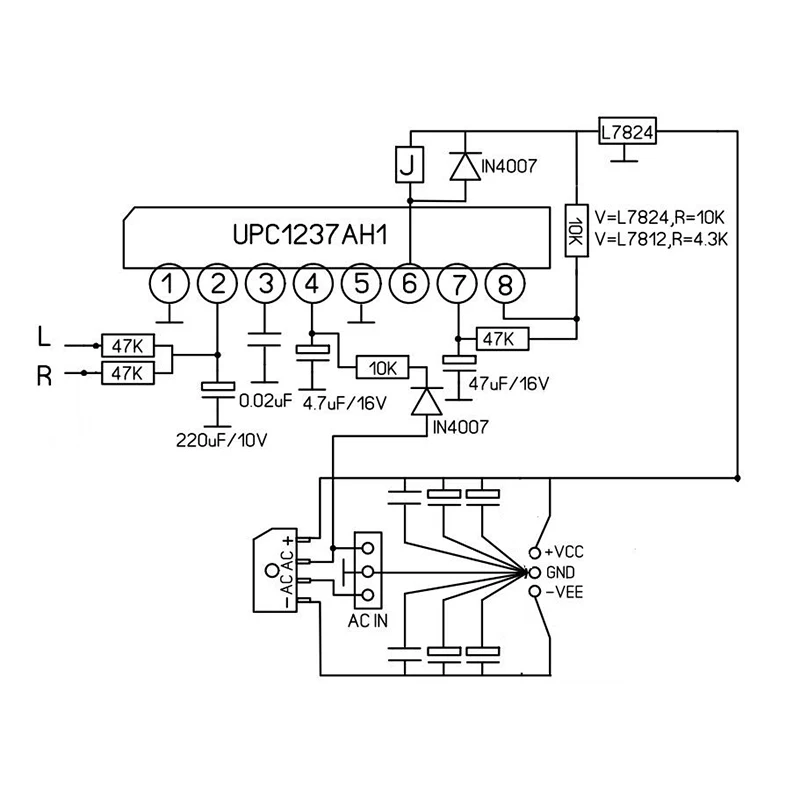

2, с защитой динамика. -Задержка запуска на 4 секунды, чтобы избежать звука удара. Быстро выключается, чтобы избежать реверберации. Средняя точка обнаружения постоянного тока для защиты динамиков.

3, использование 10 А большого реле для защиты. -Максимальный ток IC составляет 15а на канал (эффективное значение переменного тока 10.5A), и необходимо использовать большое реле.

4, 35 Диаметр совместим с 30 большим фильтрующим конденсатором. -Гарантия увеличения мощности.

5, совместимый с OPA541 PA12. (Если OPA541 не подключен, сопротивление между контактами 1 и 2 не требуется)

Golden Seal OPA512 стерео Плата усилителя совместима с OPA541, 501 PA12 с защитой динамика усилитель pcb

Доступны два варианта заземления теплоотвода:

1. Рядом с винтом в верхнем левом углу задней части находится накладка, которая соединена с винтом теплоотвода и может быть подключена к земле.

2, согласно инструкции на задней части 10 Ом защиты резистора, установленный на передней, вы можете завершить заземление радиатора, играть преимущество экранирования Золотой уплотнительной трубки.
