Описание

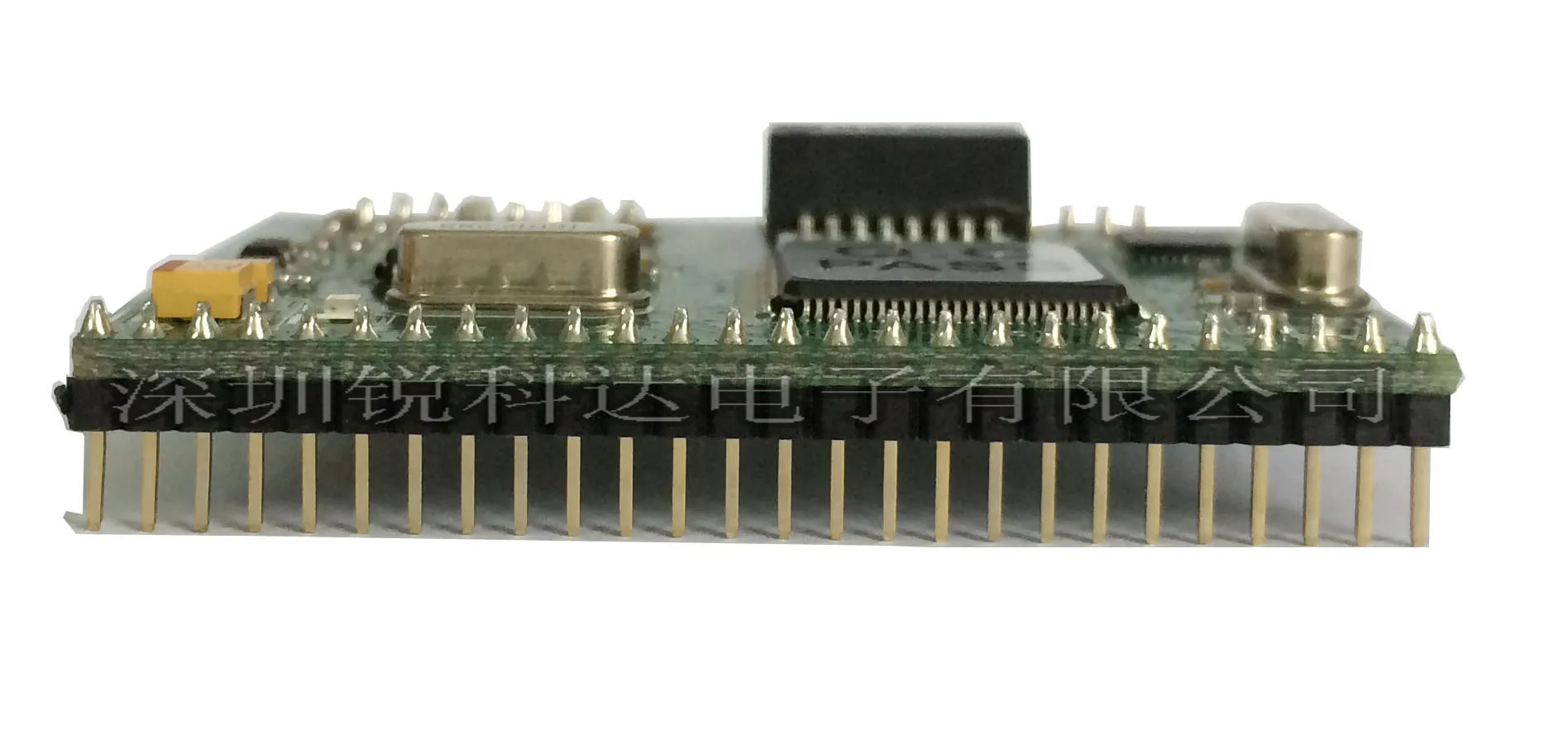

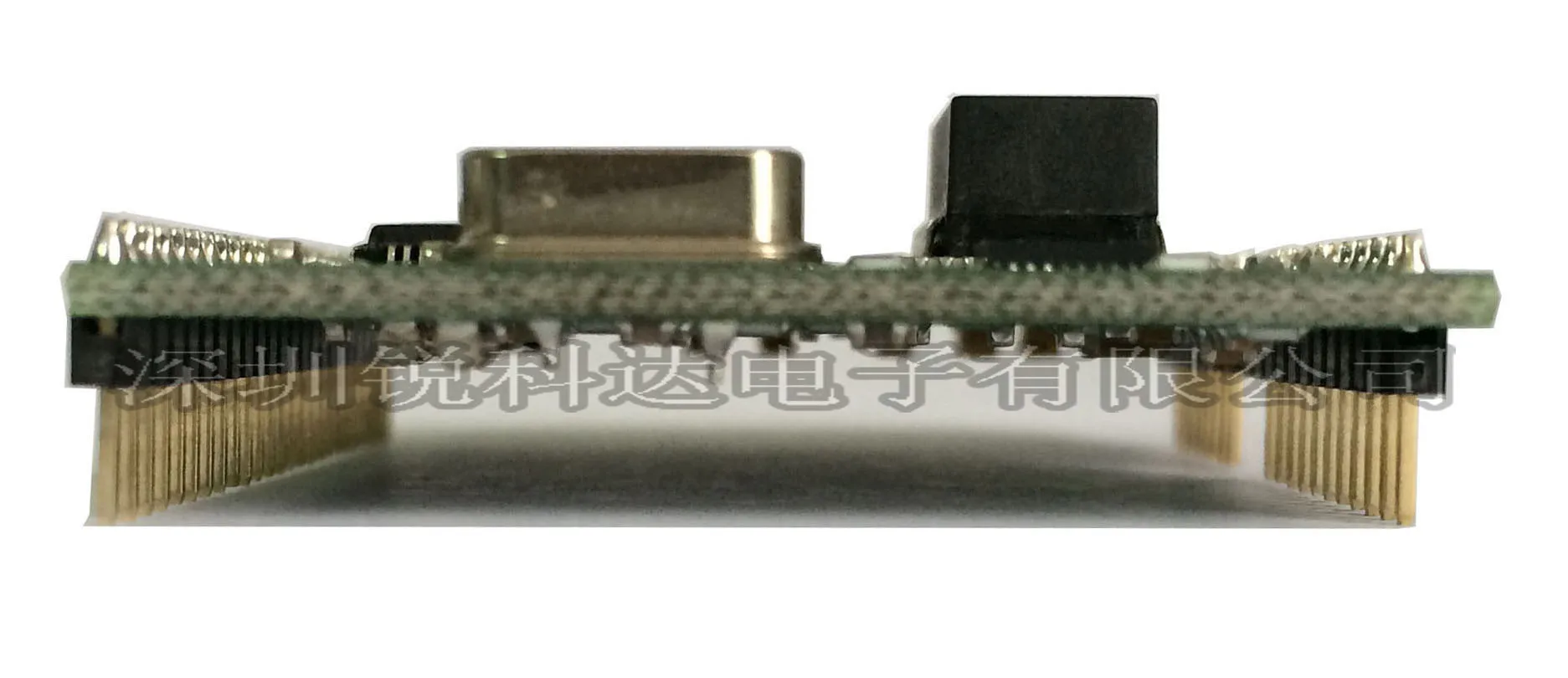

1. Краткое введениеSV-2700It высокопроизводительный one.10/100 MNetwork аудио модуль, UseARM + DSPFramework, может получить сетевой аудио поток данных, преобразование в аудио Аналоговый сигнал выход. местные образцы также могут быть отобранны. микровход orline ininput, отправка в сеть, другие звуковые модули сети для получения и воспроизведения. обеспечение двунаправленной передачи аудио данных голосового уровня, облегчение строительства сети голосовой внутренней системы. SV-2700 модули также обеспечивают severalGPIOInput и выход, прозрачный последовательный порт, интерфейс SDCard, для расширения других приложений.
С нашей компанией SSV-2200 модули отличаются, SV-2700SupportsipIntertalk функции, могут быть непосредственно применены tosipInterphone системы.
2. Структура модуля
SV-2700UsedARMandDSPDual процессор ARMThe отвечает за передачу данных. аналитическое выполнение пользовательских команд и управление интерфейсом усилителя мощности, ответственность за кодирование речевых данных, декодирование и выход. трансформатор через сеть, SV-2700Direct доступ к Ethernet.
3. Характеристики
Питание: DC5V
Процессор: STM32F407VGT6
Аудио frequencyDSP: VS1003B
PHY: RTL8201F
10/100 M Base Gigabit Ethernet интерфейс
Микровход, стандартная амплитуде50mvpp, SNR68dB
Линейный вход, стандартная амплитуде2200mvpp, SNR86dB
Выход линии, load10KΩ, typical1.5Vpp, гармонические искажения 0,1%
Режим воспроизведения, highest48khzsamplation, 192 KbpsAudio stream
Режим записи и вещания, высокочастотная частота выборки, ADPCMCode
Режим разговора и разговора, two-way8KHzsampling, PCMCode
Режим sipphone, two-way8KHzsampling, G.711/uCode
Пользовательский последовательный интерфейс, baud rate4800 ~ 115,2 кбит/с
Виртуальный последовательный порт, baud rate2400 ~ 115,2 кбит/с, 7,8 бит данных, 1,2 стоп бит, нет, даже, нечетный, пространство, проверка пометки
4. B.
Определение типа
4. B.
Определение типа
| Pin-код | Именной | Тип | Объяснить |
| P1.1 | VDD | P | Модульная Потребляемая мощностьDC5V |
| P1.2 | VDD | P | Модульная Потребляемая мощностьDC5V |
| P1.3 | GND | P | Модульный блок провод заземления |
| P1.4 | GND | P | Модульный блок провод заземления |
| P1.5 | SCK | I/O | SDКартаВходного сигнала часов (токСохраняют) |
| P1.6 | FSS | I/O | (ТокСохраняют) |
| P1.7 | D0 | I/O | SDКартаВвод данных и выход (токСохраняют) |
| P1.8 | CMD | O | SDКарта управления(ТокСохраняют) |
| P1.9 | IO1、IO2、IO3、IO4 | I/O | GPВвода/выводаУниверсальный Вход и Выход |
| P1.10 | IO1、IO2、IO3、IO4 | I/O | GPВвода/выводаУниверсальный Вход и Выход |
| P1.11 | IO1、IO2、IO3、IO4 | I/O | GPВвода/выводаУниверсальный Вход и Выход |
| P1.12 | IO1、IO2、IO3、IO4 | I/O | GPВвода/выводаУниверсальный Вход и Выход |
| P1.13 | C1 | I/O | Вход управления интервью или записи |
| P1.14 | M-ST | O | Аудио вход инструкции 。 Когда запись или домофон начинается, этот контакт становится выше. |
| P1.15 | P-ST | O | Аудио выход инструкции 。 При запуске воспроизведения или внутренней связи Этот штырь становится выше. |
| P1.16 | N-ST | O | Когда звуковой модуль воспроизводит сигнал тревоги, этот контакт становится выше. |
| P1.17 | ST | O | Статус булавки, как правило,СветодиодныйИндикатор состояния Различные условия работы, pin мерцает на различных частотах |
| P1.18 | RTS1 | O | Последовательный порт1Регулятор давления газа, подключитеRS485Управление стопы |
| P1.19 | RXD1 | Я | Последовательный порт1Получить |
| P1.20 | TXD1 | O | Последовательный порт1Отправка |
| P1.21 | C2 | I/O | Вход управления интервью или записи |
| P1.22 | C3 | I/O | Вход управления интервью или записи |
| P1.23 | C4 | I/O | Вход управления интервью или записи |
| P1.24 | RTS0 | O | Последовательный портРегулятор давления газа, подключитеRS485Управление стопы |
| P1.25 | TXD0 | O | Последовательный портОтправка |
| P1.26 | RXD0 | Я | Последовательный портПолучить |
| P2.1 | MK + | А | Микрофон, прием+ |
| P2.2 | MK- | А | Микрофон, прием- |
| P2.3 | Линия | А | Линия Вход |
| P2.4 | AGND | P | Линейный вход провод заземления |
| P2.5 | Левый | А | Линия Выход левый канал |
| P2.6 | AGND | P | Линейный вход провод заземления |
| P2.7 | Правый | А | Линия Выход правый канал |
| P2.8 | AGND | P | Линейный вход провод заземления |
| P3.1 | 3V3 | P | Выходная мощность, максимальное положение100mAЭлектрический ток |
| P3.2 | GND | P | Мощность Выход место |
| P3.3 | NET_LED0 | O | Индикатор сетевого подключения, подключение непосредственно к3,3 V |
| P3.4 | NET_LED1 | O | Сетевой индикатор данных, подключается непосредственно к3,3 V |
| P3.4 | NET_TX + | N | Сеть отправки+, Самостоятельная адаптация |
| P3.5 | NET_TX- | N | Сеть отправки-, Самостоятельная адаптация |
| P3.6 | NET_RX + | N | Сеть приема+, Самостоятельная адаптация |
| P3.7 | NET_RX- | N | Сеть приема-, Самостоятельная адаптация |
| P3.8 | NC | N | Сохраняют |
| P3.9 | NC | N | Сохраняют |
| P3.10 | «Летучая мышь» | P | Батарея вход переменного тока,DC3VПриостановить, когда не применимо к внутренним часам |
P ---- Питание
AI ---- аналоговый вход (вот аудио вход.)
AO ---- аналоговый выход (вот аудиовыход.)
I ---- цифровой входной порт, TTLlevel, Выдерживает напряжение 5В
O ---- цифровой выходной порт, TTLlevel
I/O ---- Цифровые входные и выходные порты, TTLlevel
N, американский стандарт ---- сети Порты и разъёмы
5. Электрические характеристики
5. Электрические характеристики
Применение окружающей среды
| Минимум | Типичное | Максимальная | Компания | |
| Входное напряжение | 4,2 | 5 | 5,5 | V |
| Потребляемый ток | 100 | 120 | 150 | MA |
| Услуги температуры | 55 | ℃ | ||
| Температура хранения | -40 | 120 | ℃ |
Модуль Порты и разъёмы характеристики
Тип порта isI, характеристики OInterface (условия тестирования: load8mA, power Supply2.7 ~ 3,6 V)
| Минимальная величина | Типичные значения | Максимальная | Компания |
| Выход высокого уровня | VDD-0.4 |
