Отгрузочная ведомость:
1, GP2Y1014AU0F датчик пыли (1 индивидуальный) заменить те, которые были остановлены производстваGP2Y1010AU0F
2150 омсопротивление (1 индивидуальный)
3220 ufcapacity (1 индивидуальный)
4,6 контактная линия (1 индивидуальная) 【необходимые компоненты для эксперимента】

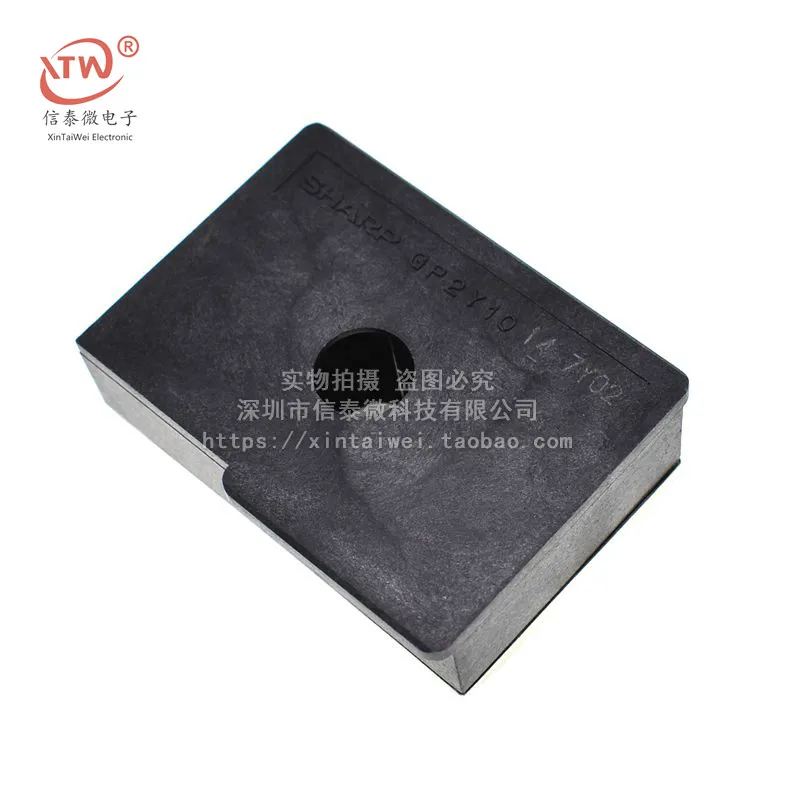

Обзор
Острый оптический датчик пыли (GP2Y1014AU0F) при обнаружении очень мелких частиц, таких как сигаретный дым, особенно эффективно,
И это общая система очистки воздуха.
В устройстве, инфракрасный светодиодный и фототранзистор, расположены по диагонали, чтобы он мог обнаруживать пыль отраженный светильник в воздухе.
Датчик имеет очень низкое потребление тока (Maximum20mA, 11Ma типичный), может переносить датчик to7VDC 。 выходное напряжение прямо пропорционально измеренной концентрации пыли, чувствительность is0.5V/0,1 mg/m3 。
Стандартный
Напряжение питания: 5-7 в
Рабочая температура:-10-65 градусов Цельсия
Ток потребления: 20 mAMaximum
Минимальное значение проверки частиц: 0,8 микрон
Чувствительность: 0,5 В/(0,1 мг/м3)
Напряжение на чистом воздухе: 0,9 в
Рабочая температура:-10 ~ 65℃
Температура хранения:-20 ~ 80 ℃
Срок службы: 5 лет
Размер: 46 мм × 30 мм × 17,6 мм
Вес Размер: 15 г

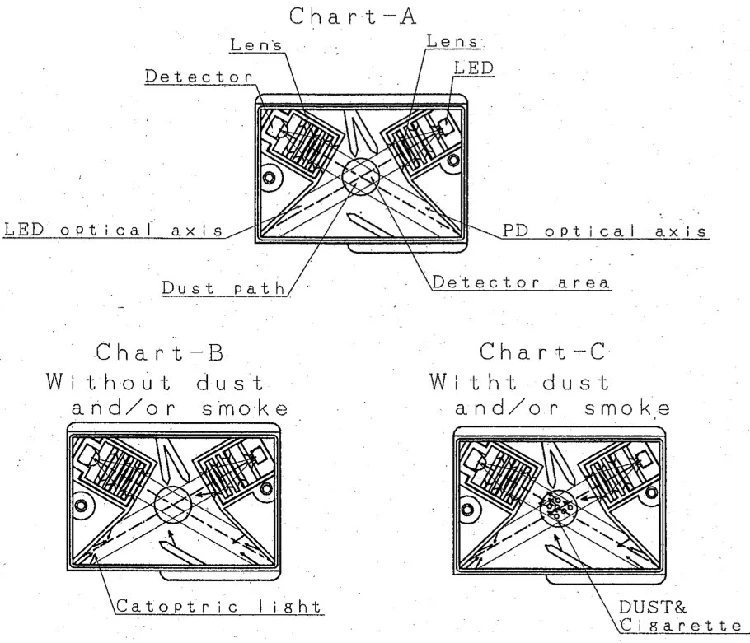

Принцип работы
Принцип таков: есть отверстие в центре датчика, которое позволяет воздуху свободно течь, направленный Эмиссионный светильник, определить содержание пыли путем обнаружения светильник, преломляемый пылью в воздухе.
Применение тестовый код:
Совок int = 0;
Поплавковый Пыльник = 0;
Int ledPower = 2;
Инт delayTime = 280;
Int delayTime2 = 40;
Время работы при плавании = 9680;
Void setup () {
Серийный. Старт (9600);
PinMode (ledPower, выход);
PinMode (совок, вход);
}
Void loop () {
/LedPower-это любой цифровой контакт на arduino, подключенный к pin 3 на сенсоре
Цифровая запись (ledPower, LOW);
DelayMicroseconds (delayTime);
Совок = аналог (совок);
DelayMicroseconds (delayTime2);
Цифровая запись (ledPower, HIGH);
DelayMicroseconds (offTime);
Задержка (1000);
If (пылеуловитель> 36,455)
Серийный. println (float (dustVal/1024)-0,0356) * 120000*0,035);
}
Тестовые данные и сравнение качества воздуха:
3000 + = очень плохой
1050-3000 = разница
300-1050 = обычно
150-300 = хорошее
75-150 = очень хорошо
0-75 = очень красиво

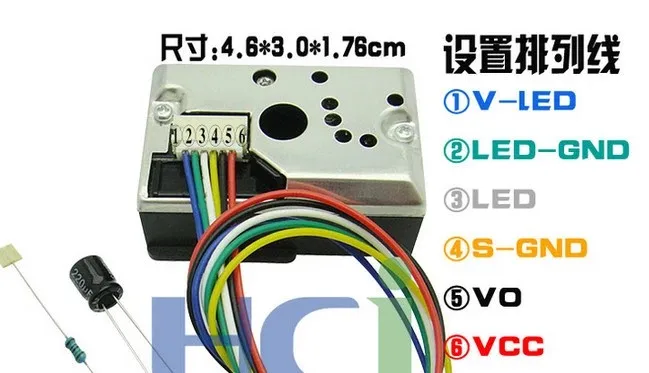

Линия позиции:

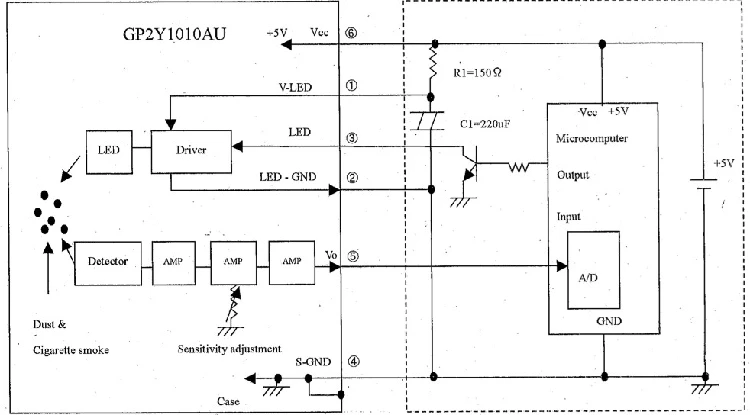

Схема подключения неподключенной емкости и сопротивления:
Будьте внимательны:Добавьте one150ohmAnd a220ufcapacity, проводка выглядит следующим образом:
Сенсор Pin Arduino Pin-код
1 Vled-> 5 В (резистор 150 Ом)
2 LED-GND-> GND
3 светодиодный-> Цифровой pin 2
4 S-GND-> GND
5 Vo-> аналоговый pin 0
6 Vcc-> 5 V
LEDPin должен быть отрегулирован to1msCycle 。
Ledкажет, что используется pnpтранзисторы для питания, LEDPin должен получить более низкое напряжение.
'
