Описание
Gpsпоследняя посылка адрес загрузки:Ссылка: https://pan.baidu.com/s/1ileKCW2vs1xiNIA1BdFPdg код извлечения: txws
1. give51Singlechip Aarduino STM32routine
2. Интерфейс aveusb, вы можете непосредственно использовать линию данных мобильного телефона, чтобы увидеть эффект позиционирования на компьютере.USBDirect Подключите компьютер, то есть, верхний компьютер имеет свою собственную функцию последовательного порта, нет необходимости подключать другие последовательные модули
3. Схема усилителя с пассивной керамической антенной и пассивной антенной, лучше при использовании отдельно.
4. HaveIPXInterface, он может быть подключен directlyIPXActive антенна
5. Увеличение emax2659 усиление сигнала, более сильный сигнал поиска

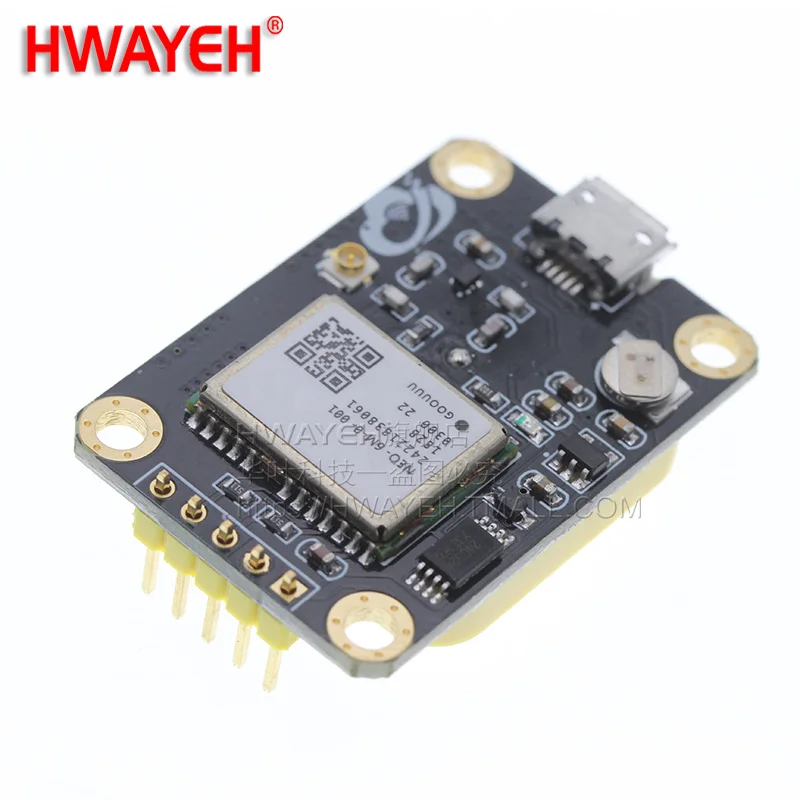

NEO-6M Gps модульный, высокая чувствительность, низкое энергопотребление, миниатюрность, он имеет высокую чувствительность отслеживанияБольшойРазвернутьДля того, чтобы увеличить свой позиционирования
Покрытие, в commongs, где приемный модуль не может быть расположен, например, узкое городское небоПустой вниз、Плотные джунгли окружающей среды,NEO-6MВысокая точность позиционирования. Высокая чувствительность модулей. Небольшое статическое состояниеДрейф 、НизкаяПотребляемая мощность и объемный светильник, подходит для транспортного средстваНагрузки、 РукУдерживающие устройства, такие как КПК, мониторинг транспортного средства, ручная работа、 Машины для видеосъемкиПрименение мобильной системы позиционирования, да gps Лучший Выбор приложения продукта 。
Параметр модуля
1.Напряжение
Входное напряжение: 3,3-5,5 В
Мощность отходов
Обычный режим:50 мА
Мощность режим экономии энергии:30 мА
2.Температура
Рабочая температура-40°Cto + 85°C
Температура хранения-55°Cto + 100°C
3.Описание штифта и электрическое подключение
Модуль расширения, штыревая панель:
| Модуль расширения, штыревая панель
|
| 1 | VCC | Контакты питания input3.3-5,5 В |
| 2 | GND | Мощность заземления |
| 3 | RXD | Модуль последовательного порта приема pin-подключен к MCU последовательный порт TXDSend out |
| 4 | ТСД | Модуль последовательного порта отправки pin-подключен к MCU последовательный порт rxdsreceive |
| 5 | PPS | Тактовый импульсный выход pin modulePPSThe ноги являются redLEDlamp |
Чанг Лян: нормальная работа, но не позиционируется. Пересекающимися мигающими звездами, а именно: положительный позиционирования
4.Скорость передачи данных
Скорость передачи данных модуля по умолчанию составляет9600
5.Характеристика параметр
Модуль с керамической антенной, есть такжеIPEXИнтерфейс можно подключить к другим активным антеннам
ВЧ-усилитель добавляется к модулю, это выгодно для ускорения поиска звезд
Модуль с перезаряжаемой резервной батареей, может выключить питание и сохранить данные
Совместимость модуля3,3 В/5 ВУровень, удобный для подключения различных одночиповых микрокомпьютерных систем

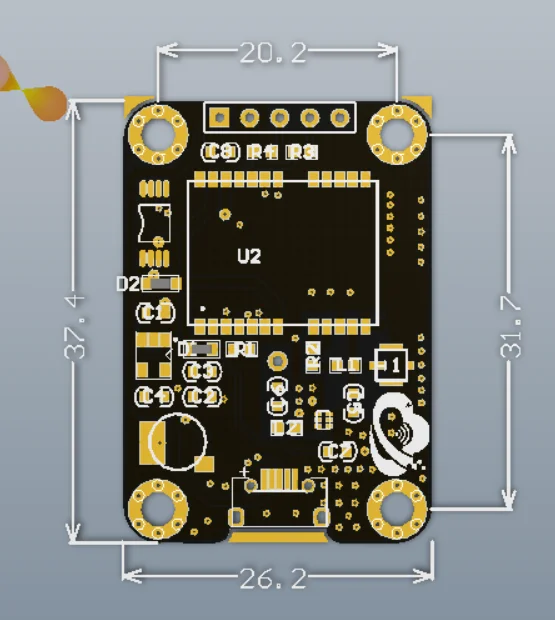

Размер модуля 37,4x26,2
'
