Описание
Знать, прежде чем вы покупаете
Ищите качество Товары
Для защиты ваших прав и интересов и наилучшего послепродажного обслуживания и гарантии
Пожалуйста, покупайте только из "Shanghai Grandway Telecom Tech. Co., Ltd ", или свяжитесь со мной: vanessa (at) grandway.com.cn Skype: grandway. vanessa
----------------------------------------------------------------------------------------------------------

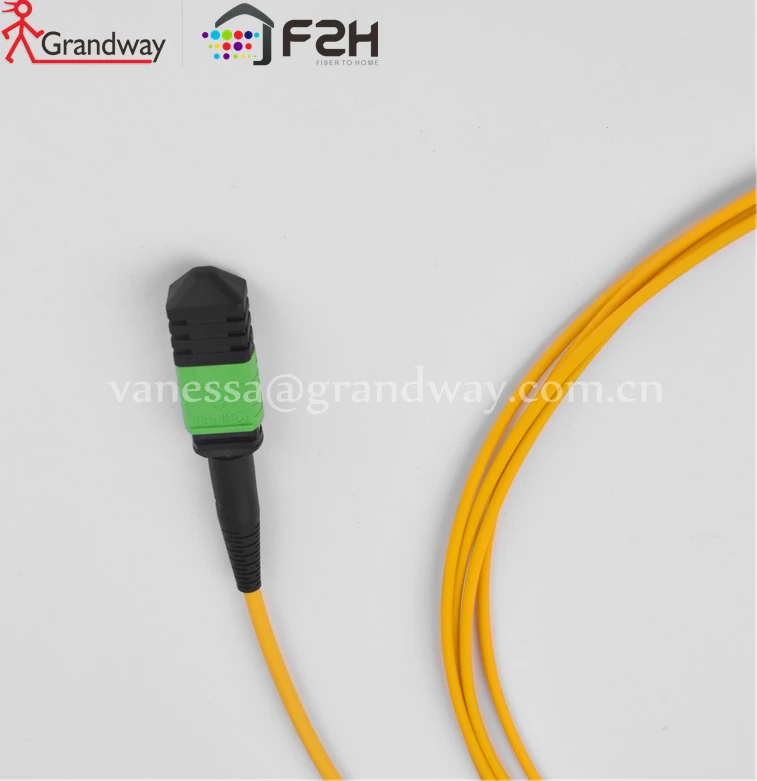

Grandway MPO Female to MPO Male с низкой потерей одномодовый магистральный кабель 24F 1 м
MTP/MPO волоконно-оптический соединительный кабель состоит из многожильный волоконно-оптический кабель волоконно-оптического кабеля и соответствующие 4/8/12/24 сердечника высокой плотности музыкальная выходная мощность, преобразователь частот, корд, волоконно-оптические разъем. Разъем может быть женским или мужским с направляющим штырьком. Волокно поддерживает один режим и многомодовое, одномодовое волокно, в том числе G652D/G657A1/G657A2, мультимодовое волокно, включая OM1/OM2/OM3/OM4/OM5, или гибкий нечувствительный многомодовый кабель.
Мы имеем сильную MPO/MTP дизайн продукта и производственную способность, мы можем обеспечить продукты с хвостом к требованию клиента. Все продукты, которые мы поставляем с отличной производительностью и надежностью.
Особенности
По индивидуальному заказу, высокая приспособляемость Опционально различные волоконные сердечники и структура кабеля для различных требований к установке ПВХ, LSZH, OFNR, OFNP кабельная куртка в наличии Улучшенные и упрощенные кабели, уменьшают расстояние между кабелями Все патч-кабель протестированы на 100%, тестовый отчет поставляется с каждой кабельной сборкой Тест интерферометр, потеря вставки, потеря возврата и визуальная окончательная проверка; все измеренные значения в электронном виде записаныПриложений
Центр обработки данных Fiber to the home Волоконно-оптический кабель высокой плотности 40 ГБ/сек. или 100 ГБ/сек. приложенийСоответствие стандартам
TIA/EIA-568-C IEC-61754-7 NFPA 262 (OFNP) или МЭК 60332 (LSZH) IEC-60793 GR-1435-CORРазъемом спецификации
| MTP/MPO разъемы | ||
|---|---|---|
| Режим волокна | Одиночный режим | Многорежимный |
| Потеря вставки (дБ) | ≤0. 70 (стандарт) ≤0. 35 (элита) | ≤0. 70 (стандарт) ≤0. 35 (элита) |
| Обратная потеря (дБ) | ≥ 60 | ≥20 |
| Срок службы (дБ) | 0,2 (500 раз вязки) | |
| Прочность ensile (kgf) | 10 | |
| Рабочая температура (℃) | -20 ~ + 70 | |
Геометрический параметр соединителя MTP/MPO
| Предмет | Перемещение по оси | Ход оси Y | ||
|---|---|---|---|---|
| Мин | Макс | Мин | Макс | |
| Радиус кривизны (мм) | 500 | -- | 50 | -- |
| Полировки угол | 0-0,2 | 0 + 0,2 | 8-0,2 | 8 + 0,2 |
| Высота волокна (нм) | 1000 ~ 3000 | |||
| Максимальная погрешность высоты волокна (нм) | 600 | |||
| Ошибка высоты прилегающего волокна (нм) | -300 ~ + 300 | |||
| Авг. Ошибка высоты волокна (нм) | -300 ~ + 300 | |||
| Центральная вогнутая (нм) | 300 | |||
| Интерферометр Вид разъема MTP | ![[Grandway ] 24 волокна MPO Male-MPO Female type B OS2 SingleMode 9/125um LSZH Низкая потеря магистральный кабель 1 м](https://ae01.alicdn.com/kf/HTB1XMtuXlCw3KVjSZFuq6AAOpXaq.jpg) | |||
Волокно Параметры
| Волокно Тип | Многорежимный трансивер | Одиночный режим | ||||
|---|---|---|---|---|---|---|
| OM1 | OM2 | OM3 | OM4 | OM5 | G.657 | |
| Диаметр сердечника (мкм) | 62,5/125 | 50/125 | 50/125 | 50/125 | 50/125 | 9/125 |
| Длина волны (нм) | 850/1300 | 850/1300 | 850/1300 | 850/1300 | 850/1300 | 1310/1550 |
| Максимальное затухание (дБ/км) | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 | 2,3/0,6 | 0,36/0,25 |
| Минимальная полоса пропускания OFL (МГц · км) | 200/500 | 500/500 | 1500/500 | 3500/500 | 3500/500 | -- |
| Мин. Эффективная полоса пропускания (МГц · км) | -- | 500 | 2000 | 4700 | 4700 | -- |
Эффективная полоса пропускания модала для multimode для 850nm.
Кабель Структура
![[Grandway ] 24 волокна MPO Male-MPO Female type B OS2 SingleMode 9/125um LSZH Низкая потеря магистральный кабель 1 м](https://ae01.alicdn.com/kf/HTB1h0NqXgmH3KVjSZKzq6z2OXXaU.jpg)
![[Grandway ] 24 волокна MPO Male-MPO Female type B OS2 SingleMode 9/125um LSZH Низкая потеря магистральный кабель 1 м](https://ae01.alicdn.com/kf/HTB11EVqXfWG3KVjSZFgq6zTspXad.jpg)
Стандартный кабель спецификации
| Волокно Рассчитывать | Наружный диаметр (мм) | Вес (кг/км) | Максимальная сила растяжения (N) | Минимальный радиус изгиба (мм) | ||
|---|---|---|---|---|---|---|
| Краткосрочной перспективе | Долгосрочный | Краткосрочной перспективе | Долгосрочный | |||
| 8/12 | 3,0 ± 0,15 | 8,0 | 150 | 80 | 20D | 10D |
| 24 | 3,0 ± 0,3 | 9,0 | 150 | 80 | 20D | 10D |
Технический чертеж
![[Grandway ] 24 волокна MPO Male-MPO Female type B OS2 SingleMode 9/125um LSZH Низкая потеря магистральный кабель 1 м](https://ae01.alicdn.com/kf/HTB1DQKBaLWG3KVjSZPcq6zkbXXav.jpg)
Характеристики
- Номер модели
- 24FMMMFLSM1
- Длина пункт
- 1 м
- Тип разъема
- MPO/upc
- Волокно Тип
- Одиночный режим
- Бренд
- Grandway
- Connector
- MPO Male-MPO Female
- Fibers
- 24F
- Fiber Mode
- 9/125 SM OS2 G657A1
- Jacket Color
- Yellow
- Polarity
- Type B
- Standard Insertion loss
- Less than 0.35dB
- Standard Return Loss
- More than 60 dB
- Standards Compliance
- TIA/EIA-568-C IEC-61754-7 NFPA 262 (OFNP) or IEC 60332 (LSZH) IEC-60
