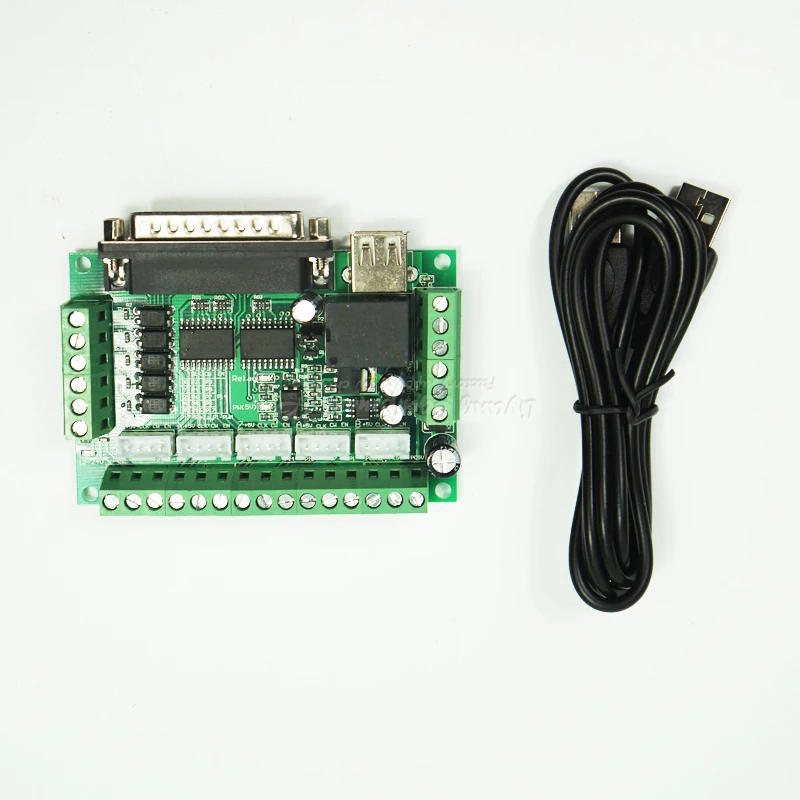

Гравировальный станок интерфейсная плата контроллер 5 оси MACH3 шаговый двигатель драйвер ЧПУ 12 В плата с оптопары изоляции

Описание

MACH3 гравировальный станок интерфейсная плата 5 оси драйвер шагового двигателя CNC плата интерфейса с Оптрон

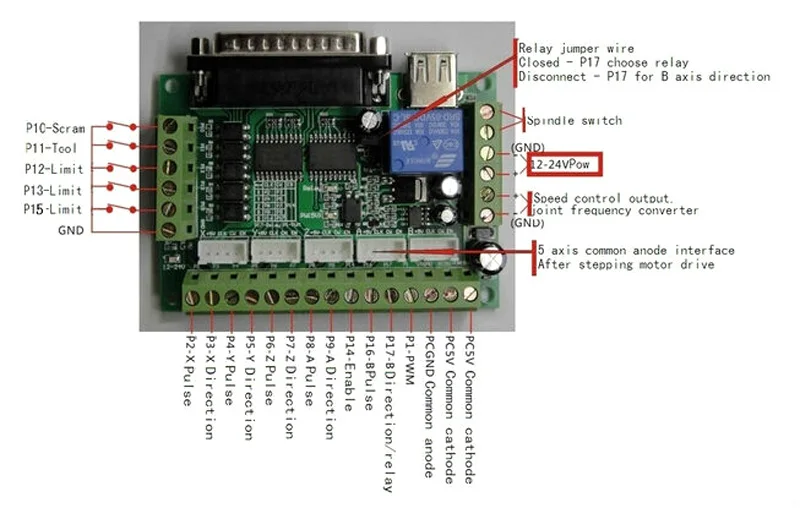

Особенности:1, полная поддержка компьютера MACH3 и других Поддержка параллельного порта управления.2, USB блок питания и периферийная фаза разделения для защиты безопасности компьютера.3, внешний широкий вход напряжения, 12-24 В, с функцией анти-обратного хода.4, Все входные сигналы через оптическое соединение изоляции, могут быть доступны аварийной остановки, нож, интервал и т. д., для защиты безопасности компьютера.5, один релейный выходной порт, может управлять переключателем шпинделя. Выходной порт для порта P17.6, весь путь через оптопара изолированный 0-10 в аналоговый выход по напряжению, он может контролировать привод с соответствующим аналоговым интерфейсом, чтобы контролировать скорость вращения шпинделя. Выходной порт для порта P1.7, который будет открыт для всех 17 портов, которые могут быть доступны с приводом анод можно контролировать 5 с одноосным шаговым двигателем.8, P1 вывод pwm можно контролировать с optocoupler входным регулятором шпинделя.9, можно получить доступ с помощью общего катода или общего уровня ввода анода для привода до 5 В.
