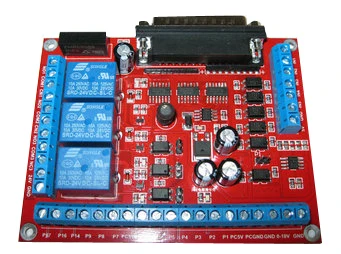

Гравировальный станок интерфейсная плата MACH3 6 осевой интерфейс плата PWM интерфейсная плата DIY ЧПУ шпиндель

А, сфера применения

Используется для запуска системы MACH3 CNC программного обеспечения хост-компьютера (LPT порт) и периферийного станка части обработки электрического сигнала. Может быть применен: гравировальный станок с ЧПУ, токарный станок с ЧПУ, плазменный станок с ЧПУ, лазерный гравировальный станок, фрезерный станок с ЧПУ, обрабатывающий центральный станок и т. Д. сотрудничество с компьютерами и программным обеспечением machinframe использует серии MACH3, таким образом, стать наиболее экономически эффективной системой числового управления.

Во-вторых, характеристики производительности

№ 1, выход и входные сигналы все специальные высокоскоростные обработки чипа, сигнал фиксирован, усиление, в дополнение к ненужному сигналу помех, делает машину работать более стабильной.

2, компьютер LPT порт питания и другие части источника питания изолированный источник питания, сделать эффективную изоляцию между компьютером и машинными инструментами. Для обеспечения безопасности и стабильности. Сделать компьютер и обрабатывать данные более безопасными

3, в общей сложности пять входных сигналов и хост компьютерная связь, вся световая изоляция корня лотоса, можно установить в: лимит, источник, нож, старт, стоп, и вход скорости шпинделя, MPG произвольные пять функций, таких как вход.

4, в общей сложности 12 выходных сигналов доступны. Самый высокий может поддерживать 6 осей связь линейный выход контроля. Можно выбрать только один или несколько из этих валов для управления. Часть этих 12 выходных функций повторного использования. При использовании можно использовать только когда функция с выходом.

5, есть три, которые могут поддерживать программное Программирование MACH3 реле управления. Управляя программным обеспечением MACH3, может контролировать любое реле и сломанные. Каждое реле имеет всасывающий свет, используйте его более интуитивно и удобно. Три реле можно использовать для управления жидкостью охлаждающей жидкости, состоянии тумана охлаждающей жидкости, таких как газовая жидкость охлаждающей жидкости открытия и закрытия. Можно также использовать для управления электромагнитным клапаном, таким как выключатель питания.

6, специальная высокая фотовспышка корня лотоса изоляция для регулировка скорости вращения шпинделя. Может выводить PWM сигналы в пределах 2,5 кГц, выход для параллельного порта P1 рот. Есть ШИМ В интерфейсной плате в цепи 0-10 в D/A. Может выводить уровень 0 до 10 в, чтобы контролировать некоторые на рынке только аналоговый контроль скорости преобразователя частоты. Чтобы контролировать скорость вращения шпинделя. Обратите внимание, что вывод PWM и 0-10 v выхода может быть только выбором. Не может использоваться одновременно.

7 и интерфейсная плата может выбрать в общей сложности выход Инь или Ян, чтобы шагнуть в привод, или серводвигатель (Серводвигатель должен поддерживать цифровые сигналы). Выход-уровень 5 В.

8, широкая Входная мощность напряжения: 9-35 VDC источник питания.
