Описание

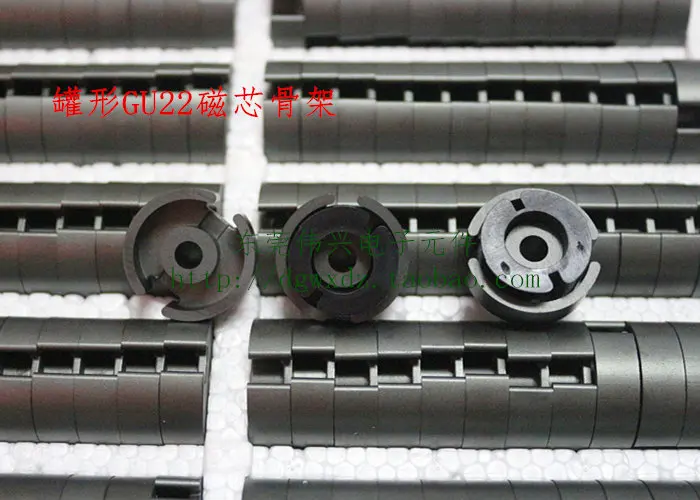

Название:Ферритовый магнитный танк
Модель:GU22Текстура материала:PC40
Компания:Набор (одна пара с магнитным сердечником, скелет один)
A:21,5 ммB:18,0 ммC:9,3 ммD:4,5 ммE:6,8 ммF:4,8 мм G:3,8 мм
C1 (мм & macr; & sup1;)Core постоянной:0,593
Le (мм)Магнитный путь Длина:30,1
Ae (mm2)Эффективная площадь поперечного сечения магнитного сердечника:50,9
Ve (mm3)Магнитный сердечникОбъем:1532,0
AL ± 25% (НЧ/н2) нет воздушного зазора в ядреЭквивалентной индуктивности по адресу:3500
Напоминание
Один 、Ядро продается в соответствии с моделью и размером, компания (миллиметр), допуск +,-0,3 мм
Два 、Размеры в соответствии с описанием товара на странице, не просто представляйте себе покупку, если вы не знаете, пожалуйста, обратитесь в службу поддержки клиентов.
Три 、Ядро хрупкое, будьте осторожны при использовании, если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.
Четыре 、Он будет медленнее для ядра и рамы, чтобы быть хрупким, мы отправим его вам на следующий день.
Один, ферритовый сердечник в основном состоит из железа (Fe), марганца (Mn), цинка (Zn) 3 состав металлических элементов, широко известных как из марганца и цинка феррита. кольцевой ферритовый сердечник не имеет воздушного зазора, и площадь поперечного сечения одинаковая, поэтому магнитный эффект очень высок.
Два. Индуктор или трансформатор может быть сделан путем намотки катушки на ферритовый сердечник, они широко используются в инструментах и метрах, В коммуникационном оборудовании и бытовой технике. есть много брендов материала ферритового сердечника, есть также Много геометрических форм, колоннар, I-shaped, форма крышки, одно отверстие, двойное отверстие, четыре отверстия, U shape, форма бака, E shape, EI shape, EC shape, RM shape, форма PQ, форма EP, см. Прилагаемый чертеж. сердечники каждой формы формируют свою собственную серию, для выбора пользователя.
Три. Ферритовые сердечники имеют широкий диапазон выбора, в соответствии с различными магнитными параметрами, для выбора различных материалов и форм из-за низких магнитных потерь на высоких частотах, они широко используются в режиме переключения питания (SMPS), радиочастотных (RF) трансформаторов и индукторов 。 ферритовые магниты Сердечники различных форм и размеров используются в индукторах для высокочастотного питания и высококачественного рынка связи, импульсного трансформатора, высокочастотного трансформатора, и шумового фильтра и т. Д. феррит отличается высокой проницаемостью, хорошими температурными характеристиками и низким уровнем распада Скорость 。
Все фотографии нашего магазина сделаны в натуральной форме, украденные фотографии должны быть проверены.!
