H801ra; 4 порта Salve привело контроллер пикселей; работы с компьютерной сети; Поддержка Макс 3412 пикселей; TTL(SPI) выходной сигнал(led studio

Описание

Введение

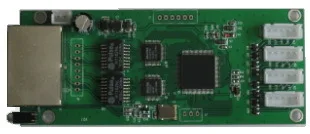

H801ra является Salve контроллер, который передает данные согласно Протоколу Ethernet, входной порт используется для получения данных, и выходной порт используется для передачи данных, управляет LED-лампой с четырьмя выходными портами. Входной порт может быть непосредственно подключен к компьютерной Сетевой карте и мастер-контроллеру (h802ta, h802tb, h801tc, h802tc, h803tc, h804tc, h805tc, h801tv и h802tv), А также можно подключить к коммутатору и фотоэлектрическому конвертеру.
Дополнительное онлайн-программное обеспечение"LED студии программного обеспечения"И вспомогательное офлайн программное обеспечение-светодиодная сборка программного обеспечения
В настоящее время h801ra может контролировать следующие фишки: LPD6803, LPD8806, lpd6813, lpd1882, lpd1889, LPD6812, LPD1886; DMX512, hdmx, APA102, P9813, DZ2809, SM16716; UCS6909, UCS6912, ucs1903, ucs1909, uc28012, WS2801, ws2803, WS2811, ink1003; TM1812, TM1809, tm180 TM1803; bs0901, bs0902, bs0815, ly6620, BS0825; ld1510, ld1512, ld1512; dm413, dm114, dm11c, dm13c, dm134, dm135, DM136; mbi5001, mbi5016, MBI5026, MBI5027, 74HC595, 6B595, TB62726, TB62706, ST2221A, ST2221C, XLT5026, ZQL9712, Zql9712hv, hef4094, a8012 и др.
Управление lpd6813 и P9813 составляет максимум 2560 пикселей.
LPD1886, TLS3001, bs0901, bs0815 составляет 4096 уровней grayscale; lpd6812, lpd6813 составляет 1024 уровней серого
2. Характеристики производительности
(1) четыре выходных порта контролируют максимум 3412 пикселей. Каждый порт может контролировать максимум 3412, разделенный количеством с помощью портов пикселей.
(2) h801ra может работать онлайн или оффлайн, может быть непосредственно подключен к компьютерной Сетевой карте, таким образом, это может не только сэкономить расходы, но и более удобно для нас. Он также может быть подключен к главному контроллеру (h802ta, h802tb, h801tc, h802tc, h803tc, h804tc, h805tc, h801tv и h802tv), коммутатор и фотоэлектрический преобразователь.
(3) Высокая производительность синхронизации, передача соседних задержек контроллера раба в 200 NS, то есть сказать каскад из 200 работорговли задержка в течение 40 микросекунд и изображение не имеет разрывов или феномен мозаики.
4) Использование гибко. Максимальное число пикселей, что порт может управления увеличивает с уменьшением Количество выходных портов. Рабочие контроллеры могут быть изменены и иметь сильную адаптивность к инженерному освещению.
(5) хорошее управление влияет. Использование специального алгоритма для управления отключением лампы, чтобы достичь 256 уровней grayscale и может контролировать включение лампы до 65536 (64 К) уровни оттенки серого.
(6) дальность передачи. Сигнал передается по стандарту Ethernet-протоколу, а Номинальное расстояние передачи составляет 100 м. В качестве ретранслятора можно использовать как рабочий контроллер, так и сетевой повторитель. И расстояние передачи может достигать более 25 километров с помощью фотоэлектрического преобразователя.
(7) частота сканирования часов регулируется в пределах 100 К-50 м Гц.
(8) использование градиентной и обратной технологии гамма-коррекции для того, чтобы сделать фактическое отображение эффекта более последовательным с человеческим физиологическим сенсацией; саморегулирующаяся технология сканирования interlacing в соответствии с движением пикселей эффективно устраняет УГОЛ ЗУБА, генерируемый перемещением линии в видео-шоу и получает гладкую и естественную картинку.
3. инструкции

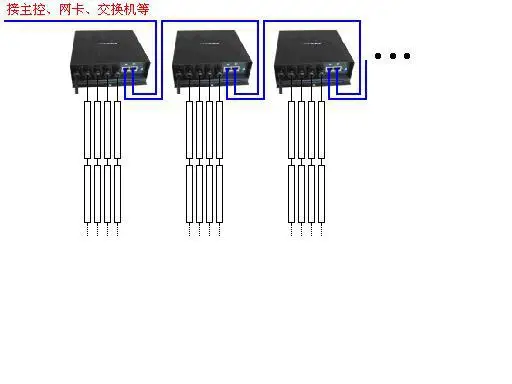

Подключите сетевой карты компьютера (или главный контроллер) к входному порту работорговли с сетевым кабелем, затем подключите выходной порт к входному порту следующего контроллера раба. Каскад вниз до последнего

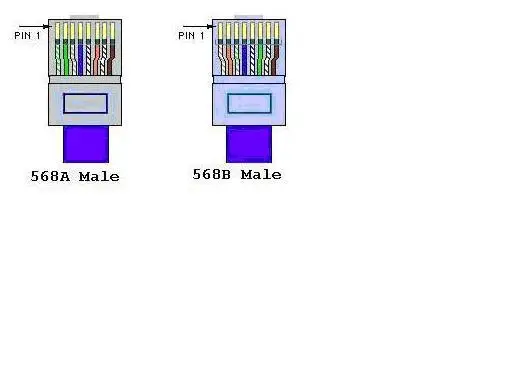

Как кроссовер, так и параллельные кабели доступны для работного контроллера, что pcb маркируется с 2.0 или более высокой версией И раб-контроллер с более низкой версией pcb должен использовать Кроссовер-кабель. Параллельный кабель относится к обоим концам кабеля, соединен как T568A, и кабель кроссовера относится к одному концу-связной как T568A и другой конец связан как T568B. Кроссовер кабель предлагается.
Соединение перекрестный кабель
При наборе модели, линейным номером может быть один, два, три, четыре. Номер линии-это количество фактического использования портов. Выберите "линейный контроллер", каждый порт управляет максимум 3412 пикселей; выберите "две линии контроллера", каждый порт контролирует максимум 1706 пикселей, port3, 4 выходных данных с port1, 2; выберите "три линии один контроллер", каждый порт контролирует максимум 1128 пикселей; Выберите "четыре линии одного контроллера", каждый порт контролирует максимум 850 пикселей. Фактические контролируемые пиксели связаны с лампами и возможностью передачи чипсов.

Каждый раб-контроллер контролирует максимум 3412 пикселей. Каждый пиксель lpd6813 и P9813 занимает четыре байта, поэтому они могут контролировать максимум 2560 пикселей. Lpd6812, LPD1886, TLS3001, bs0901, bs0815 могут контролировать максимум 3412 пикселей.
Входное напряжение постоянного тока составляет 6-24 В, ac входное напряжение-9 В, А входное напряжение-220 В с корпусом снаружи и 9 В-трансформатором внутри.

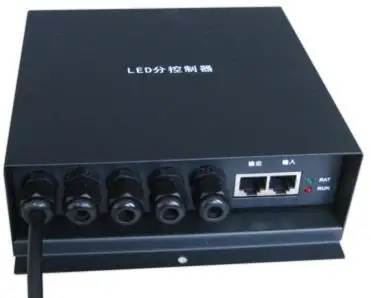

Рядом с портом установлены два индикатора. Зеленый свет выше указывает на источник питания, и красный свет ниже указывает сигнал. Если красный свет не работает, что означает, что раб-контроллер не получает данные, проверьте, включен ли сетевой кабель и будет ли мастер-контроллер отправлять данные. Если красный индикатор работает, это означает, что получение данных является нормальным. Если лампа не контролируется, пожалуйста, проверьте, подключен ли фонарь должным образом к контроллеру.
Когда h801ra работает в режиме онлайн, для LED экрана, что разрешение выше мониторов, необходимо выбрать игру в фоновом режиме, помните, что фоновая игра не поддерживает несколько Windows. Нажмите меню «Управление» «Игра на фоне»-ок.
Когда h801ra работает в режиме онлайн, не выберите Get IP-адрес, Но задайте Фиксированный ip-адрес, маска подсети является 255.255.255.0 и не устанавливает другие элементы.
Первые три байта IP-адреса должны быть разными, если компьютер имеет более одного сетевого карты, последние диапазоны значений Байт от 1 до 254.

Тактовая частота DMX512 фиксируется при 250 кГц, если необходимо изменить частоту синхронизации DMX, выберите hdmx в IC типа.
Если контроль dmx512 лампы параллельно, это лучше приобрести RS485 коммутации, модель h801ra_rs485 и ее можно собрать вместе с рабским контроллером. Пожалуйста, обратитесь к следующему изображению.

4.Контроллер порт определения
Слева направо, порт 1 к порту 4, есть четыре выходных порта.
Каждое Соединение порта определено следующим образом:
GND CLK DAT lat RU
При управлении DMX512, CLK как d-, dat как d +.
При управлении одинарными или двойной линией чипсов, подключение устанавливается следующим образом:
GND CLK DAT CLK-DAT-
Двойная линия может подключить GND CLK dat
Единая линия может подключить GND dat
CLK-и Dat-может использоваться только, когда необходим дифференциальный сигнал

5.Технические характеристики

Вход Напряжение AC220V
Потребляемая мощность 1.2 Вт
Управление пикселей 3412
Вес 1 кг
Рабочая температура-20-75
Размеры L163 * W155 * H54
Установка расстояние между отверстиями 100 мм
Размер коробки L205 * W168 * h69

6. ip-конвертор

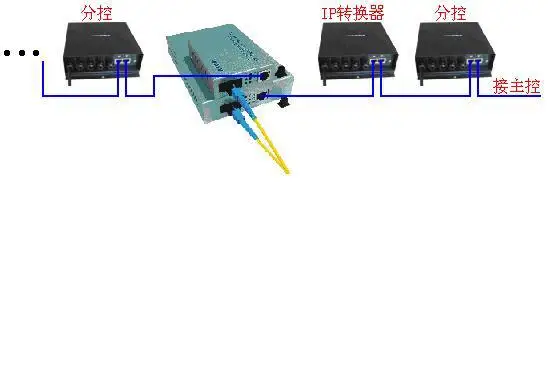

Ip-конвертер имеет тот же внешний вид с рабским контроллером, функция состоит в том, чтобы преобразовать протокол быстрого Ethernet в стандартный протокол tcp/ip, который для подключения к фотоэлектрическому конвертеру или коммутатору. Задержки передачи около 600ns.
Входной порт обычно подключен к выходному порту предыдущих ведомого контроллера и выходной порт подключен К фотоэлектрическому конвертеру.
