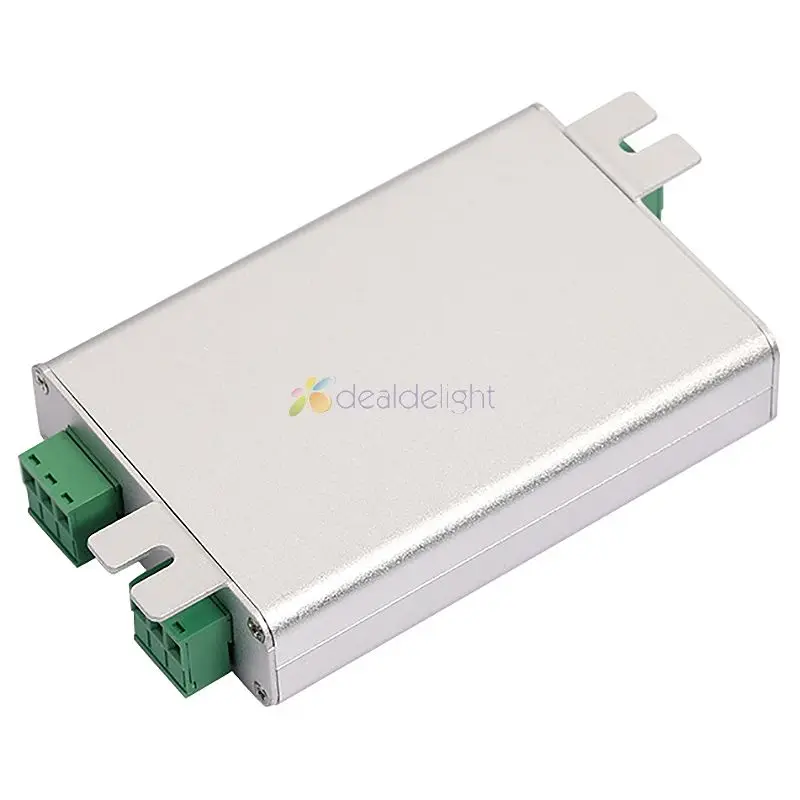

H801SB светодиодный пиксель контроллер 5 V 12 V-24 V программируемый, с поддержкой SD карт светодиодный контроллер 2048 пикселей Поддержка WS2811 UCS1903 DMX512 IC

H801SB светодиодный пиксель контроллер 5V 12 V-24 V программируемый, с поддержкой SD карт светодиодный контроллер 2048 пикселей Поддержка WS2811 UCS1903 DMX512 IC

Руководство по эксплуатации

SD карта Режим управления

Шаг 1. Подключите контроллер к лампам

Предположим, у вас есть рулон 5 м полосы, 1 м 30 пикселей, WS2812B, RGB (заказ цвета)

Шаг 2. Светодиодный модуль

Пожалуйста, посмотрите видео выше, или вы можете посмотреть видео пост ниже

Светодиодный сборка загрузки: https://drive.google.com/open?id=0B1gzqyV6hfOgN2pkMV8yMFozYzQ

Светодиодный обучающий видео: https://drive.google.com/open?id=0B1gzqyV6hfOgUnFjeG9EM3VRZjA

Основные процедуры

Примечание: множество чипов имеют один вариант

Для получения более подробной информации по, пожалуйста, обратитесь к видео.

Загрузка тестового файла: https://drive.google.com/open?id=0B1gzqyV6hfOgTkRHRTR2dGswT0U

(Один порт контролирует 200 пикселей, для WS2812B, UCS1903 и других однолинейных чипов, просто поместите их в sd-карту)

Управление кнопкой и индикатор состояния

Мощность контроллер.

С sd-картой вставлен, зеленый светильник включен и остается неподвижным, красный светильник мигает.

Без sd-карты, зеленый и красный светильник горят и все остаются неподвижными.

Внутренний Режим управления

В этом режиме контроллер должен знать

(1). Количество пикселей

(2). Как пикселей подключены

(3). Тактовая частота

(4). Модель чипа

(5). Тип контроллера

(6). Цвет заказа

Тем не менее, мы берем один рулон 5 метров WS2812B полосы например. Цвет заказа: RGB. 1 м 30 пикселей

Шаг 1. Сделайте файл, необходимый для этого режима, светодиодный

Шаг 2. Поместите файл в sd-карту, вставьте sd-карту, контроллер питания, затем выключите, снимите sd-карту, контроллер питания на

Шаг 3. Соедините их все вместе

Есть 18 видов анимации встроенный, нажмите четыре кнопки, чтобы контролировать их.

DMX512 консольный режим

Примечание:

В этом режиме H801SB поддерживает только следующие чипы

LPD6803, LPD8806, LPD1882, LPD1889, LPD1883, UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, WS2801, WS2811, WS2812, TM1803, TM1804, TM1809, TM1812, TM1913, TM1914, TM1926, TM1814, INK1003, LX1003, LX2003, LX2006, TLS3001, P9813, P9816, SM16711.

Несколько H806SBs работают в режиме синхронизации

В этом режиме каждому контроллеру нужна sd-карта
