Описание

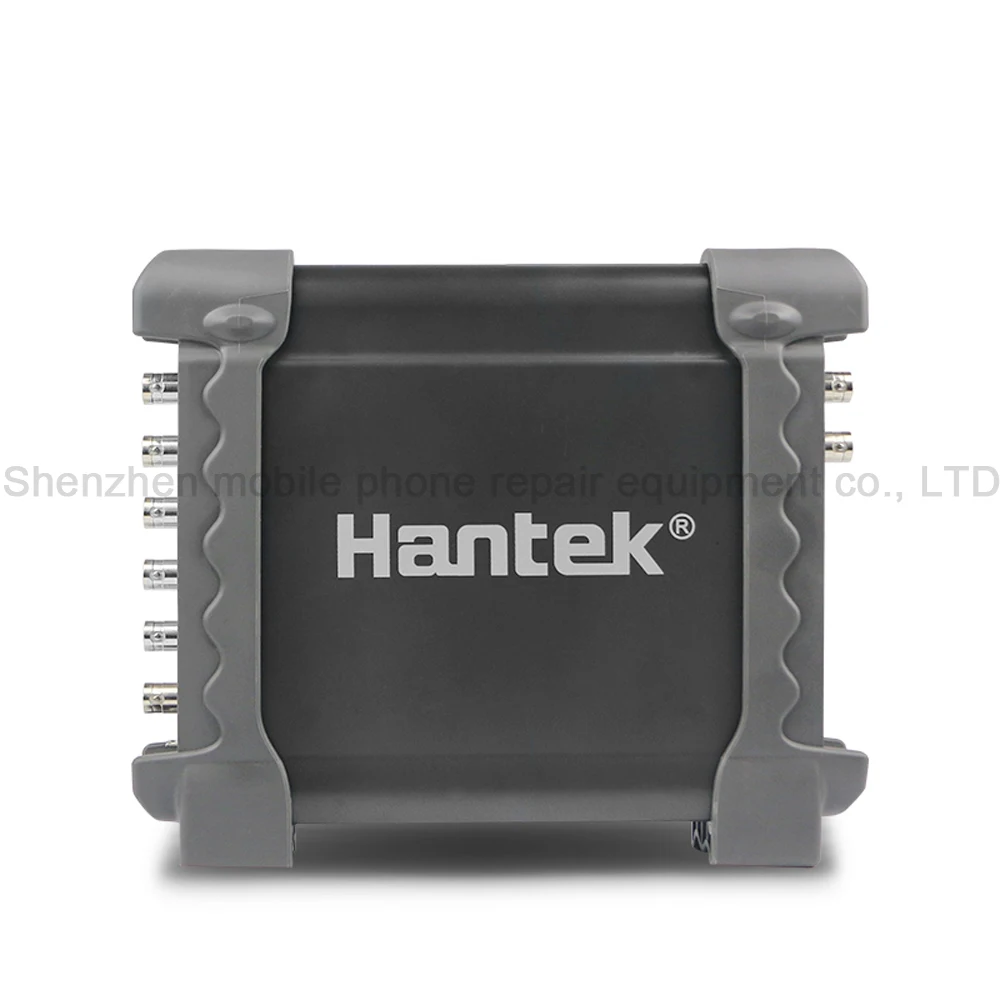

Hantek 1008C автомобильный осциллограф ремонтный диагностический инструмент USB 8 каналов генератор сигналов с автоматическим зажиганием зонда

Особенности

Экономичный Hantek PC USB 8CH автомобильный диагностический осциллограф/DAQ/Программируемый генератор: высокоэффективный и экономичный;

8 каналов осциллографа для тестирования транспортного средства;

Автозапал зонд;

2.4MSa/s частота дискретизации в реальном времени, 12 бит вертикальное разрешение;

Спектральный анализ функций;

10 мВ/div до 5 В/div Входная чувствительность;

DAQ карты функция;

8 каналов программируемый генератор, который может аналоговые сигналы коленчатого вала, распределительного вала и т. Д.

Технические характеристики

(1) испытание транспортного средства

Первая Диагностика: вакуум впускного коллектора и зажигание, бензиновые пары регулирующий клапан вакуум и зажигание, зажигание выхлопа на холостом ходу, пусковое зажигание выхлопа

Зажигание: Первичное и вторичное

Датчик: расходомер воздуха, распределительный вал, коленчатый вал, распределитель, лямбда-датчик, положение дроссельной заслонки

Диагностика автобуса: анализ данных CAN Bus, честность сигнала CAN bus, длительное получение CAN bus LH, LIN bus

Производитель: бензин/дизель

Стартер и зарядный схемы

(2) осциллограф

8 каналов осциллограф, 2.4MSa/s частота дискретизации в реальном времени

12 бит вертикальное разрешение, функция анализа спектра

(3) Программируемый генератор

8 каналов программируемый генератор

Может аналоговые сигналы коленчатого вала, распределительного вала и т. Д.

(4) Прочие ожерелья и подвески

Интерфейс USB 2,0 plug and play, и не нужно дополнительное питание;

Более 20 типов автоматической функции тестирования, аналогичный интерфейс с настольным осциллографом, прост в использовании;

Примечание: Поддержка программного обеспечения: Windows NT, Window 2000, Windows XP, VISTA, Windows 7, Window 8, Window 10

Посылка в том числе

1 осциллограф 1008C DAQ

1 х HT25 Автоматический зонд

8 х крокодиловых зондов/кабл

USB кабель (1 шт.);

1 x CD (драйвер и т. д.)

1 x сумка

Модель		Hantek1008C
Режим осциллографа
Вертикальный	Аналоговый канал	8
	Вход сопротивление	Сопротивление: 1 м и Icirc;
	Вход чувствительность	10 мВ/div до 5 В/div
Вход муфта	Постоянного тока
Разрешение	12 бит
По горизонтали	Объем памяти	4 K
	Макс. Вход	400 В (DC + AC пик)
	Частота дискретизации в реальном времени	2.4MSa/s
	Временной диапазон развёртки	1ns/div до 20000 s/div (1-2-5 последовательностей)
	Время Основание точность	± 50ppm
Триггер	Источник света	CH1, CH2, CH3, CH4, CH5, CH6, CH7, CH8
Триггер	Режим	Края
X-Y режим	Перемещение по оси Вход	CH1
X-Y режим	Ось Y Вход	CH2
Курсоры и измерения	Напряжение измерения	Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot
	Измерения времени	Частота, период, время нарастания, время падения, положительная ширина, отрицательная ширина, рабочий цикл
	Курсоры измерения	Горизонтальные, вертикальные, трековые, автоматические Режимы измерения
Сигналов процесса	+,-, X, ÷, FFT, Invert
Напряжение диапазон	10 мВ до 5 В/div @ x 1 зонд
	100 мВ до 50 в/div @ x 10 зонд
	10 в до 5000 в/div @ x 1000 зонд
	100 В до 50000 в/div @ x 10000 зонд
	200 мВ до 100 В/div @ 20:1
Постоянная сила тока	От 100 мА до 50,0a/div @ CC65 (20A)
	1000mA до 500.0A/div @ CC65 (65A)
	От 1A до 100.0A/div @ CC650 (60A)
	10А до 1000.0A/div @ CC650 (650A)
	От 1A до 200.0A/div @ CC1100 (100A)
	10А до 2000.0A/div @ CC1100 (1100A)
Курсор	Разница во времени/частоте, разница напряжения
БПФ	Прямоугольный, Hanning, Hamming, Blackman Window
Математика	Сложение, вычитание, размножение, деление
Программируемый генератор
Канал	8
Выход уровня	LVTTL
Частотный диапазон	0-250 кГц
Интерфейс	USB 2,0
Мощность	Не нужен дополнительный источник питания
Измерение	Размер	185x150x27 (мм)
Измерение	Вес	0,35 кг
